Трассировка и поиск повреждений индукционным методом

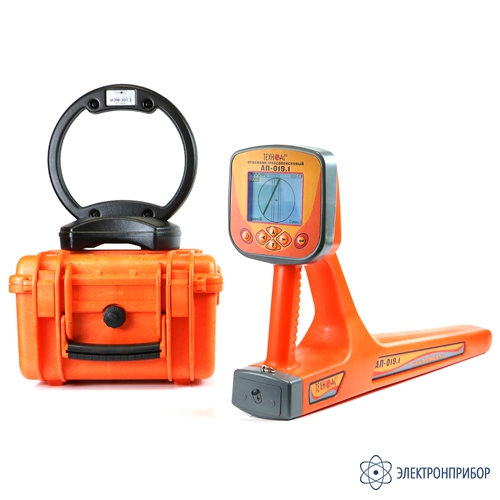

Атлет АГ-319Н — кабелетрассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение комплекта Атлет АГ-319:

    Кабелетрассопоисковый комплект марки «Атлет АГ-319» представляет собой один из самых лучших и современных отечественных кабелетрассоискателей.

    Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

    Функции и решаемые задачи комплекта Атлет АГ-319:

    • поиск неисправностей кабельных линий в режиме «Диагностика»;
    • определение положения подземных коммуникаций в режиме «Трасса» и «График»;
    • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
    • указание направления отклонения от оси коммуникации в режиме «Трасса»;
    • измерение силы тока в коммуникации;
    • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
    • функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
    • одновременная работа со встроенными и внешними датчиками.

    Особенности приемника:

    • Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117.
    • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
    • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
    • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
    • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
    • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
    • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
    • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
    • Различные режимы индикации (цифровая, график).
    • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
    • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
    • Работа в зимних условиях до – 20 °С.

    Особенности генератора:

    • Возможность выбора частоты генерируемого сигнала;
    • Возможность выбора мощности генератора в зависимости от решаемых задач;
    • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
    • Автоматические выключения генерации при длительном простое;
    • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
  • Технические характеристики приемника АП-019.1:

    Центральная частота фильтра приемника (f), Гц Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц
    Добротность фильтра приемника (Q) Не менее 100
    «Широкая полоса» (ШП), Гц 50…10 000
    Подключаемые внешние датчики * ДКИ, ДОДК, КИ
    Определение глубины залегания Автоматически в режиме «ТРАССА»
    Точность определения глубины залегания ± 5%
    Определение эффективного тока в трассе Автоматически в режиме «ТРАССА»
    Точность определения эффективного тока в трассе ± 5%
    Визуальная индикация Графический LCD 320х240 с LED подсветкой
    Звуковая индикация ­ Головные телефоны
    ­ Встроенный излучатель
    Питание 4…7 В (4 элемента тип «С»)
    Время непрерывной работы от одного комплекта батарей Не менее 20 ч
    Диапазон температур эксплуатации / хранения, °С ­20…60 / ­30…60
    Степень защиты от влаги и пыли IP54
    Габаритные размеры, мм 330х140х700
    Масса не более, кг 2,0 кг

    Особенности генератора:

    • Возможность выбора частоты генерируемого сигнала;
    • Возможность выбора мощности генератора в зависимости от решаемых задач;
    • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
    • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
    • Автоматические выключения генерации при длительном простое;
    • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

    Технические характеристики автоматического генератора АГ-120:

    Частоты генерируемого сигнала Диапазон 200...9999
    Режимы генерации
    режим 1 непрерывный
    режим 2 кратковременные посылки импульсов
    режим 3 трехчастотный
    Выходные параметры
    Выходной ток
    максимальный в ручном режиме:
    - непрерывная и трехчастотная генерация, А
    - импульсные посылки, А

    10
    15
    Максимальное выходное напряжение, В
    - при работе в безопасном режиме
    - при автономном питании
    - с добавлением внешнего аккумулятора 12 В
    - при питании от сетевого блока
    24
    220
    330
    140
    Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
    - при автономном питании 120 непрерывно и «3F»
    - с добавлением внешнегоаккумулятора 12 В 180 непрерывно и «3F»
    - от сетевого блока питания, Вт 70
    Допустимое сопротивление нагрузки любое (0…)
    Согласование с нагрузкой автоматическое
    Конструктивные параметры
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
    Масса электронного блока, не более, кг 12
    Диапазон эксплуатационных температур, °С -30 …+60
  • Комплект поставки Атлет АГ-319Н

    Комплект поставки Атлет АГ-319Н:

    Наименование Количество
    1. Приемник АП-019.1 1
    2. Генератор АГ-120 1
    3. Индукционная антенна ИЭМ-301.2 1
    4. Документация 1
  • Дополнительная комплектация Атлет АГ-319Н

    • 7 316 руб.
      Добавить к заказу

      ДОДК-117, датчик определитель дефектов коммуникаций

      Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение. Датчик представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.
