Успех КБИ106, Успех КБИ 106

Трассировка и поиск повреждений индукционным методом

Успех КБИ-106 — кабелеискатель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение кабелеискателя Успех КБИ-106:

    Кабелеискатель «Успех КБИ-106» является поисково-диагностическим комплектом, предназначен для обследования участков местности перед проведением земляных работ, поиска трасс электрических кабелей и электропроводящих подземных коммуникаций, определения глубины их залегания.

    Особенности кабелеискателя Успех КБИ-106:

    • Возможность эксплуатации в условиях низких температур;
    • Широкий набор частот полосовых фильтров(50/100/512/1024/8192/32768 Гц);
    • Возможность работы с акустическими датчиками АД-227 и АДМ-227.

    Область применения кабелеискателя Успех КБИ-106:

    • ЖКХ;
    • Электросети;
    • Теплосети;
    • Водоканал;
    • Организации, проводящие земляные работы и т.д.
  • Технические характеристики кабелеискателя Успех КБИ-106:

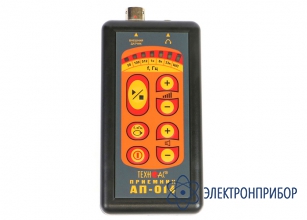

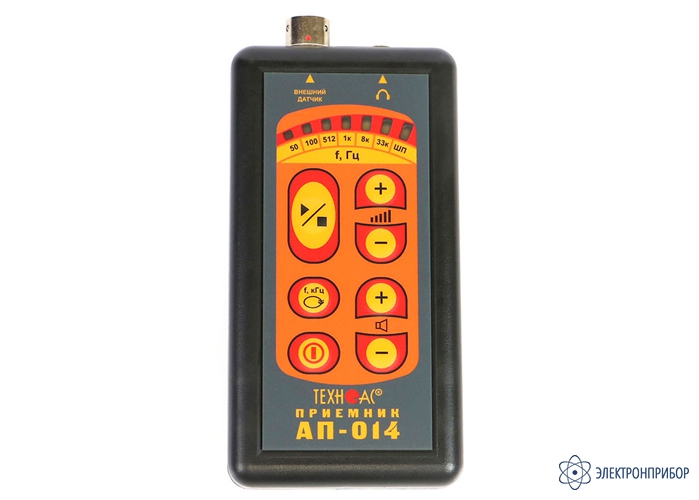

    Приемник "АП-014"
    Параметр Значение
    С датчиком ЭМД-247 С датчиком АД-227
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц. Не переключаемый диапазон 0,31… 2,00 кГц.
    «Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,31…2,00 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
    Визуальная индикация Светодиодная шкала – 7 значений.
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны - синтезированный звук ЧМ.
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
    Время непрерывной работы, не менее 8 часов. При отрицательной температуре время работы сокращается
    Допустимый диапазон температур окружающей среды при эксплуатации -30ºС…+60ºС
    Точность определения трассы, м ±0,3
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 145×70×24 мм
    Масса электронного блока, не более 0,15 кг

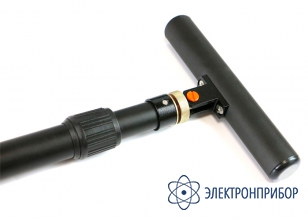

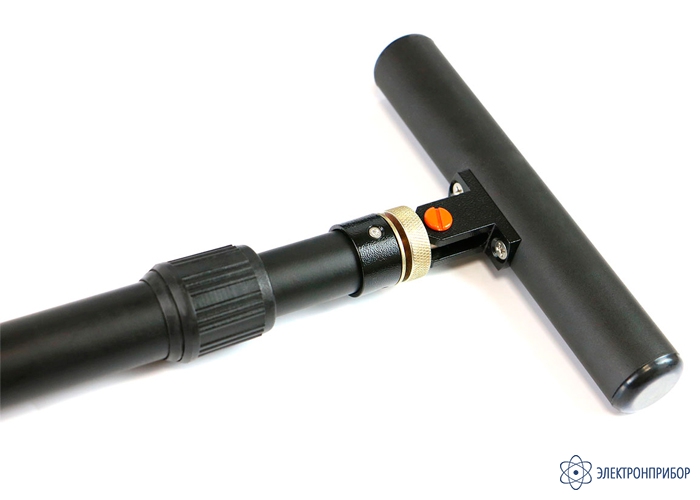

    Электромагнитный датчик "ЭМД-247"
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)

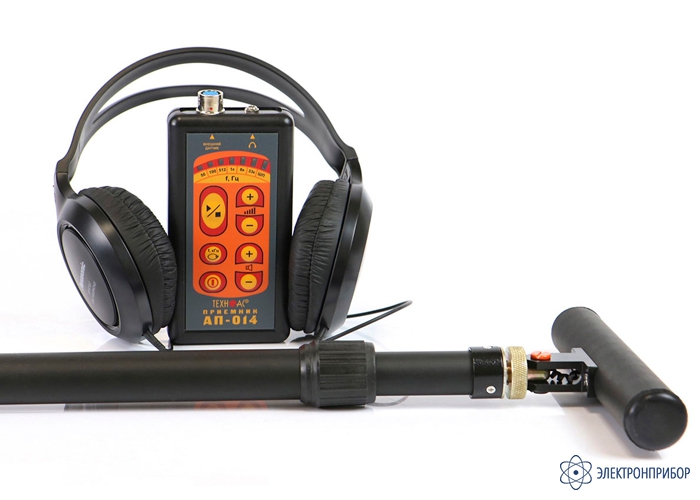

  • Комплект поставки Успех КБИ-106

    Наименование Количество
    1. Приемник "АП-014" 1
    2. Электромагнитный датчик "ЭМД-247" 1
    3. Головные телефоны 1
    4. Сумка 1
    5. Руководство по эксплуатации 1
