Трассировка и поиск повреждений индукционным методом

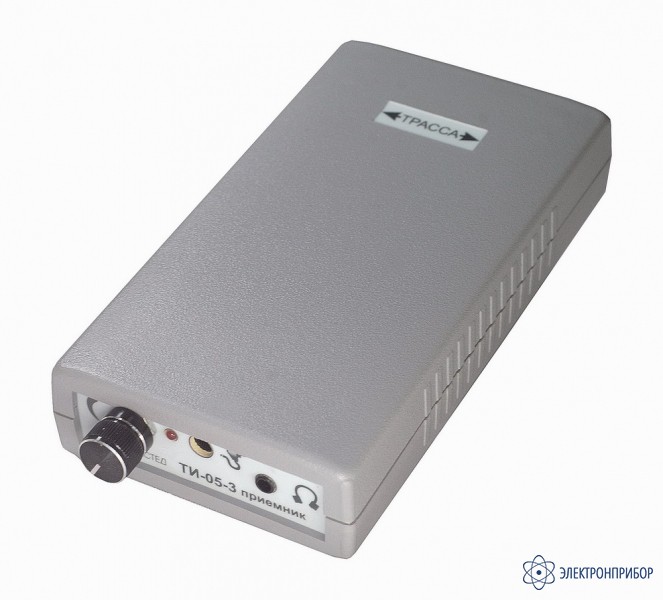

ТИ-05-3 приемник — трассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение трассодефектоискателя ТИ-05-3 (приемник):

    Область применения:

    Прибор реализует индукционный метод поиска неисправностей.
    В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А, позволяет проводить следующие работы:

    • поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети,
    • водопровод, газопровод или любой другой металлический продуктопровод);
    • определение глубины прокладки трассы;
    • определение места повреждения кабельной трассы (обрыв, короткое замыкание).

    Трассоискатель ТИ-05-3 полностью заменяет по области применения устройства типа ИП-7, КИ-4П

    Особенности прибора:

    • наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники;
    • высокая помехозащищенность и чувствительность приемного тракта;
    • наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий;
    • малые габариты и вес (приемник можно положить в карман).

    Принцип действия:

    Индукционный метод
    В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
    В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.

  • Технические характеристики трассодефектоискателя ТИ-05-3:

    Параметр Значение
    Активная частота, FА 893 Гц, 2.43 кГц и 8.93 кГц
    Пассивная частота, Fп 50 Гц
    Локация повреждений изоляции да
    Контроль разряда аккумулятора Есть (светодиод)
    Время непрерывной работы, не менее 40 часов
    Электропитание Встроенный NiMH аккумулятор 9 В
    Масса c аккумулятором 0,4 кг
    Диапазон рабочих температур -20 ÷ + 50 °С
    Совместимые по параметрам сигнала генераторы ТИ-ТДИ-3А
  • Комплект поставки ТИ-05-3 приемник

    Комплект поставки ТДИ-05-3 приемник:

    Наименование Количество
    1. Приёмник 1
    2. Зарядное устройство (адаптер) 1
    3. Наушники 1
    4. Инструкция по эксплуатации 1
  • Дополнительная комплектация ТИ-05-3 приемник

    • 84 960 руб.
      Добавить к заказу

      ИЗИ-100, источник зондирующих импульсов - генератор (100 Вт)

      Источник зондирующих импульсов это переносной прибор, который предназначен для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА в качестве источника зондирующего сигнала как в режиме непосредственного подключения к кабелю, так и в режиме индукционной наводки. Выходная мощность 100 Вт.
