Трассировка и поиск повреждений индукционным методом

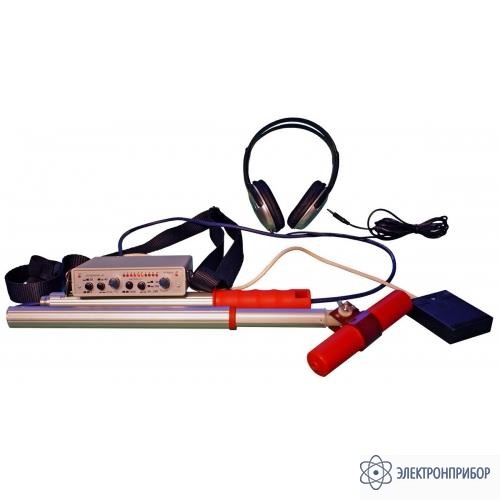

ТИ-01М — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя ТИ-01М:

    Трассоискатель ТИ-01М предназначен для определения трассы и глубины залегания электрических кабелей, находящихся под напряжением 0,4-10 кВ частотой 50 Гц, а также трубопроводов, находящихся под напряжением катодной защиты частотой 100 Гц, индукционным методом в пассивном режиме.

  • Технические характеристики трассоискателя ТИ-01М:

    Параметр Значение
    Рабочие частоты, Гц 50, 100, 50÷200, 1025
    Чувствительность со входа антенны, мВ, не хуже 1
    Полоса пропускания, Гц, не менее:
    на частоте 50 Гц
    на частоте 100 Гц
    на частоте 1025 Гц

    2
    4
    40
    Ослабление уровня помехи, дБ, не менее:
    100 Гц относительно сигнала 50 Гц
    50 Гц относительно сигнала 100 Гц
    300 Гц относительно сигнала 1025 Гц
    300 Гц относительно сигнала 200 Гц

    35
    35
    35
    30
    Напряжение питания, В 6
    Условия эксплуатации:
    температура, °С
    влажность при температуре 30 °С, %

    от -30 до +40
    до 90
    Габаритные размеры, мм, не более 140 x 120 x 38
    Масса без антенны, кг, не более 0,5
  • Комплект поставки ТИ-01М

    Наименование Количество
    1. Трассоискатель ТИ-01М 1
