Трассировка и поиск повреждений индукционным методом

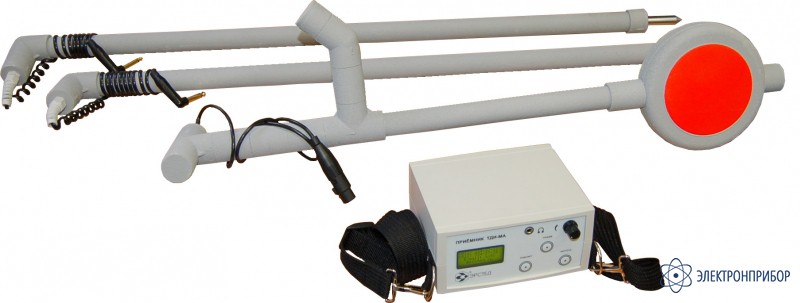

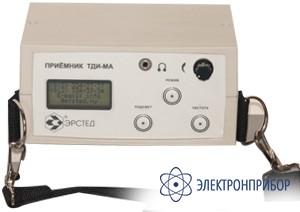

ТДИ-МА приемник — трассодефектоискатель

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение трассодефектоискателя ТДИ-МА (приемник):

    Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

    Новая модификация ТДИ-МА продолжает серию трассодефектоискателей ТДИ и имеет ряд принципиальных отличий, позволяющих значительно улучшить его эскплуатационные параметры.

    В комплекте с источником зондирующих импульсов ТИ-ТДИ-4А (далее генератор) позволяет проводить следующие работы:

    • работа в условиях аномально высоких уровней индустриальных помех;
    • ОДНОЗНАЧНОЕ определение гальванической утечки кабеля ;
    • поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод);
    • определение глубины прокладки трассы (в ручном режиме);
    • ТОЧНОЕ определение места повреждения кабельной трассы (обрыв, короткое замыкание, повреждение изоляции).

    Трассодефектоискатель ТДИ-МА является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК 210 Д-2.

    Особенности прибора ТДИ-МА:

    • цифровая фильтрация сигнала - позволяет на порядок повысить помехозащищенность и избирательность приемника;
    • дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи контатных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;
    • наличие 7 Гц канала, что делает возможным разделение емкостной и гальванической утечек и отфильтровать блуждающие токи;
    • ЖКИ-индикатор, отображающий режимы работы, состояние аккумулятора, мнемоническое значение полезного сигнала и гистограмму серии последовательных замеров шагового напряжения;
    • пленочная клавиатура, не чувствительная к атмосферным воздействиям;
    • полностью электронное управление режимами;
    • полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;
    • возможность работы как с использованием наушников, так и без них, ориентируясь на мнемонические показания ЖКИ-индикатора;
    • скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта "памяти");
    • микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;
    • текстовая и мнемоническая информации о выходе сигнала за рабочий диапазон (рекомендации по работе в подобных "экстремальных" условиях приведены в инструкции по эксплуатации).

    Принцип действия трассодефектоискателя ТДИ-МА:

    Идукционный метод
    В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Для обеспечения возможности неконтактного подключения к контролируемой трассе генератор оснащен выносным индуктором .Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
    В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.

    Контактный метод
    Контактный метод позволяет с высокой точностью определить место повреждения изоляции.
    В этом методе генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим в местах нарушения изоляции кабеля токи утечки. Для реализации этого метода в некоторых приемниках предусмотрены специальные контактные щупы позволяющие измерять шаговое напряжение (токи утечки) вдоль трассы. Оператор двигаясь по трассе и периодически касаясь щупами грунта регистрирует шаговое напряжение по стрелочному индикатору, возрастающее по мере приближения к месту повреждения. В непосредственной близости от места повреждения шаговое напряжение будет максимальным.

  • Технические характеристики трассодефектоискателя ТДИ-МА:

    Параметр Значение
    Активная частота, FА 7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц
    Пассивная частота, Fп 50 Гц
    Локация повреждений изоляции да
    Контроль разряда аккумулятора Есть (ЖКИ индикатор)+автоматический контроль микропроцессором
    Время непрерывной работы, не менее
    - с подсветкой
    - без подсветки

    8 часов
    12 часов
    Электропитание Встроенный аккумулятор Li-Ion 7,4 В.
    Масса c аккумулятором 1,5 кг
    Диапазон рабочих температур -20 ÷ + 50 °С
  • Комплект поставки ТДИ-МА приемник

    Наименование Количество
    1. Приёмник 1
    2. Зарядное устройство (адаптер) 1
    3. Провода для подключения к трассе 1
    4. Провода для подключения к внешнему аккумулятору 1
    5. Инструкция по эксплуатации 1
