Сталкер7524, Сталкер 75 24
Трассировка и поиск повреждений индукционным методом

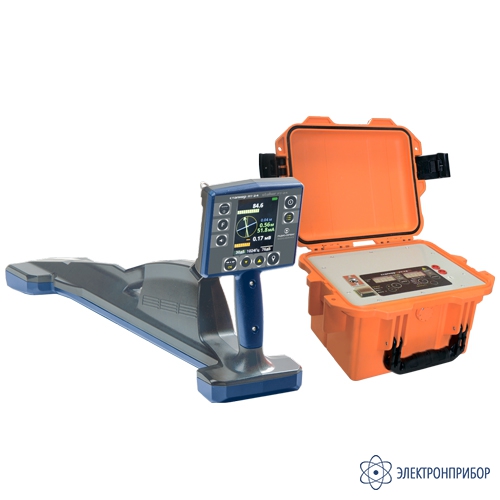

Сталкер 75-24 — комплекс трассопоисковый
Код товара: 52681-
-
Гарантия
18 месяцев
-
Производитель
-
Артикул
128049
Сертификаты
Особенности приемника Сталкер ПТ-24:
- Поиск расположения и мест повреждения изоляции трубопроводов и кабельных линий как по сигналам от генератора, так и без применения генератора по тока промышленной частоты (50, 60 Гц) или по сигналам электрохимической защиты (ЭХЗ "100 Гц" и "300 Гц");
- Одновременное схематическое отображение на дисплее двух коммуникаций:
- первая - с протекающим током от генератора;
- вторая - с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб); - В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономной передатчик, при внутритрубном обследовании;
- Увеличенный, сверх яркий цветной дисплей;
- Питание от одного или двух аккумуляторов;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth).
Особенности генератора Сталкер ГТ-75:
- Максимальная выходная мощность 75 Вт;
- Ступенчатая регулировка мощности;
- Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий;
- Два режима работы - непрерывная и импульсная генерация;
- Автоматическое согласование генератора с нагрузкой;
- Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока;
- Индикация степени разряда аккумуляторов;
- Встроенное зарядное устройство;
- Защита встроенного аккумулятора от избыточного разряда;
- Влагозащищенный, ударопрочный корпус (IP 44).
Приложение Stalker terminal для приемников Сталкер:
Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
- передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
- просмотр треков на смартфоне;
- экспорт треков для работы на ПК;
- объединение нескольких треков.
Скачать приложение Stalker terminal для Android можно по ссылке.
-
-
Технические характеристики комплекса трассопоискового Сталкер 75-24:
Параметр Значение Приемник Сталкер ПТ-24 Рабочие частоты, Гц 273, 526, 1024, 8928, 32768 (33К) Дполнительные рабочие частоты при работе с генераторами других производителей 491, 512, 982, 2000, 2048, 8440, 9828, 10000 Значения рабочих частот при работе без генератора, Гц 50, 60, 100, 300, 550, 1450, "РАДИО", "ЭФИР" Полоса пропускания в режиме "РАДИО" 10 кГц - 36 кГц Полоса пропускания в режиме "ЭФИР" 48 Гц - 14 кГц Беспроводная связь с ПК Есть Беспроводная связь с GPS Есть Память, точек 10000 Цифровое отображение силы тока и глубины залегания На всех частотах кроме "РАДИО", "ЭФИР" Функция "КОМПАС" Есть Одновременное отображение на дисплее двух коммуникаций Есть Определение направления тока Есть Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) Есть Функция "Отсрый максимум" Есть Функция "Растяжка шкалы" Есть Поиск передающих зондов Есть Глубина залегания, м До 6 Дисплей Цветной 55 х 75 мм Время непрерывной работы от аккумуляторов, час До 10 Исполнение корпуса, IP 54 Диапазон рабочих температур, °С От -30 до +55 Масса, кг 1,7 Генератор Сталкер ГТ-75 Рабочие частоты, Гц 273, 526, 1024, 8928 Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом, Вт От 7,5 до 75 Диапазон напряжений питания от источника постоянного тока, В От 10,5 до 14 Сила тока, потребляемая от источника постоянного тока, А Не более 10 Диапазон рабочих температур, °С От -30 до +55 Габаритные размеры, не более, мм 275 х 250 х 175 -
Комплект поставки Сталкер 75-24
№ Наименование Назначение Фото Количество 1 Сталкер ПТ-24 - приемник Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.
1 2 Сталкер ГТ-75 - генератор Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.
1 3 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком.
1 4 Катушка с красным проводом 10 м Применяется для подключения генератора к коммуникации или штырю заземления.
1 5 Катушка с синим проводом 10 м Применяется для подключения генератора к коммуникации или штырю заземления.
1 6 Рамка передающая Предназначена для подключения к коммуникации бесконтактным способом.
1 7 Кабель питания "12 В" Предназначен для питания генератора от автомобильного аккумулятора.
1 8 Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации.
2 9 Штырь заземления 50 см Применяется для приема сигнала генератора в условиях промерзшего грунта.
1 10 Батарейный отсек приемника Предназначен для возможности питания от 5 элементов питания типа АА.
1 11 Блок питания приемника Предназначен для зарядка аккумуляторов приемника
1 12 Блок питания генератора Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В.
1 13 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов.
1 14 Сумка приемника Предназначена для переноски приемника.
1 15 Сумка для принадлежностей генератора Предназначена для переноски аксессуаров
16 Руководство по эксплуатации на приемник
1 17 Руководство по эксплуатации на генератор 1 18 Паспорт на комплекс трассопоисковый 1 19 Упаковка 1 -
