Сталкер-ГТ-15, СталкерГТ15, Сталкер ГТ 15

Трассировка и поиск повреждений индукционным методом

Сталкер ГТ-15 — генератор

Сохранить в PDF Распечатать
  • Описание генератора ГТ-15:

    Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.

    Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

    Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.

    Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.

    Особенности генератора ГТ-15:

    • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора ГТ-15;
    • Одновременная подача двух частот;
    • Индикация величины выходного тока;
    • Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
    • Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
    • Автоматическое согласование генератора с нагрузкой;
    • Выпускается в  герметичном моноблоке со встроенным индуктором;
    • Степень защиты корпуса IP54.
  • Технические характеристики генератора ГТ-15:

    Параметр Значение
    Рабочие частоты, Гц 273, 1024,8928, 32768
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10
    Сила тока, потребляемая от источника постоянного тока, А не более 1,8
    Габаритные размеры, мм, не более 210x130x100
    Масса, кг 2,5
    Диапазон рабочих температур, °С от -30 до +55

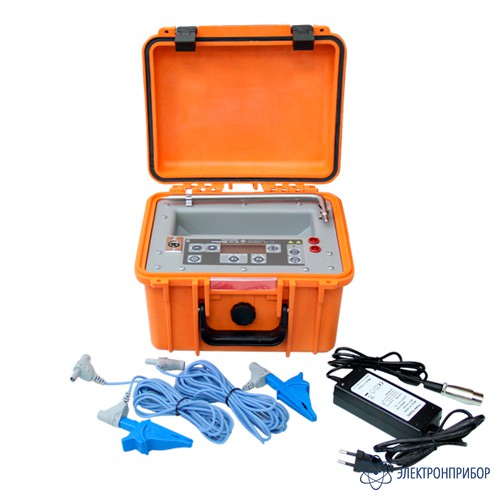

  • Комплект поставки Сталкер ГТ-15

    Наименование Назначение Фото Количество

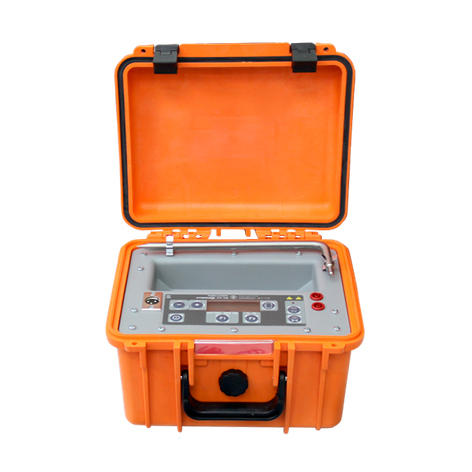

    1. Генератор ГТ-15 Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2. Блок питания Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1

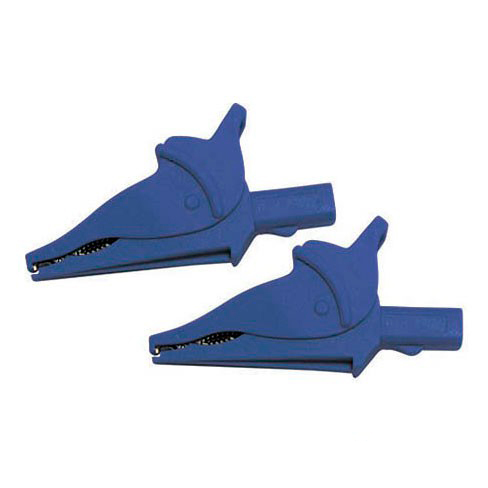

    3. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 2

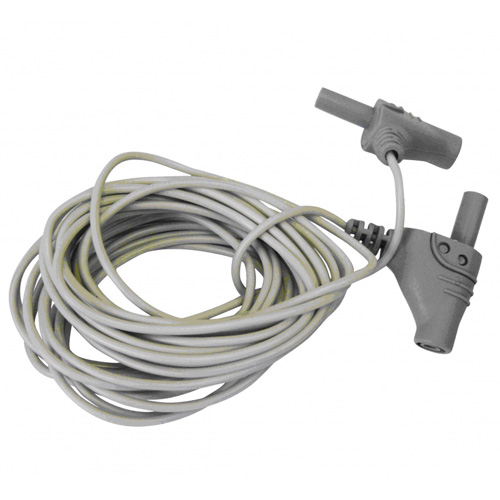

    4. Провод соединительный 5 м. Применяется для подключения генератора к коммуникации или штырю заземления. 2
    5. Штырь заземления 20 см
    РАПМ.746711.001
    1
    6. Руководство по эксплуатации 1
  • Дополнительная комплектация Сталкер ГТ-15

  • Совместимость с Сталкер ГТ-15

    • Снят с производства Добавить к сравнению

      Сталкер ПТ-02М, приемник

      Приемник Сталкер ПТ-02М: высокая скорость фильтрации; поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора; частота 50 Гц и регулируемая выходная мощность позволяет наиболее эффективно обнаружить кабели и металлические трубопроводы без использования генератора, найти место повреждения изоляции и отстроиться от помех; бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м (опция); оптическая и звуковая индикация; питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА; встроенное зарядное устройство; защита встроенного аккумулятора от избыточного разряда; влагозащищенный, ударопрочный корпус (IP 42).

    • 70 000 руб.
      Замена: Сталкер ПТ-14
      Добавить к заказу
      Добавить к сравнению

      Сталкер ПТ-04, приемник

      Приемник Сталкер ПТ-04: высокая скорость фильтрации; поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора; наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить кабели и металлические трубопроводы без использования генератора, найти место повреждения изоляции и отстроиться от помех; бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м (опция); оптическая и звуковая индикация; питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА; встроенное зарядное устройство; защита встроенного аккумулятора от избыточного разряда; влагозащищенный, ударопрочный корпус (IP 42). Частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.

    • 35 700 руб.
      Добавить к заказу
      Добавить к сравнению

      Сталкер ПТ-12, приемник трассопоисковый

      Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций.

    • 47 300 руб.
      Добавить к заказу
      Добавить к сравнению

Файлы для Сталкер ГТ-15
