Сталкер 75-12 — трассоискатель

Сохранить в PDF Распечатать
  • Описание трассопоискового комплекса Сталкер 75-12:

    Комплекс Сталкер 75-12 предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

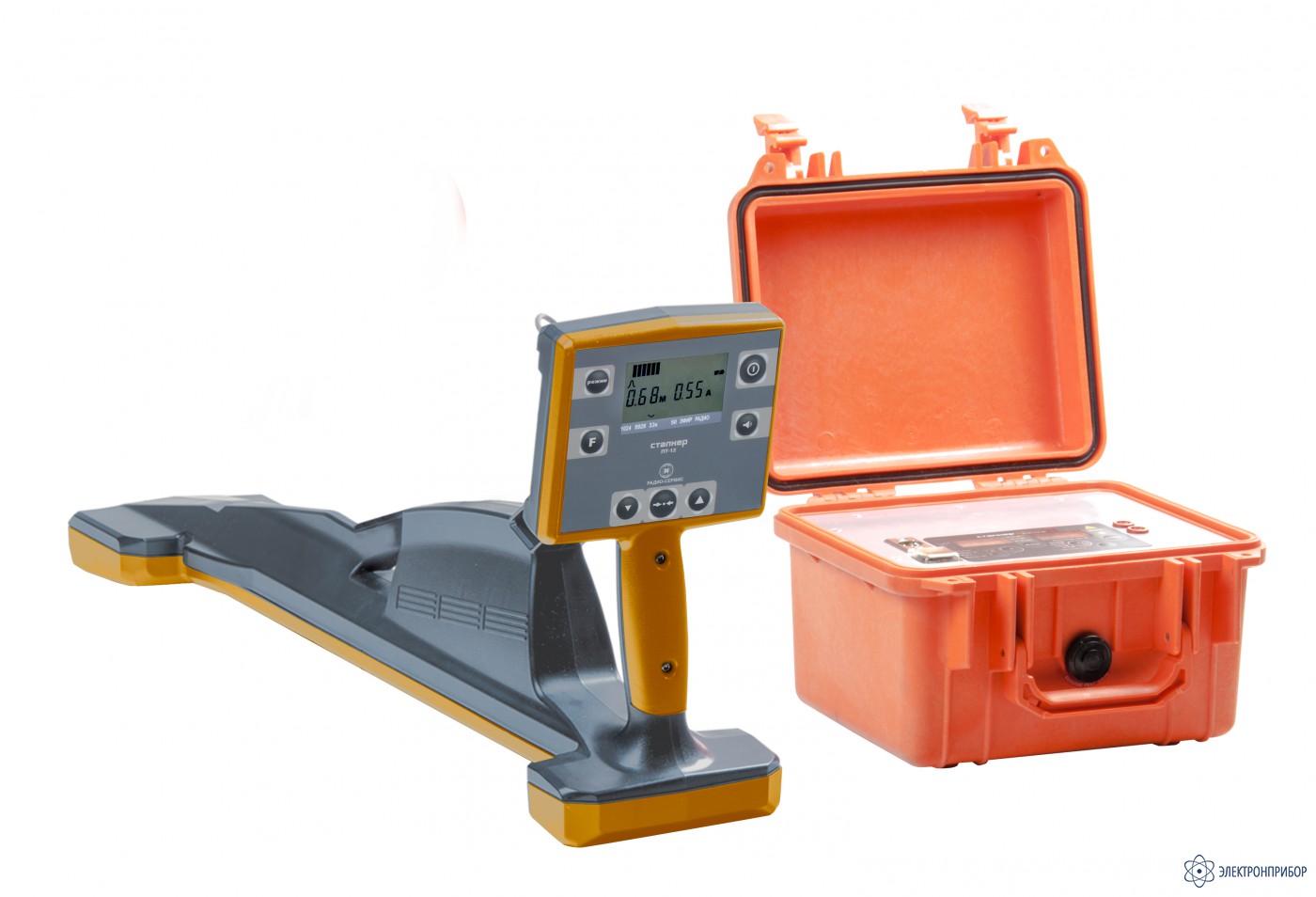

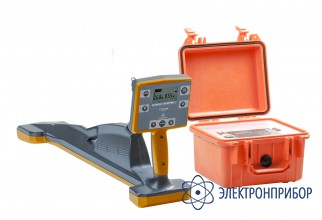

    В комплект поставки Сталкер 75-12 входит генератор ГТ-75 и приемник ПТ-12.


    Общие особенности трассопоискового комплекса Сталкер 75-12:

    • Простой и понятный процесс поиска подземных коммуникаций;
    • Дальность поиска - до 10 км на глубине до 6 м;
    • «РАДИО»  частота (пассивная) для поиска трассы без генератора;
    • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.

    Особенности приемника ПТ-12:

    1. Жидкокристалический дисплей с подсветкой;
    2. Отсек для аккумуляторных батарей;
    3. Разъемы для головных телефонов и заряда аккумуляторов;
    4. Встроенный динамик.


    Кнопки:

    5. Включения/выключения;
    6. Изменения громкости;
    7. Регулировки усиления;
    8. Установки оптимального усиления;
    9. Переключение рабочих частот;
    10. Выбора режима поиска.
    1. Режим поиска:

    - острый максимум;
    - пологий максимум;
    - минимум.

    1. Непрерывная индикация глубины залегания и силы тока:
      • Живой звук а частоте "ЭФИР";
      • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

    Особенности генератора ГТ-75:

    • Высокая выходная мощность до 75 Вт;
    • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
    • Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
    • Автоматическое согласование с нагрузкой;
    • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
    • Влагозащищенный, ударопрочный корпус (IP 44).
  • Технические характеристики приемника ПТ-12:

    Параметр Значение
    Активные частоты, Гц 273, 1024, 8928, 32768 (33 K)
    Диапазон рабочих частот при работе без генератора "ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц
    Определение глубины залегания коммуникации От 0,10 м до 6,00 м
    Определение тока рабочей частоты в коммуникации От 10 мА до 10,0 А
    Габаритные размеры, не более 700 x 300 x 140 мм
    Масса, не более 1,7 кг
    Диапазон рабочих температур от -20 до +55°C

    Технические характеристики генератора ГТ-75:

    Параметр Значение
    Рабочие частоты, Гц 273, 526, 1024, 8928
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75
    Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
    Сила тока, потребляемая от источника постоянного тока, А не более 10
    Диапазон рабочих температур, °С от -30 до +55
    Выходной ток, А до 12,0
    Габаритные размеры, не более, мм 275 х 250 х 180
    Масса, не более, кг 8,5
  • Комплект поставки Сталкер 75-12

    Наименование Назначение Фото Количество
    1. Сталкер ПТ-12 - приемник Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1

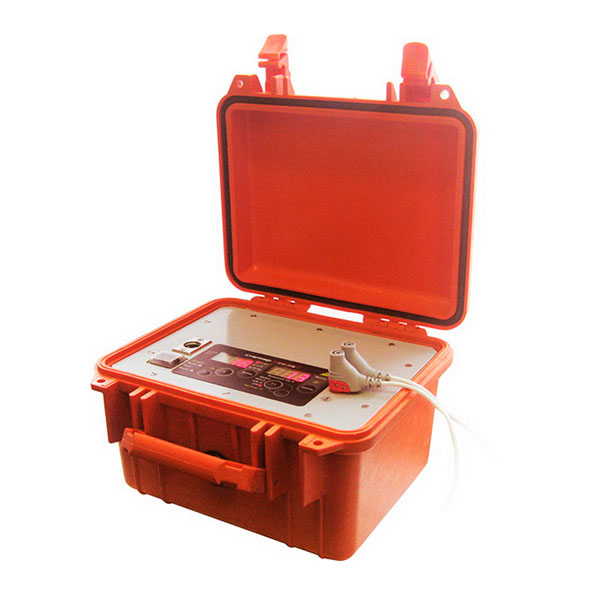

    2. Сталкер ГТ-75 - генератор Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    3. Сумка приемника Предназначена для переноски приемника. 1

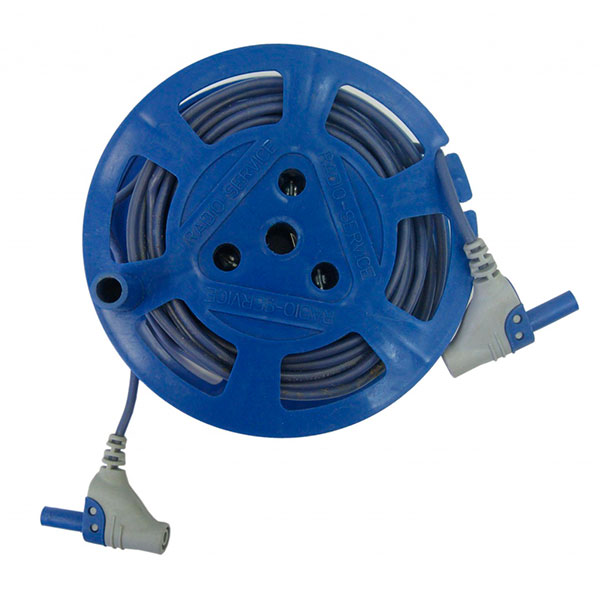

    4. Катушка с синим проводом 10 м РЛПА.685442.004-01 Применяется для подключения генератора к коммуникации или штырю заземления. 1

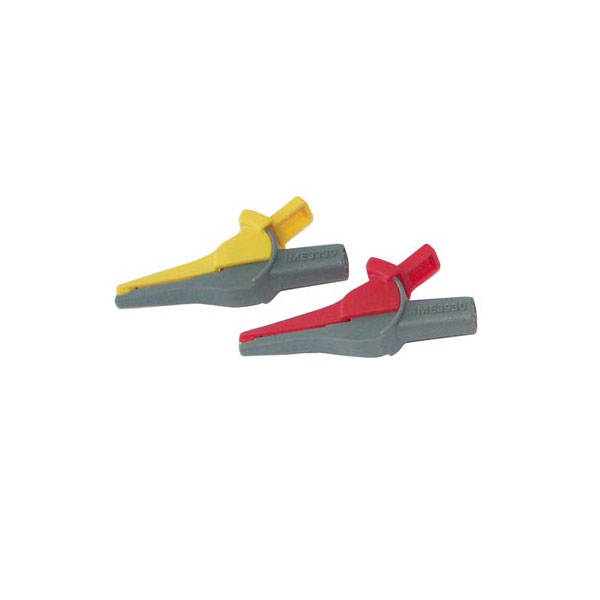

    5. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 1

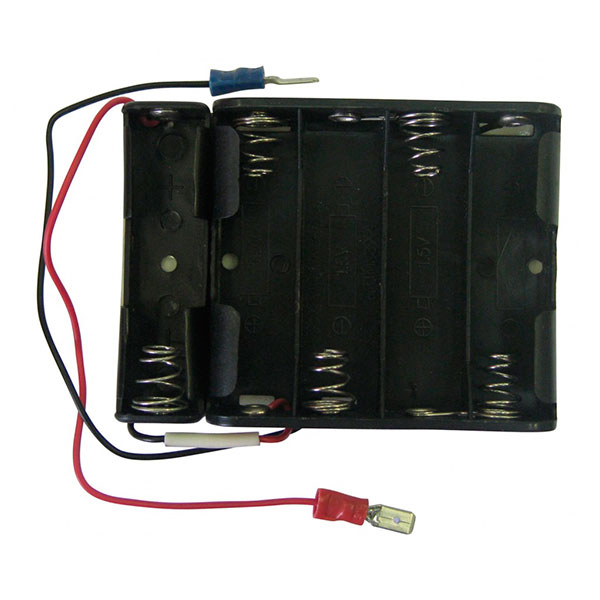

    6. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1

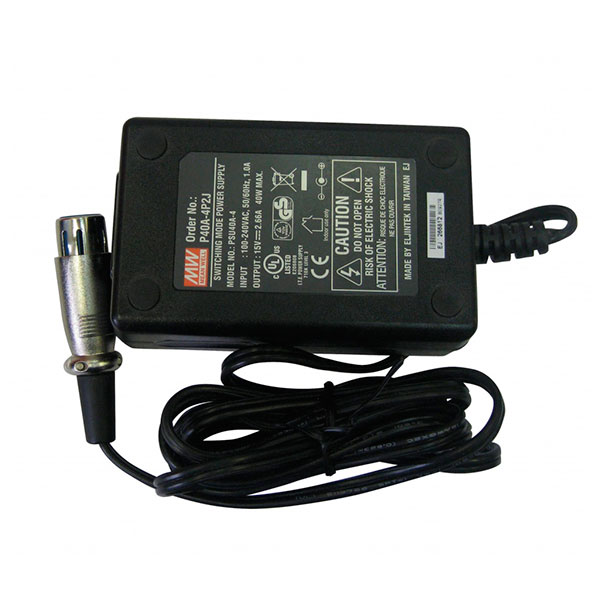

    7. Блок питания БПН-13-12300 РАПМ.436244.002 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1

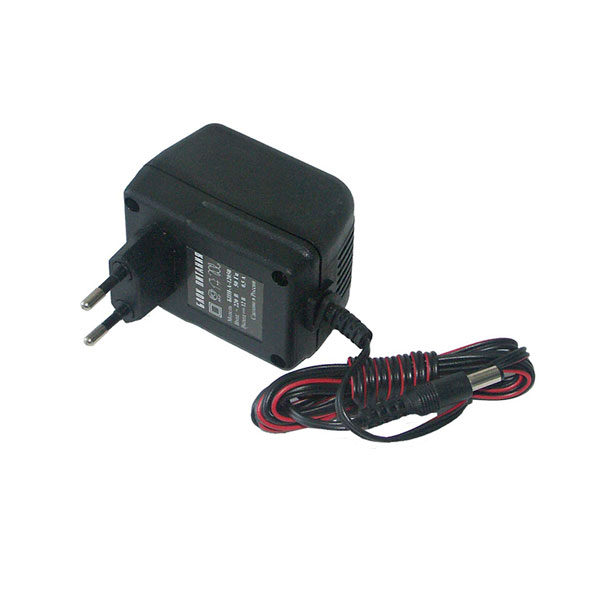

    8. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
    9. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 1

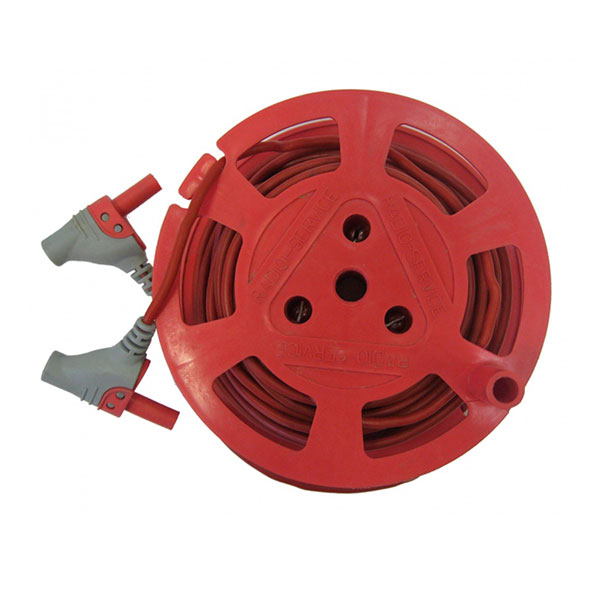

    10. Катушка с красным проводом 10 м РЛПА.685442.004 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    11. Рамка передающая РП-02 РАПМ.468151.001 Предназначена для подключения к коммуникации бесконтактным способом. 1

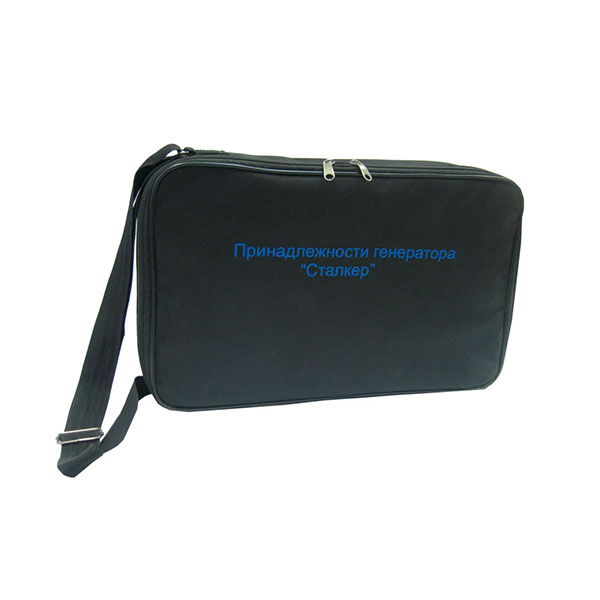

    12. Сумка для аксессуаров генератора Предназначена для переноски аксессуаров. 1
    13. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
    14. Руководство по эксплуатации РАПМ.464333.008РЭ 1
    15. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ 1
  • Дополнительная комплектация Сталкер 75-12
