Трассировка и поиск повреждений индукционным методом

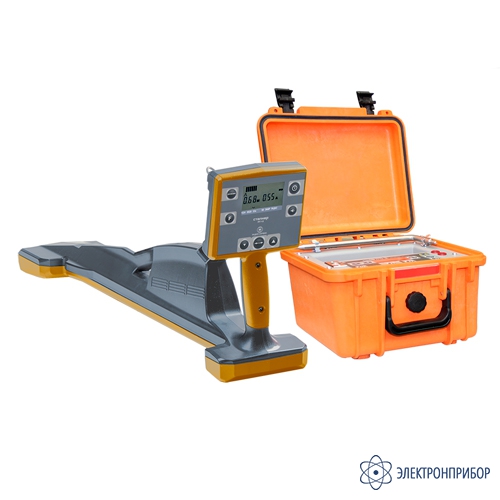

Сталкер 15-12 — комплекс трассопоисковый

Сохранить в PDF Распечатать
  • Особенности трассопоискового комплекса Сталкер 15-12:

    • Простой, интуитивно-понятный поиск коммуникации;
    • РАДИО частота (пассивная) для поиска трассы без генератора;
    • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
    • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
    • Легкий и компактный генератор ГТ-15.

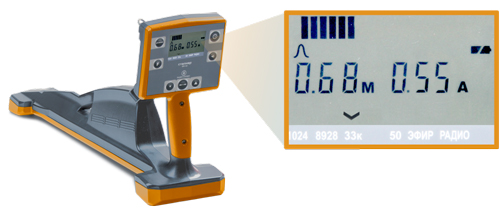

    Особенности приемника ПТ-12:

    1. Жидкокристалический дисплей с подсветкой;
    2. Отсек для аккумуляторных батарей;
    3. Разъемы для головных телефонов и заряда аккумуляторов;
    4. Встроенный динамик.


    Кнопки:

    5. Включения/выключения;
    6. Изменения громкости;
    7. Регулировки усиления;
    8. Установки оптимального усиления;
    9. Переключение рабочих частот;
    10. Выбора режима поиска.
    1. Режим поиска:

    - острый максимум;
    - пологий максимум;
    - минимум.

    1. Непрерывная индикация глубины залегания и силы тока.
      • Живой звук а частоте "ЭФИР";
      • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

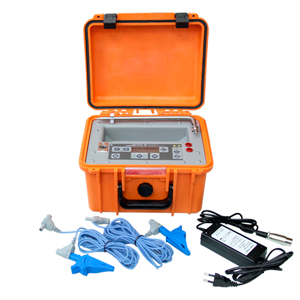

    Особенности генератора ГТ-15:

    • Легкий и компактный, мощность до 10 Вт;
    • Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
    • Передающая антенна АП-01 обеспечивает наведение сигнала 33 кГц в линию с поверхности земли, когда нет возможности прямого подключения;
    • Два режима работы - непрерывная и импульсная генерация для увеличения селективности при слабом уровне сигнала и для экономии аккумуляторов;
    • Бесконтактная подача поискового сигнала от 1 до 9 кГц при помощи передающих клещей КИ-50.
  • Технические характеристики приемника ПТ-12:

    Параметр Значение
    Активные частоты, Гц 273, 1024, 8928, 32768 (33 K)
    Диапазон рабочих частот при работе без генератора "ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц
    Определение глубины залегания коммуникации От 0,10 м до 6,00 м
    Определение тока рабочей частоты в коммуникации От 10 мА до 10,0 А
    Габаритные размеры, не более 700 x 300 x 140 мм
    Масса, не более 1,7 кг
    Диапазон рабочих температур от -20 до +55°C

    Технические характеристики генератора ГТ-15:

    Параметр Значение
    Рабочие частоты, Гц 273, 1024, 8928, 32768 (33 K)
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10
    Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
    Сила тока, потребляемая от источника постоянного тока, А не более 1,8
    Диапазон рабочих температур, °С от -30 до +55
    Выходной ток, А до 0,6
    Габаритные размеры, не более, мм 210 х 130 х 100
    Масса, не более, кг 2,5
  • Комплект поставки Сталкер 15-12

    Наименование Назначение Фото Количество
    1. Приемник ПТ-12 Прибор для поиска подземных коммуникаций. 1
    2. Генератор ГТ-15 Прибор для поиска подземных коммуникаций. 1
    3. Сумка Генератора  ГТ-15 Для переноски генератора. 1
    4. Блок питания БПН-12-3 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1
    5. Провод соединительный 5м РАПМ.685614.011 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    6. Антенна передающая Предназначена для бесконтактной передачи сигнала в коммуникацию. 1
    7. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
    8. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
    9. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 1
    10. Сумка для приемника Предназначена для переноски приемника. 1
    11. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
    11. Руководство по эксплуатации РАПМ.464333.008РЭ 1
    11. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ 1
  • Дополнительная комплектация Сталкер 15-12
