Трассировка и поиск повреждений индукционным методом

ST-510 — генератор (10 Вт)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      RIDGID, США

    Назначение генератора сигналов ST-510

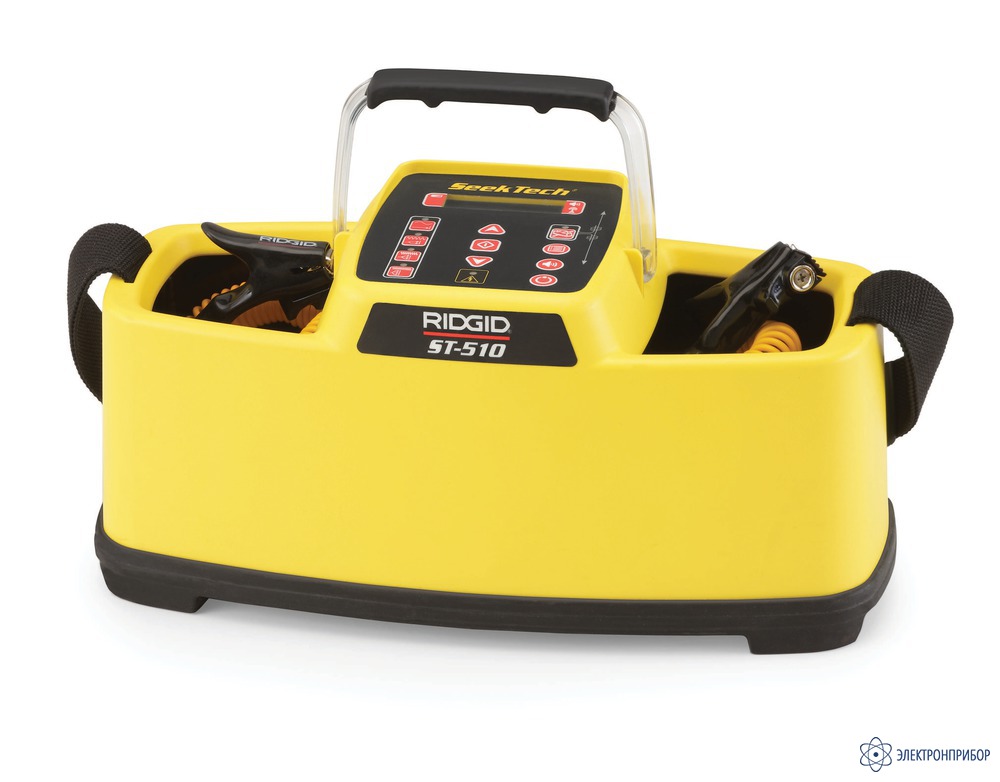

    Генератор сигналов (линейный передатчик сигналов) ST-510 является одним из компонентов системы обнаружения кабелей и труб. Применяется для генерации "активного" сигнала при обнаружении металлических подземных магистралей, который можно уловить с помощью совместимого трассоискателя, как например, SR-20 или SR-60. Это позволит точно определить прохождение магистрали для проведения ремонтных работ или избежания ее повреждения во время выемки грунта.

    Преимущества генератора сигналов ST-510:

    • Удобный и простой в использовании
    • Регулируемая мощность до 10 Вт
    • 27 частот: 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц и др.
    • ЖК-дисплей отображает сигналы обратной связи: сопротивление магистрали, протекающий ток и мощность
    • Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи
    • Возможность подключения к сети 230 В

    Рабочие режимы генератора сигналов ST-510:

    Генератор сигналов ST-510 может направлять активный сигнал обнаружения целевому проводнику тремя способами:

    • Прямое подключение: через провода и зажимы.
      Провода генератора сигналов ST-510 подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Данный метод, как правило, используется в случае, если целевая магистраль доступна для обнаружения. Данный метод нельзя использовать для проводников под напряжением.
    • Индукционные клещи SeekTech (дополнительная опция!): надеваются на трассируемую коммуникацию.
      Крепежные устройства индукционных клещей SeekTech обхватывают целевой проводник, в результате металл не соприкасается с металлом. Данный метод обычно используется, если целевая магистраль доступна для обнаружения, но при этом нет возможности прямого подключения на изолированном кабеле.
    • Индукционный режим: генератор сигналов ST-510 кладут на землю для излучения сигнала.
      Генератор сигналов ST-510 создает поле, которое, в свою очередь, наводит ток в целевом проводнике. Между генератором сигналов ST-510 и целевым проводником нет прямого соединения. Генератор сигналов ST-510 помещают над целевым проводником и на одной линии с ним. Встроенная антенна генератора сигналов ST-510 индуцирует сигнал в целевом проводнике. Данный метод, как правило,используется в случае недоступности целевой магистрали.
  • Технические характеристики генератора сигналов ST-510:

    Параметр Значение
    Частота 27 частот (128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц и др.)
    Выходная мощность Регулируемая, номинальная максимальная мощность – 10 Вт, 1 Вт максимальной мощности при частоте превышающей 45 кГц
    Параметры мощности ... 4 мА, 15 мА, 50 мА, 150 мА, 600 мА
    Напряжение на выходе 30 В (среднеквадратичное значение)
    ~ 48 В (максимальное)
    Длина кабеля в развернутом виде
    14 м
    в скрученном виде 1,1 м
    Длина провода 4 м
    Источник электропитания 8 батарей или аккумуляторов "D"-типа, щелочные
    Размеры (Длина х Ширина х Высота) 38,1 х 17,8 х 16,5 см
    Вес без аккумуляторов 2,15 кг
    Вес с аккумуляторами 3,4 кг
  • Комплект поставки ST-510

    Наименование Количество
    1. Передатчик SeekTech ST-510 1
    2. Провода и клипсы для прямого соединения 1
    3. Руководство оператора 1
    4. Элемент питания D-типа (щелочной) 8
  • Дополнительная комплектация ST-510

    • 43 387 руб.
      Добавить к заказу

      Seektech 100 мм, клещи индукционные

      Подходят для коммуникаций диаметром до 100 мм. Светодиод показывает рабочий режим и замыкание кольца.

  • Совместимость с ST-510

    • 225 982 руб.
      Добавить к заказу

      SR-20, трассоискатель

      С помощью трассоискателя SR-20 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно. Приборы SeekTech являются единственными трассоискателями, в которых применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации. Пользователь может запрограммировать любую требуемую частоту до 35 кГц.

    • 326 720 руб.
      Добавить к заказу

      SR-60, трассоискатель

      Трассоискатель SR-60 используется для обнаружения коммуникаций с помощью линейного передатчика, обнаружения коммуникаций только с помощью трассоискателя, для поиска видеокамеры системы телеинспекции, если она оборудована передатчиком. Аналог SR-20, отличия: увеличенный экран, увеличенный диапазон рабочих частот. Вес 2,3 кг. Пользователь может запрограммировать любую требуемую частоту до 93 кГц.
