Трассировка и поиск повреждений индукционным методом

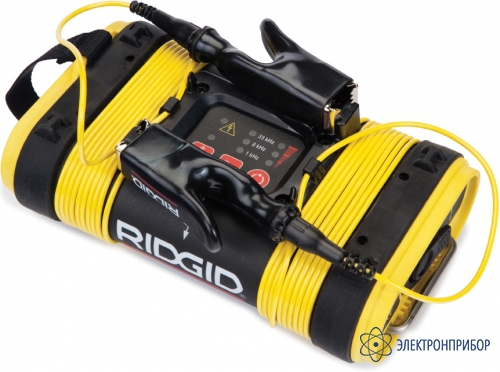

ST-305 — генератор (5 Вт)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      RIDGID, США

    Назначение генератора сигналов ST-305

    Генератор сигналов (линейный передатчик сигналов) ST-305 редназначен для использования с трассоискателями SR-20 и SR-60 – диагностическими приборами, которые осуществляют измерение электромагнитных полей, излучаемых подземными объектами и предназначены для помощи пользователю в поиске таких объектов путем определения характеристик линий магнитного поля и отображения их на экране. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить места расположения подземных объектов до начала выемки грунта.

    Преимущества генератора сигналов ST-305:

    • Удобный и простой в использовании
    • Регулируемая мощность 5 Вт (3 уровня)
    • Может одновременно излучать сигнал на 2-х частотах
    • Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи

    Рабочие режимы генератора сигналов ST-305:

    • Прямое подключение: через провода и зажимы. Провода генератора сигналов ST-305 подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Генератор сигналов ST-305 может излучать двухчастотный сигнал (одновременно посылая в магистраль сигналы на двух частотах) в режиме прямого соединения.
    • Индукционные клещи SeekTech (дополнительная опция!): надеваются на трассируемую коммуникацию. Крепежные устройства индукционных клещей SeekTech обхватывают целевой проводник, в результате металл не соприкасается с металлом.
    • Индукционный режим: генератор сигналов ST-305 кладут на землю для излучения сигнала внутренними обмотками. Генератор сигналов ST-305 располагают сверху вдоль проводника. Его внутренняя антенна создает поле диполя, которое генерирует энергию в целевом проводнике под землей, наводя ток в целевом проводнике.

    Компоненты генератора сигналов ST-305:

    • Светодиоды частоты, режима и питания
    • Отсек хранения заземляющего штыря
    • Соединительные провода и клипсы
    • Гнездо индукционного зажима
    • Oтсек для батарей
    • Кнопочный пульт
      • Индикатор частоты: Указывает используемую частоту; указывает состояние включения двухчастотного режима.
      • Индикатор питания: Указывает относительный уровень выходной мощности; отображает предположительный уровень энергии батареи при включении питания генератора сигналов ST-305.
      • Переключатель частоты / режима: Устанавливает требуемую частоту; используется для включения двухчастотного режима.
      • Кнопка включения / выключения питания: Используется для включения и выключения питания генератора сигналов ST-305 и для регулировки уровня тока.
      • Кнопка включения индукционного режима: Используется для включения генератора сигналов ST-305 в индукционный режим.
      • Индикатор индукционного режима: Мигает, когда генератор сигналов ST-305 подключен к индукционному зажиму. Горит постоянно в индукционном режиме.
      • Сигнальная лампа наличия высокого напряжения: Сигнальная лампа попадания под высокое напряжение (> примерно 62 В переменного тока, действ.).

    Режим двухчастотного излучения генератора сигналов ST-305:

    • В двухчастотном режиме кратковременные нажатия кнопки выбора частоты циклически переключают указанные ниже настройки частоты:
      • только 93 кГц (быстро мигает светодиод частоты 33 кГц).
      • режим двухчастотного излучения 33 кГц и 1 кГц (горят оба светодиода частоты 33 кГц и 1 кГц).
      • режим двухчастотного излучения 33 кГц и 8 кГц (горят оба светодиода частоты 33 кГц и 8 кГц).
    • Двухчастотное излучение возможно только в режиме прямого соединения.
    • Преимущество двухчастотного режима заключается в объединении преимущества использования низкой частоты (меньший риск увода сигнала в сторону, увеличенная проникающая способность) с преимуществом использования высокой частоты (высокая частота может обходить небольшие препятствия, что позволяет продолжать отслеживание трассы). Таким образом, оператор начинает поиск на низкой частоте, а затем, когда сигнал пропадает, например, вследствие проржавевшего вентиля, он может перейти на высокую частоту без необходимости возврата к передатчику и установки более высокой частоты.

    Применение высоких и низких частот генератора сигналов ST-305:

    Высокие частоты:

    • Имеют меньшую проникающую способность
    • Преодолевают некоторые препятствия
    • Повышают вероятность увода сигнала в сторону

    Низкие частоты:

    • Имеют большую проникающую способность
    • Сигнал пропадает при столкновении с препятствиями, прокладками и плохой изоляцией
    • Снижают вероятность увода сигнала в сторону
    • Как правило, обнаружение объектов на низких частотах более надежно по указанным выше причинам, если оператор может получить хороший сигнал
  • Технические характеристики генератора сигналов ST-305:

    Параметр Значение
    Частота 1 кГц, 8 кГц, 33 кГц, 93 кГц
    Выходная мощность 5 Вт, регулируемая (3 уровня)
    Настройки мощности Низкая мощность (примерно 0,5 Вт)
    Средняя мощность (примерно 2 Вт)
    Высокая мощность (примерно 5 Вт)
    Сила тока 25 мА
    Длина провода 3 м
    Длина провода 4 м
    Источник электропитания 8 батарей или аккумуляторов "C"-типа, щелочные
    Размеры (Длина х Ширина х Высота) 19,6 х 11,9 х 7,6 см
    Вес без аккумуляторов 0,772 кг
    Вес с аккумуляторами 1,1 кг
  • Комплект поставки ST-305

    Наименование Количество
    1. Генератор сигналов ST-305 1
    2. Провода и клипсы для прямого соединения 1
    3. Руководство оператора 1
    4. Элемент питания С-типа (щелочной) 6
    5. Заземляющий штырь 1
