Трассировка и поиск повреждений индукционным методом

SR-60 — трассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      RIDGID, США

    Назначение трассоискателя SR-60

    С помощью трассоискателя SR-60 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно.

    Трассоискатель SR-60 используется для следующих задач:

    • Для обнаружения коммуникаций с помощью линейного передатчика (активное обнаружение).
    • Для обнаружения коммуникаций только с помощью трассоискателя (пассивное обнаружение).
    • Для поиска видеокамеры (если она оборудована передатчиком): всех систем с инспекционными камерами (512 Гц); кроме того, осуществляется поиск передатчиков 33 кГц, 640 Гц.
    • Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего передатчика.

    Особенности графического дисплея трассоискателя SR-60:

    • ЖК-индикатор
    • Автоматическое отображение глубины в реальном времени (даже в пассивных режимах!)
    • Автоматическая подсветка
    • Вся требуемая информация выводится на один экран
    • Режим поиска нескольких коммуникаций «OmniSeek»: в одном режиме (пассивном) происходит поиск ВСЕХ сигналов до 35 кГц. Трассоискатель автоматически выбирает наилучшую полосу частот. На один экран выводятся несколько коммуникаций
    • Линия на экране поворачивается, если искомая коммутация поворачивает
    • Стрелка на экране указывает оператору направление движения к коммутации: влево или вправо

    Характерные особенности трассоискателя SR-60:

    • Новая передовая технология представления поисковой информации
    • Яркий и оригинальный дизайн
    • Корпус приёмника сделан из прочного и легкого пластика
    • Для удобной транспортировки антенна приёмника легко складывается
    • Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций вблизи прибора
    • Простой и быстрый поиск
    • Одновременное использование всех поисковых режимов
    • Графическое наведение на коммуникацию
    • Возможность раздельного поиска газопровода и силового кабеля
    • Поиск телефонного кабеля без использования генератора
    • Цифровое измерение глубины залегания коммуникаций
    • Пользователь может запрограммировать любую требуемую частоту до 93 кГц!
    • Три пассивные частоты поиска
    • Отображение на дисплее в реальном времени значений глубины и силы наведённого тока
    • Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
    • Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
    • Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
    • Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей

    Трассоискатель SR-60 – это самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.

    В приемнике SR-60 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землей. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.

    Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.

    Все это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение не стандартных прямых антенн, а специальных – сферических, позволило создателям SR-60 реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.

    Профессиональная модель трассоискателя SR-60, обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 10 ваттный генератор, позволяет пользователю удаляться от места подключения на дистанции до 2-х км. SR-60 имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.

    Отличия прибора SR-60 от SR-20: намного больший по размеру дисплей и работа с повышенными частотами (макс. 93кГц), для облегчения поиска в условиях высокого сопротивления.

  • Технические характеристики трассоискателя SR-60:

    Параметр Значение
    Стандартные частоты
    Зонд 16 Гц, 512 Гц, 640 Гц, 16 кГц, 33 кГц
    Активное обнаружение коммуникации 128 Гц, 1 кГц, 8 кГц и 33 кГц
    Пассивное обнаружение линии электропередачи переменного тока Линия электропередачи 50 / 60 Гц
    Радио 4 - 15 кГц и 15 - 36 кГц
    Частоты, устанавливаемые по умолчанию
    Активное обнаружение трассы магистрали 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц
    Обнаружение линии электропередачи 50 Гц (9-я гармоника), < 4 кГц
    Радиочастоты Низкие (4 - 15 кГц), Высокие (> 15 кГц)
    Режим "OmniSeek" < 4 кГц + 4 - 15 кГц + 15 - 35 кГц
    Дополнительные частоты
    Зонд 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц
    Режим "SimulTrace" 512 Гц + 33 кГц
    Пассивное обнаружение трассы магистрали 50 Гц, 50 Гц (5-я гармоника), 50 Гц (9-я гармоника), 60 Гц, 60 Гц (5-я гармоника), 60 Гц (9-я гармоника), 100 Гц, 120 Гц

    Параметр Значение
    Интенсивность сигнала Нелинейная зависимость
    2000 в 10x больше, чем 1000, 3000 в 10x больше, чем 2000 и т.д.
    Номинальное напряжение, питание 6 В, 550 мА
    Источник электропитания 4 батареи "C"-типа; 1,5 В; щелочные (ANSI / NEDA 14A, IEC LR14) или аккумуляторы 1,2 В NiMH или NiCad
    Рабочая температура от -20°C до +50°C
    Влажность от 5% до 95% (относительная)
    Температура хранения от -20°C до +60°C
    Размеры (Длина х Ширина х Высота) 35,56 х 17,78 х 78,74 см
    Вес без батарей 2,1 кг
    Вес с батареями 2,5 кг
  • Комплект поставки SR-60

    Наименование Количество
    1. Трассоискатель SR-60 1

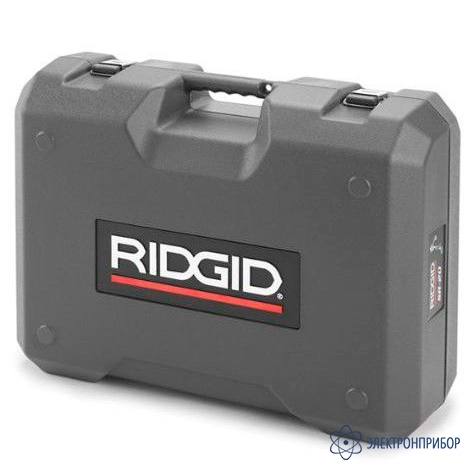

    2. Кейс для транспортировки приемника 1
    3. Документация 1
    4. Видеодиск с обучением (DVD) 1
    5. Маркеры и держатель стойки 1
    6. Элемент питания С-типа (щелочной) 4
  • Дополнительная комплектация SR-60

    • 43 387 руб.
      Добавить к заказу

      Seektech 100 мм, клещи индукционные

      Подходят для коммуникаций диаметром до 100 мм. Светодиод показывает рабочий режим и замыкание кольца.

    • 115 500 руб.
      Добавить к заказу

      ST-305, генератор (5 Вт)

      Мощность 5 Вт, регулируемая (3 уровня); 4 частоты: 1 кГц, 8 кГц, 33 кГц, 93 кГц; Может одновременно излучать сигнал на 2 частотах; В комплект входит заземляющий штырь; Провода длиной 3 м; Питание: 6 батарей «С» типа; Вес 1,1 кг.

    • 265 000 руб.
      Добавить к заказу

      ST-33Q, генератор (10 Вт)

      Мощный генератор сигналов ST-33Q, с максимальной мощность 10 Вт. При прямом подключении пользователь может запрограммировать любую требуемую частоту (макс. 93 кГц). Частоты индукционного режима: 8 и 33 кГц. Очень мощные индукционные катушки. ЖК-дисплей.

    • 203 995 руб.
      Добавить к заказу

      ST-510, генератор (10 Вт)

      Мощность регулируемая 10 Вт. 27 частот до 93 кГц. ЖК-дисплей отображает сигналы обратной связи: сопротивление магистрали, протекающий ток, мощность. В комплект входит заземляющий штырь. Провода длиной 4 м. Питание: 8 батарей «D» типа. Вес 4 кг. Можно подключаться к сети 230 В.

    • Цена по запросу
      Добавить к заказу

      Дистанционный зонд, NaviTrack

      Дистанционный зонд NaviTrack может быть подсоединен к спирали прочистной машины или к промывочному шлангу гидродинамической машины для обнаружения при помощи трассоискателя или локатора.

    • Цена по запросу
      Добавить к заказу

      Плавающий зонд, NaviTrack

      Плавающий зонд NaviTrack – это небольшое, работающее от батарей устройство, посылающее сигнал частотой 512 Гц, который может получить любой трассоискатель (локатор) RIDGID SeekTech или RIDGID NaviTrack. Используется для обнаружения местонахождения сточных коллекторов и т. д.
