Трассировка и поиск повреждений индукционным методом

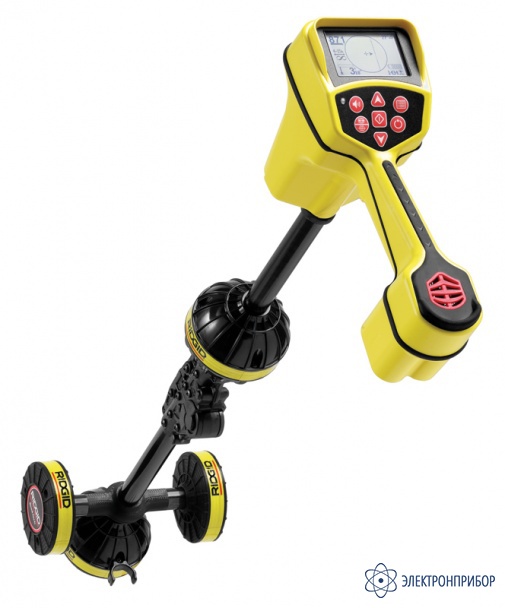

SR-20 — трассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      RIDGID, США

    Назначение трассоискателя SR-20

    С помощью трассоискателя SR-20 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно.

    Трассоискатель SR-20 является единственными трассоискателем, в котором применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации.

    Трассоискатель SR-20 используется для следующих задач:

    • Для обнаружения коммуникаций с помощью линейного передатчика (активное обнаружение).
    • Для обнаружения коммуникаций только с помощью трассоискателя (пассивное обнаружение).
    • Для поиска видеокамеры (если она оборудована передатчиком): всех систем с инспекционными камерами SeeSnake (512 Гц); кроме того, осуществляется поиск передатчиков 33 кГц, 640 Гц.
    • Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего передатчика.

    Особенности графического дисплея трассоискателя SR-20:

    • ЖК-индикатор
    • Автоматическое отображение глубины в реальном времени (даже в пассивных режимах!)
    • Автоматическая подсветка
    • Вся требуемая информация выводится на один экран
    • Режим поиска нескольких коммуникаций «OmniSeek»: в одном режиме (пассивном) происходит поиск ВСЕХ сигналов до 35 кГц. Трассоискатель автоматически выбирает наилучшую полосу частот. На один экран выводятся несколько коммуникаций.
    • Линия на экране поворачивается, если искомая коммутация поворачивает
    • Стрелка на экране указывает оператору направление движения к коммутации: влево или вправо.

    Характерные особенности трассоискателя SR-20:

    • Новая передовая технология представления поисковой информации
    • Яркий и оригинальный дизайн
    • Корпус приёмника сделан из прочного и легкого пластика
    • Для удобной транспортировки антенна приёмника легко складывается
    • Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций в близи прибора
    • Простой и быстрый поиск
    • Одновременное использование всех поисковых режимов
    • Графическое наведение на коммуникацию
    • Возможность раздельного поиска газопровода и силового кабеля
    • Поиск телефонного кабеля без использования генератора
    • Цифровое измерение глубины залегания коммуникаций
    • Четыре активные частоты генератора, наличие низкой частоты для насыщенных коммуникациями районов
    • Три пассивные частоты поиска
    • Отображение на дисплее в реальном времени значений глубины и силы наведённого тока
    • Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
    • Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
    • Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
    • Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей.

    Трассоискатель SR-20 – это самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.

    В приемнике SR-20 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землей. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.

    Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.

    Все это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение не стандартных прямых антенн, а специальных – сферических, позволило создателям SR-20 реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.

    Профессиональная модель трассоискателя SR-20, обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 10 ваттный генератор, позволяет пользователю удаляться от места подключения на дистанции до 2-х км. SR-20 имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.

  • Технические характеристики трассоискателя SR-20:

    Параметр Значение
    Стандартные частоты
    Зонд 16 Гц, 512 Гц, 640 Гц, 16 кГц, 33 кГц
    Активное обнаружение коммуникации 128 Гц, 1 кГц, 8 кГц и 33 кГц
    Пассивное обнаружение линии электропередачи переменного тока Линия электропередачи 50 / 60 Гц
    Радио 4 - 15 кГц и 15 - 36 кГц

    Параметр Значение
    Интенсивность сигнала Нелинейная зависимость
    2000 в 10x больше, чем 1000, 3000 в 10x больше, чем 2000 и т.д.
    Номинальное напряжение, питание 6 В, 550 мА
    Источник электропитания 4 батареи "C"-типа; 1,5 В; щелочные (ANSI/NEDA 14A, IEC LR14) или аккумуляторы 1,2 В; NiMH
    Рабочая температура от -20°C до +50°C
    Влажность от 5% до 95% (относительная)
    Температура хранения от -20°C до +60°C
    Размеры (Длина х Ширина х Высота) 28,4 х 10,9 х 79,0 см
    Вес без батарей 1,5 кг
    Вес с батареями 1,8 кг
  • Комплект поставки SR-20

    Наименование Количество
    1. Трассоискатель SR-20 1
    2. Кейс для транспортировки приемника 1
    3. Документация 1
    4. Маркеры и держатель стойки 1
    5. Элемент питания С-типа (щелочной) 4
    6. Видеодиск с обучением (DVD) 1
  • Дополнительная комплектация SR-20

    • 43 387 руб.
      Добавить к заказу

      Seektech 100 мм, клещи индукционные

      Подходят для коммуникаций диаметром до 100 мм. Светодиод показывает рабочий режим и замыкание кольца.

    • 115 500 руб.
      Добавить к заказу

      ST-305, генератор (5 Вт)

      Мощность 5 Вт, регулируемая (3 уровня); 4 частоты: 1 кГц, 8 кГц, 33 кГц, 93 кГц; Может одновременно излучать сигнал на 2 частотах; В комплект входит заземляющий штырь; Провода длиной 3 м; Питание: 6 батарей «С» типа; Вес 1,1 кг.

    • 265 000 руб.
      Добавить к заказу

      ST-33Q, генератор (10 Вт)

      Мощный генератор сигналов ST-33Q, с максимальной мощность 10 Вт. При прямом подключении пользователь может запрограммировать любую требуемую частоту (макс. 93 кГц). Частоты индукционного режима: 8 и 33 кГц. Очень мощные индукционные катушки. ЖК-дисплей.

    • 203 995 руб.
      Добавить к заказу

      ST-510, генератор (10 Вт)

      Мощность регулируемая 10 Вт. 27 частот до 93 кГц. ЖК-дисплей отображает сигналы обратной связи: сопротивление магистрали, протекающий ток, мощность. В комплект входит заземляющий штырь. Провода длиной 4 м. Питание: 8 батарей «D» типа. Вес 4 кг. Можно подключаться к сети 230 В.

    • Цена по запросу
      Добавить к заказу

      Дистанционный зонд, NaviTrack

      Дистанционный зонд NaviTrack может быть подсоединен к спирали прочистной машины или к промывочному шлангу гидродинамической машины для обнаружения при помощи трассоискателя или локатора.

    • Цена по запросу
      Добавить к заказу

      Плавающий зонд, NaviTrack

      Плавающий зонд NaviTrack – это небольшое, работающее от батарей устройство, посылающее сигнал частотой 512 Гц, который может получить любой трассоискатель (локатор) RIDGID SeekTech или RIDGID NaviTrack. Используется для обнаружения местонахождения сточных коллекторов и т. д.
