Трассировка и поиск повреждений индукционным методом

LKZ-1000 — трассопоисковая система

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Sonel, Польша

    • Артикул

      WMRULKZ1000

    Назначение трассоискателя LKZ-1000:

    Трассопоисковая система LKZ‐1000 предназначена для обнаружения  металлических и неметаллических подземных линий. Устройство значительно улучшает процесс обнаружения подземных коммуникаций и помогает  снизить риск и затраты, связанные с повреждением подземных линий. С помощью  соответствующих принадлежностей может также локализовать неметаллические объекты, такие  как пластиковые трубы, обычно используемые для водо‐ и газо‐ снабжения.

    Основные функциональные возможности трассоискателя LKZ-1000:

    • Пассивный или активный режимы поиска подземной трассы;
    • Обнаружение подземных кабелей, находящихся под напряжением;
    • Обнаружение обесточенных подземных кабелей в режиме Radio;
    • Обнаружение обесточенных подземных кабелей с использованием генератора  (гальваническая связь, индукционная связь с применением клещей);
    • Поиск трассы металлических и не проводящих труб  с помощью дополнительного зонда;
    • Поиск трассы непроводящих ток трубопроводов с помощью «плавающего» зонда;
    • Поиск трассы конкретного кабеля;
    • Определение глубины залегания кабеля.
  • Технические характеристики трассоискателя LKZ-1000:

    Рабочий диапазон измерения глубины
    в режиме «Напряжение»
    в режиме «Радио»
    при использовании генератора сигнала
    от 0,3 м до 3 м
    от 0,3 м до 2 м
    от 0,3 м до 3 м
    Средняя дальность обнаружения
    в индуктивном режиме
    в гальваническом режиме
    150 м
    250 м
    Стандартная точность измерения глубины 10% глубины в режимах Линия и Зонд
    Рабочие частоты
    в режиме «Напряжения»
    в режиме «Радио»
    в режиме «Авто»
    в режиме «8 кГц»
    в режиме «33 кГц»
    50 Гц или 60 Гц
    15 кГц до 60 кГц
    от 50 Гц до 60 кГц
    8,192 кГц
    32,768 кГц
    Максимальная выходная мощность генератора 100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом
    Степень защиты корпуса

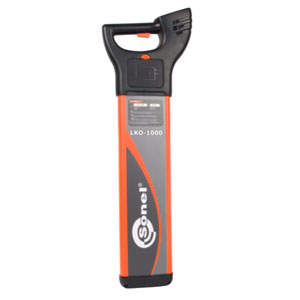

    Приемник LKO-1000

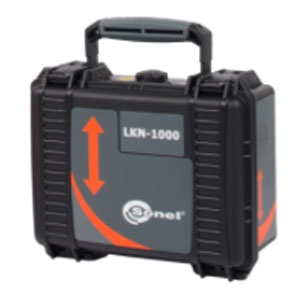

    Генератор LKN-1000
    с открытой крышкой
    с закрытой и зафиксированной крышкой

    Трассопоисковый кабель
    Каркас катушки для локализующего провода
    Трассопоисковый зонд NAD-1
    Разделительный адаптер AS-1
    Передающие клещи N-2
    IP54 (IEC 60529), пылезащищенность

    IP54 (IEC 60529)
    IP67 (IEC 60529)

    Возможное полное погружение в воду
    IP54 (IEC 60529)
    Возможное полное погружение в воду
    IP54 (IEC 60529)
    IP54 (IEC 60529)
    Интенсивность звукового сигнала
    Приемник LKO-1000
    Генератор LKN-1000
    85 дБ 30 см
    51 дБ 30 см
    Время работы 40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C
    Габаритные размеры
    Приемник LKO-1000
    Генератор LKN-1000
    Трассопоисковый кабель на каркасе катушки
    Трассопоисковый зонд NAD-1
    Разделительный адаптер AS-1
    Передающие клещи N-2
    760×250×85 мм
    280×260×180 мм
    490×440×210 мм
    Ø38×120 мм
    100×80×20 мм
    250×142×20 мм (диаметр обхвата Ø 100мм)
    Вес
    Приемник LKO-1000
    Генератор LKN-1000
    Локализующий провод
    Передающий зонд NAD-1
    Разделительный адаптер AS-1
    Передающие клещи N-2
    2,7 кг, включая элементы питания
    2,95 кг, включая элементы питания
    7,3 кг вместе с каркасом катушки
    0,18 кг, включая элементы питания
    0,15 кг
    0,354 кг
  • Комплект поставки LKZ-1000

    Наименование Описание Фото Количество Индекс

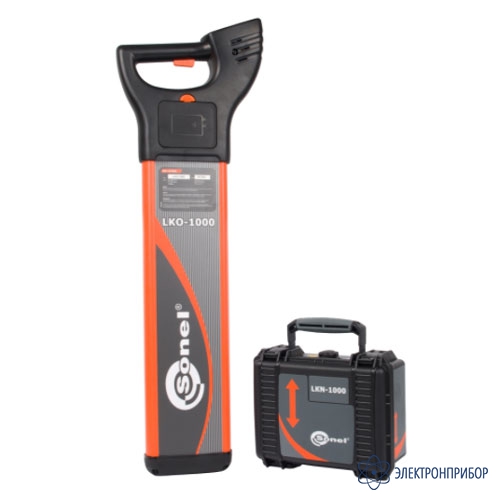

    1 LKZ-1000 Трассопоисковая система Трассопоисковая система LKZ-1000 позволяет проводить поиск и определять глубину прохождения кабельных линий, элементов тепло- и водоснабжения (в том числе пластиковых труб). Определение глубины залегания объектов до 3 метров. Возможность подключение генератора к объектам под напряжением (индукционный метод) или использование вспомогательных трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания. 1 WMXXLKZ1000

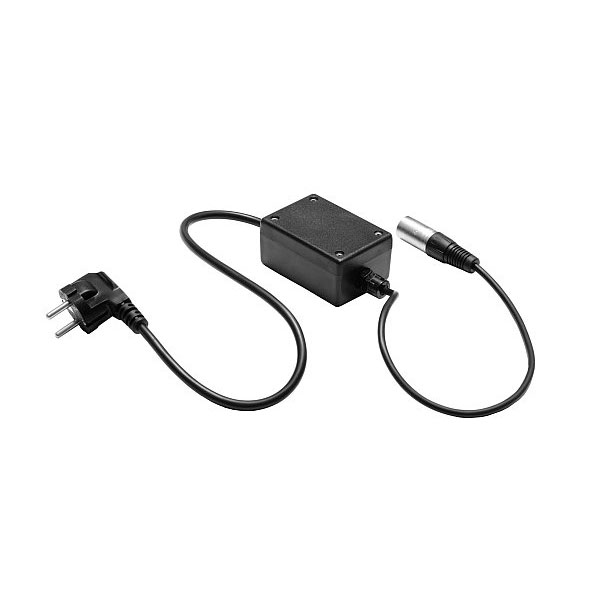

    2 Адаптер разделительный AS-1 Адаптер разделительный 1 WAADAAS1PL
    3 Зонд измерительный для забивки в грунт 15 см Предназначен для проведения измерений прибором LKZ-1000. 1 WASONG15

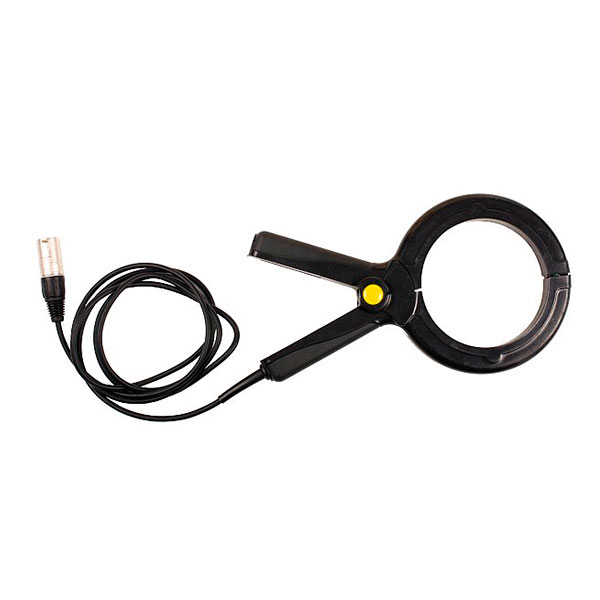

    4 Клещи передающие N-2 Клещи передающие N-2. Используются с трассопоисковой системой LKZ-1000 для бесконтактного подключения к объектам трассировки. Максимальный диаметр обхвата - 100 мм. 1 WACEGN2XLR

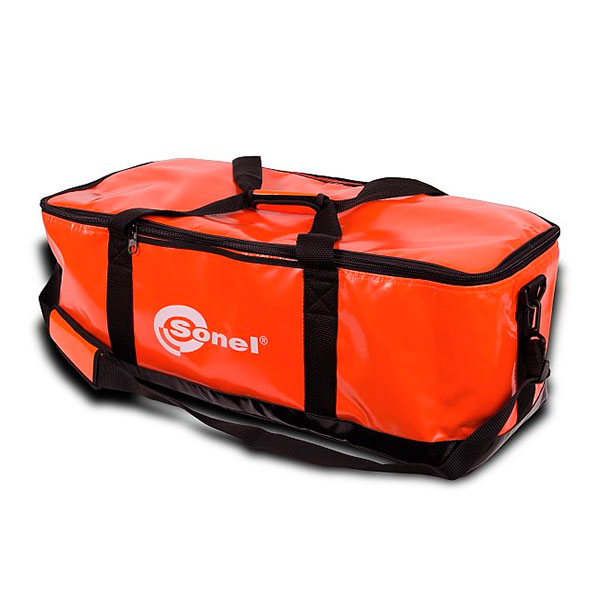

    5 Футляр L6 Футляр L6 для транспортировки прибора LKZ-1000. 1 WAFUTL6
    6 Набор проводов с зажимами «крокодил» Набор проводов с зажимами «крокодил». 1 WAPRZLKZ1000
  • Дополнительная комплектация LKZ-1000
