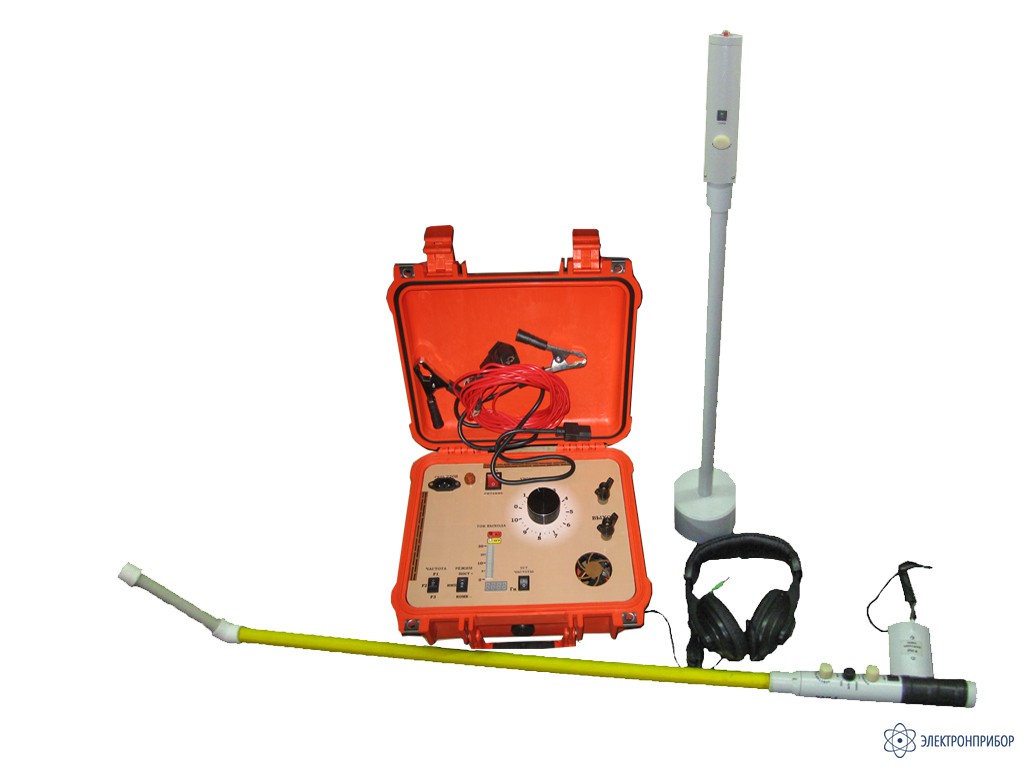

    Назначение комплекса КПА-4:

    Комплекс поисковой аппаратуры для кабельных линий, тип КПА-4 предназначен для определения мест повреждения силовых кабелей индукционным или акустическим методами, а также для поиска трасс и определения глубины залегания силовых кабелей индукционным методом.

    Комплекс поисковой аппаратуры рассчитан на эксплуатацию при температуре окружающего воздуха от минус 25 до плюс 40 °С, при относительной влажности воздуха до 80% при температуре плюс 20 °С.

    Рабочие частоты генератора можно устанавливать плавно в диапазоне от 600 до 10000 Гц. Возможность работы генератора в режиме "КОМБ" (последовательно выдается 3 предустановленные частоты).

    Область применения – электросетевые предприятия, эксплуатирующие электрические распределительные сети напряжением 0,4-10 кВ.

    Виды работ

    Определение трассы залегания кабеля отключенного от рабочего напряжения (активный метод)

    Определение трассы залегания кабеля подключенного к рабочему напряжению (пассивный метод)

    Определение места повреждения кабеля (междуфазового короткого замыкания) и расположения муфт.

    Определение глубины залегания кабеля

    Метод накладной рамки

    Определение места повреждения кабеля акустическим методом.

  • Технические характеристики комплекса КПА-4:

    Параметр Значения
    Генератор звуковой частоты
    Напряжение питающей сети переменного тока частотой 50 Гц, В 220±10%
    Максимальная выходная мощность, Вт 700
    Диапазон выходного напряжения, В 0-100
    Рабочие частоты с кварцевой стабилизацией, Гц 1024; 1477; 9999 (предустановленные)
    Регулировка выходного напряжения плавная
    Установка частоты плавная от 600 до 10000 Гц
    Максимальный выходной ток, А 30
    Максимальное выходное напряжение, В 120
    Время непрерывной работы, ч, не менее 8
    Габаритные размеры, мм, не более 290х350х140
    Масса, кг, не более 7
    Датчик акустический
    Напряжение питания (2 х АА), В 3
    Потребляемый ток, мА, не более 20
    Габаритные размеры, мм, не более Ø100х830
    Масса, кг, не более 2,5
    Приемник индукционной рамки КАИ-1
    Частоты настройки, Гц 50; 1000
    Полоса пропускания по уровню 0,5, Гц, не более 20
    Потребляемый ток, мА, не более 15
    Напряжение питания (2 х АА), В 3
    Габаритные размеры, мм, не более Ø40х260
    Масса, кг, не более 0,35

    *Частоты настройки для других типов генераторов.

  • Совместимость с КПА-4 с рамкой КАИ-1

    • Снят с производства

      КАИ-800, кабелеискатель

      Кабелеискатель, тип КАИ-800 предназначен для определения мест повреждения силовых кабелей индукционным методом, а также для поиска их трасс и определения глубины залегания.

  • Рекомендуемые замены КПА-4 с рамкой КАИ-1
