КИП-2К — комплекс измерительный поисковый

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение комплекса КИП-2К:

    Поисковый измерительный комплекс КИП-2, предназначенный для определения расположения подземных и скрытых коммуникаций с возможностью одновременного акустического обследования мест пробоя изоляции с поверхности грунта (при поиске кабелей), относится классу индикаторов неразрушающего контроля.

    Поиск коммуникаций осуществляется с помощью электромагнитной антенны приемника и позволяет обследовать расположение любых протяженных скрытых объектов, выполненных из проводящих материалов (кабели, трубы). Приемник ИКкт-У комплекса позволяет определять трассу и глубину залегания скрытых коммуникаций.

    Приемник комплекса может работать на разных частотах электромагнитного поля. Он обладает высокой чувствительностью и избирательностью, что позволяет осуществлять поиск коммуникаций в пассивных режимах (используется ток промышленной частоты или ток станций катодной защита), и в активных режимах (используется ток от специального поискового генератора ГП-500).

    Наряду с поиском электромагнитной антенной приемник позволяет проводить поиск мест повреждений изоляции кабелей по звуку от электрического разряда (создается специальными высоковольтными установками). Для этого приемник имеет второй вход для подключения геомикрофона. Оба входа приемника имеют раздельную регулировку, что позволяет проводить обследование за один проход одним оператором.

    При работе с геомикрофоном можно быстро выбрать один из пяти частотных звуковых диапазона. При перестановке микрофона мешающий звук в наушниках отключается одной кнопкой.

    Приемник имеет контрастный жидкокристаллический индикатор с подсветкой для работы и днем и ночью.

  • Технические характеристики комплекса КИП-2К:

    Параметр Значения
    Зона устойчивого поиска повреждений изоляции в активном режиме, км, не менее 3
    Точность определения места повреждения изоляции в зависимости от глубины залегания % 5
    Габаритные размеры комплекса не более, мм 460х400х200
    Масса комплекса, не более, кг 6,0
    Условия эксплуатации комплекс может работать при температуре окружающего воздуха от минус 20 °С до плюс 40 °С и допустимой относительной влажности воздуха до 90% при 20 °С

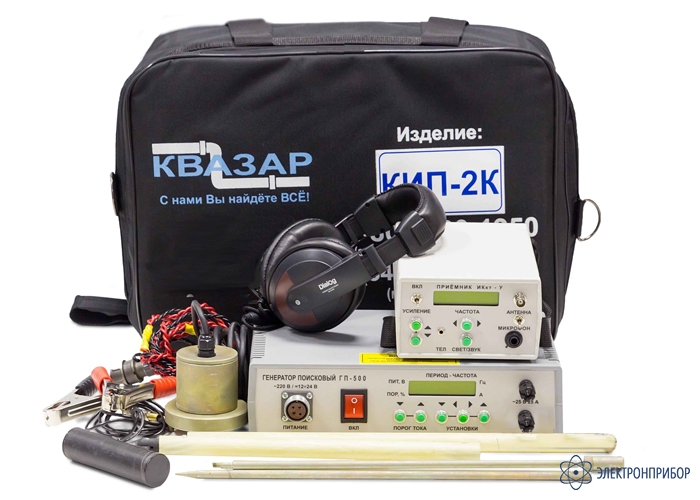

  • Комплект поставки КИП-2К

    Наименование Количество
    1. Генератор ГП-500 1
    2. Приемник ИКкт-У 1
    3. Паспорт, инструкция по эксплуатации и техническое описание 1
    4. Футляр 1
    5. Антенна электромагнитная 1
    6. Геомикрофон 1
    7. Телефоны головные с регулятором громкости 1
    8. Контакт с магнитом 1
    9. Штырь заземления разборный 1
    10. Провод подключения нагрузки (3 м, сечение 2 мм2) 1
    11. Провод подключения генератора к источнику постоянного тока (двойной, 1.5 м, сечение 2 мм2) 1
    12. Провод подключения генератора к сети 220 В 50 Гц 1
    13. Радиостанция стандарт LPD* 1* по дополнительной заявке 1
