Трассировка и поиск повреждений индукционным методом

ГЗЧ-2500 с приемником П-900 — поисковый комплект

Сохранить в PDF Распечатать

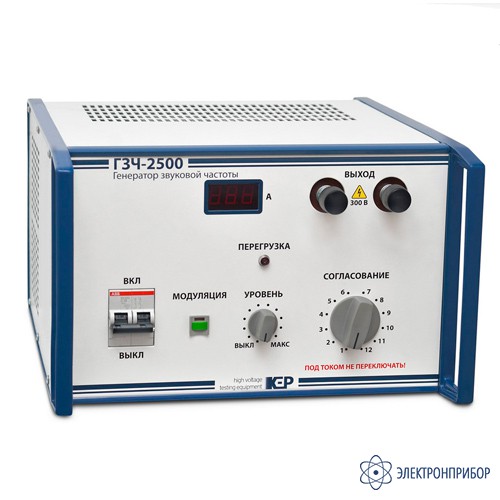

  • Назначение генератора звуковой частоты ГЗЧ-2500:

    Генератор звуковой частоты ГЗЧ-2500 предназначен для поиска залегания трасс подземных кабельных линий связи и силовых кабелей, определения глубины залегания кабелей и мест замыкания жил кабеля индукционным методом.

    Особенности генератора звуковой частоты ГЗЧ-2500:

    Входное сетевое напряжение 220 В, 50 Гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.

    В генераторе ГЗЧ-2500 предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.

    Особенностью генератора ГЗЧ-2500 является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника П-900 с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.

    Конструктивно генератор выполнен в корпусе типа "НАДЕЛ".

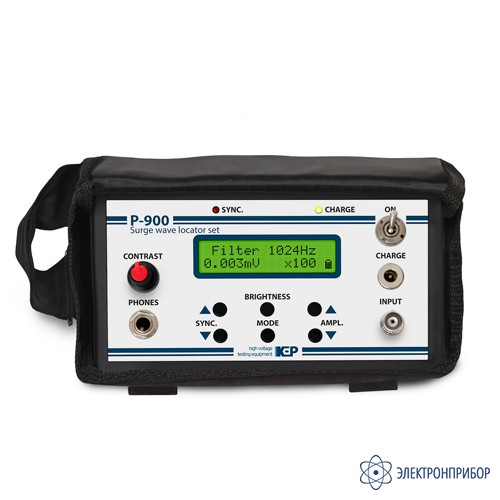

    Назначение приёмника П-900:

    • поиска трассы подземных кабельных линий связи и силовых кабелей индукционным методом;
    • определения глубины залегания кабелей;
    • поиска места замыкания жил кабеля;
    • поиска мест повреждения изоляции высоковольтных силовых кабелей акустическим методом.

    При поиске акустическим методом приёмник должен эксплуатироваться совместно с дополнительным генератором импульсов ГЗЧ-2500 напряжением 5-10 кВ и энергией 150-1000 Дж.

  • Технические характеристики поискового комплекта ГЗЧ-2500 с приемником П-900:

    Параметр Значения
    Технические характеристики генератора ГЗЧ-2500
    Выходная мощность в согласованном режиме, Вт, не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 50
    Частота генерации, Гц 1024/2048
    Частота модуляции, Гц 1.5 - 3
    Количество ступеней согласования с нагрузкой, шт. 12
    Диапазон сопротивления нагрузки, Ом 0,5 - 150
    Условия эксплуатации:
    - диапазон температур окружающего воздуха, °С
    - относительная влажность воздуха при температуре 25 °С
    -атмосферное давление, мм рт. ст.

    от минус 20 до +40;
    до 80 %;
    650 – 800
    Питание однофазная сеть переменного тока 220±22 В, 50±2 Гц
    Потребляемая мощность, Вт, не более 3000
    Габаритные размеры, мм 320х360х200
    Масса, кг, не более 15
    Технические характеристики приёмника П-900
    Активные частоты, Гц, режим «1024 Гц» 1024±2
    Активные частоты, Гц, режим «2048 Гц» 2048±2
    Чувствительность при максимальном усилении, мкВ 20
    Чувствительность при минимальном усилении, мВ 500
    Полоса пропускания по уровню -3дБ, Гц, режим «1024 Гц» 10
    Полоса пропускания по уровню -3дБ, Гц, режим «2048 Гц» 12
    Полоса пропускания в режиме акустики, Гц 20...2200
    Параметры встроенного аккумулятора 6 В, 2500 Ач
    Время непрерывной работы, ч, не менее 16
    Условия эксплуатации:
    - диапазон температур окружающего воздуха, °С
    - относительная влажность воздуха при температуре 30 °С
    -атмосферное давление, кПа

    от минус 20 до +40;
    до 85 %;
    86 – 106

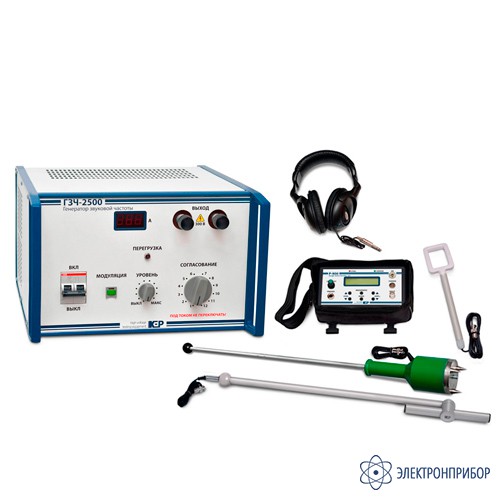

  • Комплект поставки ГЗЧ-2500 с приемником П-900

    Наименование Количество
    1. Генератор ГЗЧ-2500 1
    2. Провод соединительный с нагрузкой длиной 2 м 2
    3. Документация 1
    4. Приёмник П-900 1
    5. Сетевой адаптер 1
    6. Сумка укладочная для переноски приёмника 1
    7. Датчик индукционный 1
    8. Датчик акустический 1
    9. Головные телефоны 1


    Возможна как поставка генератора ГЗЧ-2500 без приёмника П-900, так и поставка П-900 без ГЗЧ-2500. При этом стоимость будет уменьшена на цену соответствующего прибора.
