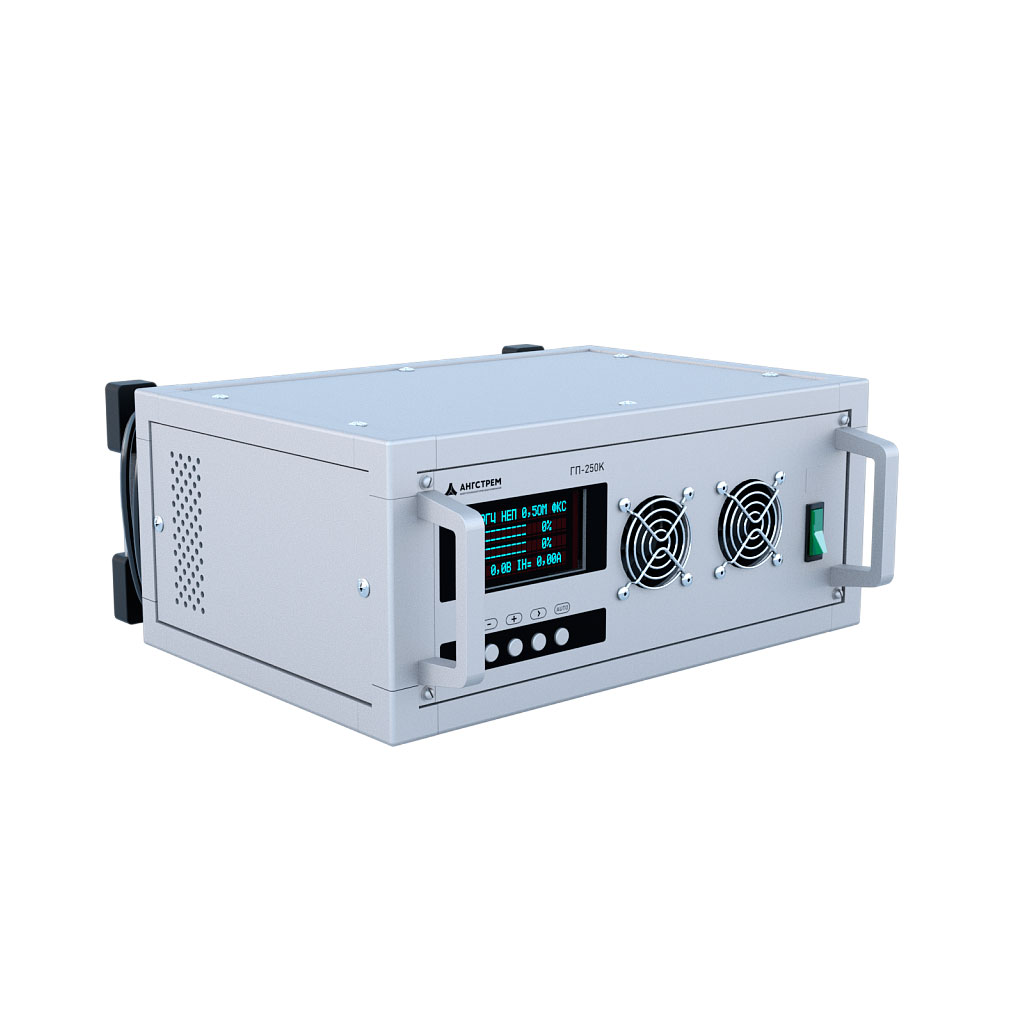

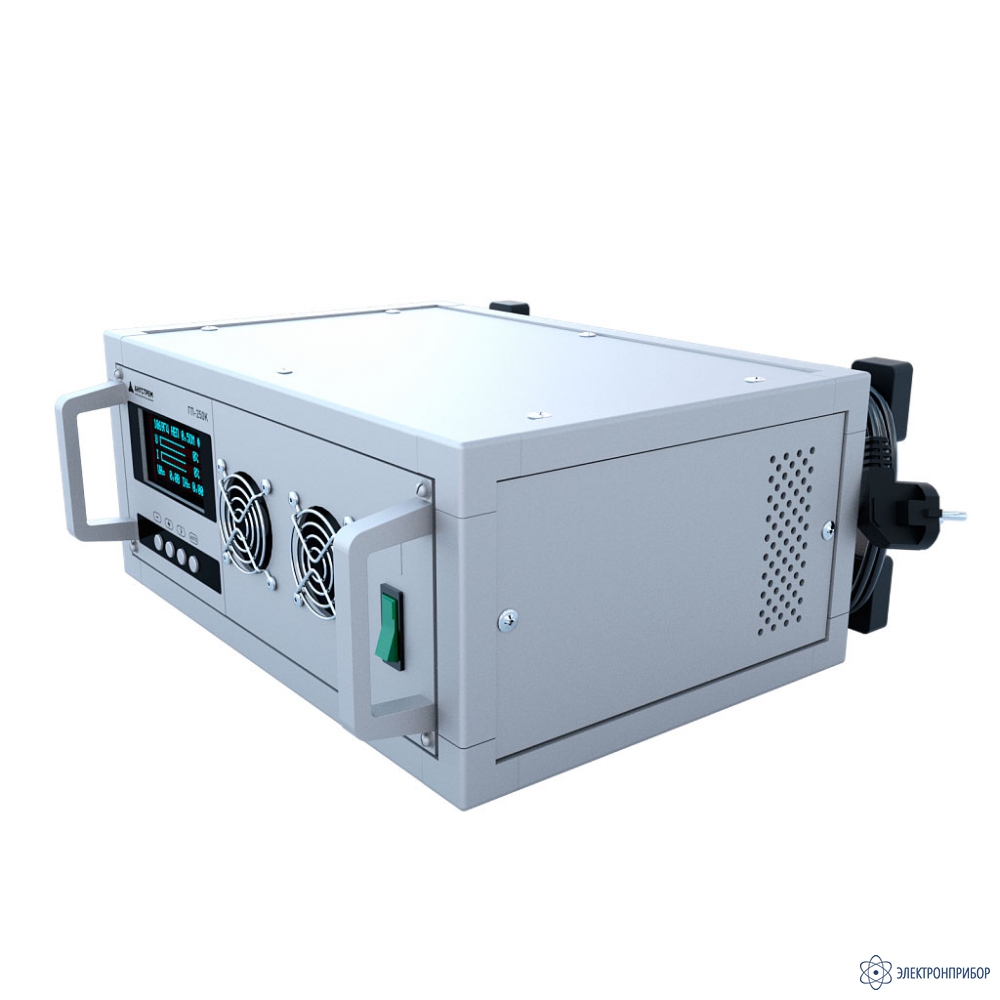

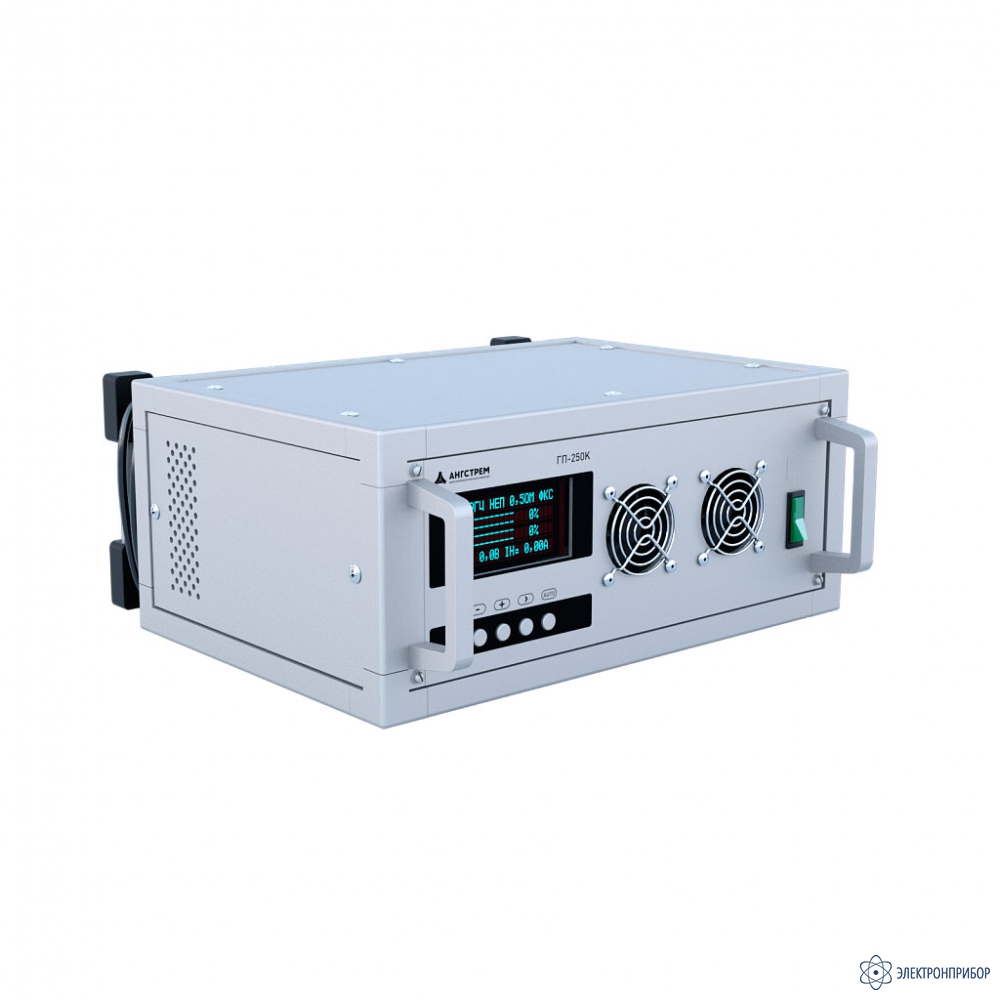

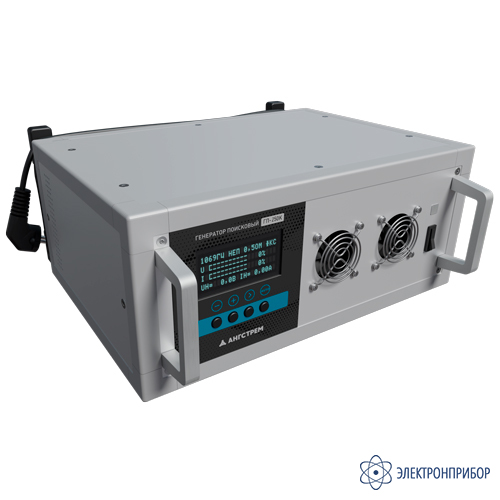

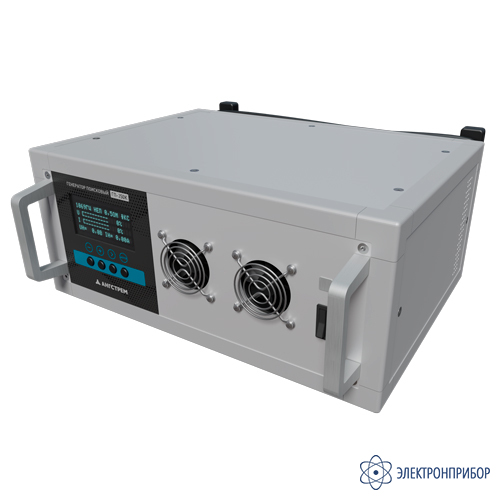

ГП-250К — генератор поисковый

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение генератора ГП-250К:

    Генератор поисковый с автоматическим согласованием нагрузки ГП – 250К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом.

    Генератор используется в составе комплекта поискового КП-250К совместно с приемником ПП-500А.

    Область применения генератора ГП-250К:

    • городское, промышленное и коммунальное электроснабжение;
    • электротранспорт;
    • строительство.

    Особенности генератора ГП-250К:

    • Возможность параллельной работы двух генераторов;
    • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
    • Работа в двухчастотном и трехчастотном режиме (чередование частот);
    • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
    • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
    • В генераторе обеспечена энергонезависимая память для сохранения режима работы;
    • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
    • Время непрерывной работы не ограничено;
    • Предусмотрено два языка интерфейса: русский, английский.

    Принцип работы генератора ГП-250К:

    Генератор ГП – 250К обеспечивает:

    • автоматическое согласование с нагрузкой;
    • определение напряжения, тока и сопротивления нагрузки;
    • возможность дистанционного управления;
    • возможность параллельного или последовательного подключения двух генераторов к нагрузке.

    На передней панели расположены органы управления и индикации:

    • переключатель «» с подсветкой - включение / выключение генератора;
    • четыре кнопки: « - », « + », « >», «AUTO»;
    • индикатор (дисплей).

    На задней панели расположены:

    • розетка ВЫХОД, через которую подключается нагрузка;
    • разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
    • клемма заземления;
    • сетевой шнур питания, вилка которого имеет контакт заземления;
    • розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
    • тумблер «ВНЕШ» для включения генератора в режим ведомого.

    Условия эксплуатации генератора ГП-250К:

    • Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя;
    • Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме);
    • Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора;
    • Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С;
    • Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении;
    • Время непрерывной работы не ограничено.
  • Технические характеристики генератора ГП-250К:

    Параметр Значение
    Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
    Форма выходного сигнала генератора синусоида
    Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
    Режим работы непрерывный или импульсный
    Форма огибающей в импульсном режиме меандр
    Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
    Диапазоны согласования 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
    Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 45,3±2,0
    Выходной ток генератора на согласованную нагрузку 8 Ом, А 5,6±0,4
    Напряжение питания генератора от сети переменного тока частотой 50 Гц, В от 187 до 242
    Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 250
    Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 30,0±1,5
    Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В 240±12
    Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже 10
    Переходное сопротивление заземления, Ом, не более 0,1
    Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее 1500
    Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % 12
    Ограничение максимального напряжения (Um) относительно согласованного значения, % 132
    Ограничение максимального тока (Im) относительно согласованного значения, % 132
    Потребляемая мощность от сети переменного тока, Вт, не более 440
    Общий диапазон согласования генератора, Ом от 0,25 до 256
    Габаритные размеры, мм, не более 380 х 352 х 180
    Масса генератора, кг, не более 11
    Температура окружающей среды, °С -30...+40
    Относительная влажность воздуха, при 25°С, % 90
    Атмосферное давление, мм рт. ст. 84,0...106,7 кПа (630...800 мм рт. ст.)
  • Комплект поставки ГП-250К

    Наименование, Индекс Применение Фото Количество
    1. Генератор ГП – 250К ПУИА.566115.034 Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом 1
    3. ПУИА.566115.017 Устройство соединительное 1
    4. ПУИА 566115.018 Провод заземления 1
    5. Разъём USB тип А катал. N 42-709-22 ELFA Под кабель интерфейса RS-485 1
    6. ПУИА 566115.019 Кабель интерфейса RS-232 1
    7. ПУИА.566115.033 Кабель соединительный 1
    8. ПУИА 566115.019 Сумка укладочная генератора ГП-250К 1
    9. Паспорт ПУИА.566115.015 ПС Паспорт генератора ГП-500К 1
  • Дополнительная комплектация ГП-250К

    • 17 700 руб.
      Добавить к заказу

      КИ-500, индукционные клещи

      Предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию без гальванической связи с ней. Используется совместно с поисковым приемником при трассировке коммуникаций
