Трассировка и поиск повреждений индукционным методом

FL10-SET — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя FL10-SET

    При помощи трассопоисковой измерительной системы FL10-SET можно решать различные задачи при эксплуатации силовых кабелей и кабелей связи, а также на предприятиях газо- и водоснабжения.

    Звукочастотный генератор Ferrolux FLG 10 предназначен для поиска кабелей, выбора кабелей из пучка, поиска дефектов кабеля и для локализации металлических труб.

    Новшеством в трассоискателях серии FERROLUX является возможность одновременной передачи трех частот. Благодаря этому не нужно переключать генератор Ferrolux FLG 10 при поиске трассы.

    В сочетании с новым звукочастотным приемником Ferrolux FLE 10 можно проводить измерения новыми методами локализации SuperMax и идентификацию направления сигнала SignalSelect.

    Генератором Ferrolux FLG 10 можно измерять сопротивление шлейфа измеряемого объекта, выходное напряжение и ток, а также угол фазы.

    Особенности трассоискателя FL10-SET

    • Автоматическое согласование полного сопротивления
    • Экономия габаритов и веса прибора благодаря современным NiMh-аккумуляторам
    • Зарядка аккумулятора генератора Ferrolux FLG 10 в течение 3,5 часов на 3 часа работы
    • Контроль и индикация емкости аккумулятора
    • Возможность зарядки аккумулятора от бортовой сети автомобиля
    • Связь с ПК через интерфейс RS-232 для простого обслуживания, а также дистанционное управление прибором Ferrolux FLG 10 через ПК

    Приемник Ferrolux FLE 10

    Назначение приемника Ferrolux FLE 10

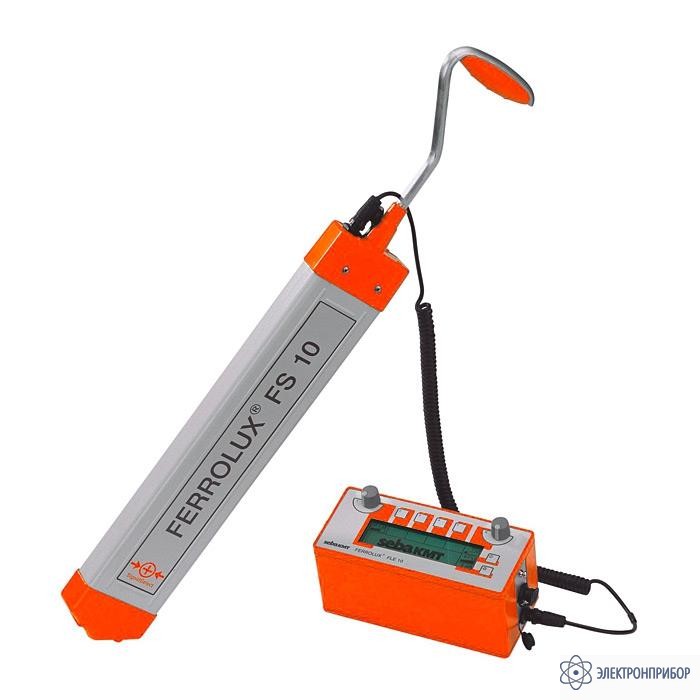

    Приемник звуковой частоты серии Ferrolux FLE 10 с датчиком для поиска трассы FS 10 из комплекта трассоискателя Ferrolux FL объединяет новые методы локализации SuperMax, SignalSelect (идентификация направления сигнала) и традиционные звукочастотные методы. Все необходимые функции в одном трассоискателе!

    Могут использоваться следующие методы локализации:

    • Стандартные методы минимума и максимума
    • SuperMax (Супер-максимум)
    • SignalSelect (Идентификация направления сигнала)
    • Локализация магнитного поля скрутки
    • Измерение глубины (цифровое + метод 45°)
    • Выбор кабеля из пучка
    • Локализация повреждений оболочки
    • Обследование местности

    При помощи нового датчика для поиска трассы FS 10 можно одновременно измерять глубину залегания и силу тока сигнала. Путем поворота ручки датчика на 90° можно легко переходить на другие методы локализации.

    Особенности приемника Ferrolux FLE 10

    • Высокая чувствительность приемника Ferrolux
    • Прямое измерение глубины залегания и силы тока сигнала
    • Трассировка кабеля при помощи направления оператора вправо-влево
    • Возможность прослушивать напрямую аналоговый сигнал
    • Интерфейс RS-232 для связи трассоискателя с ПК
    • Быстрая зарядка аккумуляторов трассоискателя в течение 10 минут на 3 часа работы

    SignalSelect (идентификация направления сигнала)

    При помощи запатентованного метода для идентификации направления сигнала на трассе, названного SignalSelect, значительно повышается надежность и эффективность поиска трассы. Метод особенно необходим на трассах с плотной сетью коммуникаций.

    Генератор Ferrolux FLG 10 создает специальный сигнал звуковой частоты, который подается на испытуемый объект гальванически или индуктивно. Приемник трассоискателя Ferrolux FLE 10 / FS 10 выделяет этот сигнал над трассой и определяет его направление.

    SuperMax (метод Супер-Максимума)

    Стандартный метод максимума из-за своей относительно грубой точности используется лишь для решения задач по зондированию грунта.

    Благодаря специальной связи традиционных методов максимума и минимума в новой трассопоисковой системе FERROLUX реализовано новое решение метода максимума - SuperMax - очень точная локализация с наилучшим сигналом точно над трассой и отсутствие сигнала рядом с трассой.

  • Технические характеристики генератора FLG 10

    Параметр Значения
    Рабочие частоты 491 Гц / 982 Гц / 9820 Гц, автоматический выбор частоты (+ спец. частоты по запросу заказчика)
    Максимальная мощность, Вт 10 (ступенчатая регулировка от 0 до 10 Вт с шагом 0,5 Вт)
    Согласование полного сопротивления, Ом 0,5 ... 1024, автоматическое
    Измеряемые параметры сопротивление шлейфа, напряжение, ток, угол фазы
    Питание NiMh батарея 12 В / 4 Ач
    Время работы, часов не менее 3
    Время заряда аккумулятора, часов 3,5
    Габаритные размеры, мм 250 x 120 x 170
    Вес, кг 2,9
    Рабочая температура минус 10 ... +55 °C

    Технические характеристики приемника Ferrolux FLE 10

    Параметр Значения
    Рабочие частоты
    - активные, кГц 491 Гц, 982 Гц, 9820 Гц
    - пассивные 50 / 60 Гц, 100 / 120 Гц
    Макс. глубина измерения 5 м
    Измерение силы тока 1 мA ... 400 A
    Питание / Время работы
    - щелочные батареи 4 х 1,5 В (LR6) / 20 часов
    - NiCd/NiMh аккумуляторы 4 х 1,5 В (LR6) / 13 часов
    Габаритные размеры, мм
    - приемник FLE 10 220 x 100 x 110
    - датчик FS 10 550 x 100 x 40 (без ручки)
    Вес, кг
    - приемник FLE 10 1,5
    - датчик FS 10 0,9
    Рабочая температура минус 10 ... +55 °C
  • Комплект поставки FL10-SET

    Наименование Количество
    1. Генератор Ferrolux FLG 10 1
    2. Комплект соединительных кабелей для генератора 1
    3. Приемник FLE 10 1
    4. Головные телефоны 1
    5. Датчик FS 10 1
    6. Зарядное устройство 12В для генератора 1
