Трассировка и поиск повреждений индукционным методом

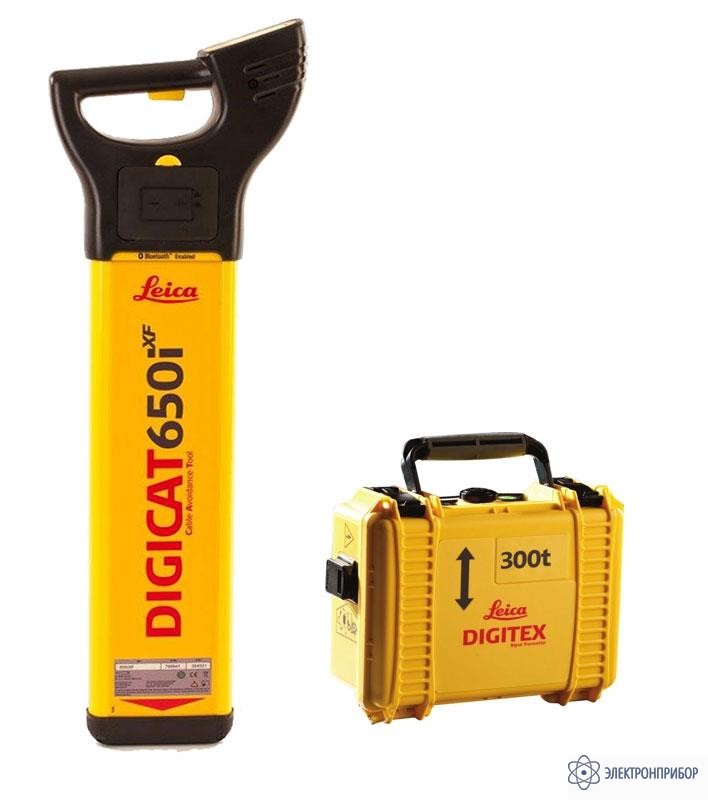

Digicat 650i xf Digitex 300t xf — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя Digicat 650i xf Digitex 300t xf

    Трассоискатель Digicat 650i xf Digitex 300t xf является набором устройств для поиска подземных трасс силовых кабелей (обесточенных и под напряжением), трубопроводов и других объектов и измерения глубины их залегания.

    Трассоискатель способен работать на частотах 512 и 640 Гц и обладает генератором с повышенной выходной мощностью, что дает возможность значительно увеличить дальность поиска.

    Отличительными особенностями трассоискателя Digicat 650i xf Digitex 300t xf является наличие встроенной памяти, позволяющей сохранить параметры поисковых работ длительностью до 80 часов. Передача записанных данных на ПК осуществляется посредством встроенного Bluetooth-модуля.

    Режимы работы трассоискателя Digicat 650i xf Digitex 300t xf

    • пассивный режим «Напряжение» – обнаружение объектов по сигналам частотой 50 Гц,
    • пассивный режим «Радио» – обнаружение объектов по сигналам частотой 15-60 кГц,
    • пассивный режим «Авто» – совместное  использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50 Гц-60 кГц,
    • активные режимы с индукционной или гальванической передачей сигнала в трассу (используются сигналы частотой 512, 640 Гц и 8,192, 32,768 кГц),
    • активный режим с использованием трассопоискового кабеля (для непроводящих трасс),
    • активный режим с использованием зонда Digimouse (для непроводящих трасс, используются частоты 8,192 и 32,768 кГц).
  • Технические характеристики трассоискателя Digicat 650i xf Digitex 300t xf

    Параметр Значение
    Диапазон измерения глубины от 0,3 до 3 м (режим «Напряжение» и активные режимы)
    от 0,3 до 2 м (режим «Радио»)
    0,3 до 10 м (с зондом Digimouse)
    Точность измерения глубины ±10%
    Рабочие условия температура от -20 до 50 ºС, относительная влажность не более 95% без конденсата
    Объем памяти 32 Мб
    Выходная мощность генератора 3 Вт
    Время работы от батарей 30 часов для генератора (4 батареи размера D)
    40 часов для приемника  (6 батарей размера АА)
    Степень защиты корпуса IP 65 для генератора с закрытой крышкой
    IP 54 для приемника
    Размеры генератора 280х260х180мм
    Вес генератора 2,95 кг
    Размеры приемника 760х265х85мм
    Вес приемника 2,7 кг
  • Комплект поставки Digicat 650i xf Digitex 300t xf

    Комплект поставки Digicat 650i xf Digitex 100t:

    Наименование Количество
    1. Трассоискатель Digicat 650i xf Digitex 100t 1
