Трассировка и поиск повреждений индукционным методом

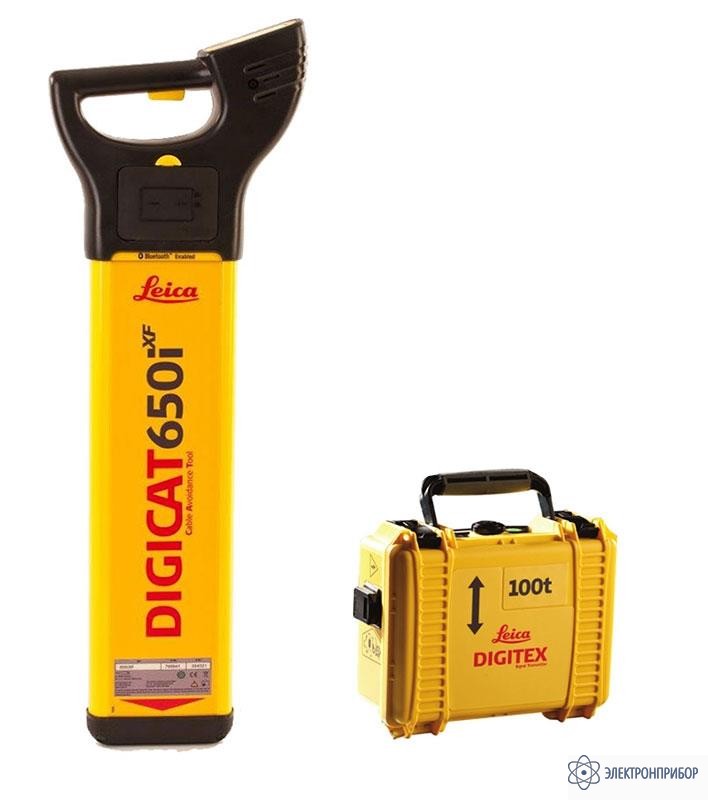

Digicat 650i xf Digitex 100t xf — трассоискатель

Сохранить в PDF Распечатать
  • Назначение трассоискателя Digicat 650i xf Digitex 100t xf

    Трассоискатель Digicat 650i xf Digitex 100t xf – набор оборудования для поиска  подземных трасс силовых кабелей (обесточенных и под напряжением), трубопроводов и других объектов и измерения глубины их залегания.

    Трассоискатель Digicat 650i xf Digitex 100t xf может быть дополнен опциональными принадлежностями, позволяющими обнаруживать непроводящие трассы.

    Использование поисковых сигналов частотой 512 и 640 Гц дает возможность значительно увеличить расстояние, на которое приемник может быть отнесен от генератора.

    Отличительной особенностью трассоискателя Digicat 650i xf Digitex 100t xf является наличие встроенной памяти, позволяющей сохранить параметры поисковых работ длительностью до 80 часов. Передача записанных данных на ПК осуществляется посредством встроенного Bluetooth-модуля.

    Режимы работы трассоискателя Digicat 650i xf Digitex 100t xf

    • пассивный режим «Напряжение» – обнаружение объектов по сигналам частотой 50 Гц (для поиска силовых кабелей),
    • пассивный режим «Радио» – обнаружение объектов по сигналам частотой 15-60 кГц,
    • пассивный режим «Авто» – совместное  использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50 Гц-60 кГц,
    • активные режимы с индукционной или гальванической передачей сигнала в трассу (используются сигналы частотой 512, 640, 8192, 32768 Гц),
    • активный режим с использованием трассопоискового кабеля (для непроводящих трасс),
    • активный режим с использованием зонда Digimouse (для непроводящих трасс, используются частоты 8192, 32768 Гц).
  • Технические характеристики трассоискателя Digicat 650i xf Digitex 100t xf

    Параметр Значение
    Диапазон измерения глубины от 0,3 до 3 м (режим «Напряжение» и активные режимы)
    от 0,3 до 2 м (режим «Радио»)
    0,3 до 10 м (с зондом Digimouse)
    Точность измерения глубины ±10%
    Рабочие условия температура от -20 до 50 ºС, относительная влажность не более 95% без конденсата
    Объем памяти 32 Мб
    Выходная мощность генератора 1 Вт
    Время работы от батарей 30 часов для генератора (4 батареи размера D)
    40 часов для приемника  (6 батарей размера АА)
    Степень защиты корпуса IP 65 для генератора с закрытой крышкой
    IP 54 для приемника
    Размеры генератора 280х260х180мм
    Вес генератора 2,95 кг
    Размеры приемника 760х265х85мм
    Вес приемника 2,7 кг
  • Комплект поставки Digicat 650i xf Digitex 100t xf

    Наименование Количество
    1. Трассоискатель Digicat 650i xf Digitex 100t xf 1
