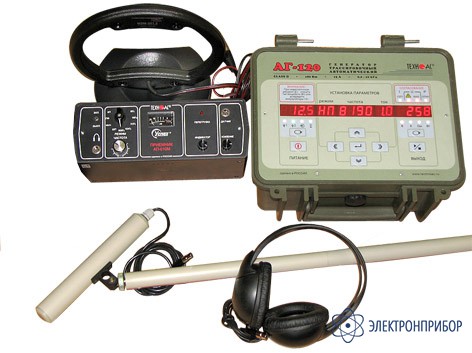

Атлет ТЭК-120 — кабелетрассоискатель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение комплекта Атлет ТЭК-120:

    Кабелетрассоискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 120-270 Вт (в зависимости от режима работы) используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

    Особенности генератора АГ-120:

    • Мультичастотный генератор (200 … 10000 Гц) позволяет работать с любым поисковым приемником, как российского, так и импортного производства, использующих данный диапазон частот;
    • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
    • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
    • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
    • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
    • Высокое выходное напряжение (220 В автоном. / 330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
    • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции;
    • Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
    • Пониженная частота 512 Гц позволяет более точно определить место прохождения коммуникаций в сложных городских условиях.
  • Технические характеристики комплекта Атлет ТЭК-120:

    Описание генератора АГ-120

    Параметр Значения
    Приёмник АП-010М
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В
    Тип элементов питания

    9+1-2,5
    6 х 1,5 В (батареи типа “С”)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 186 х 60 х 25
    Масса, не более, кг 1,5
    Электромагнитный датчик ЭМД-227М
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928; 1024
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Индуктивная антенна ИЭМ - 301.2
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
  • Комплект поставки Атлет ТЭК-120

    Наименование Количество
    1. Приемник 1
    2. Антенна рамочная 1
    3. Электромагнитный датчик 1
    4. Головные телефоны 1
    5. Провода соединительные 1
    6. Руководство по эксплуатации 1
    7. АГ-120 - генератор трассировочный (мощность 180 Вт) 1
    8. Дополнительные принадлежности 1
