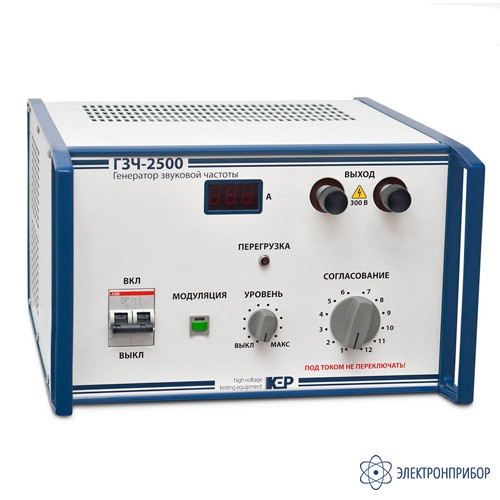

ГЗЧ-2500 — генератор звуковой частоты

Сохранить в PDF Распечатать
  • Назначение генератора звуковой частоты ГЗЧ-2500:

    Генератор звуковой частоты ГЗЧ-2500 предназначен для поиска мест повреждения кабельных линий.

    Особенности генератора звуковой частоты ГЗЧ-2500:

    Входное сетевое напряжение 220 В, 50 Гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.

    В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.

    Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц (например, П-900) возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.

  • Технические характеристики генератора звуковой частоты ГЗЧ-2500:

    Параметр Значение
    Выходная мощность в согласованном режиме, Вт, не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, мА 50
    Частота генерации, Гц 1024/2048
    Частота модуляции, Гц 1,5-3
    Количество ступеней согласования с нагрузкой, шт. 12
    Диапазон сопротивления нагрузки, Ом 0,5...150
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Частота питающей сети, Гц 50 ± 2
    Потребляемая мощность, Вт, не более 3000
    Габаритные размеры, мм 320 х 360 х 200
    Масса, кг, не более 15
  • Комплект поставки ГЗЧ-2500

    Наименование Количество
    1. Генератор звуковой частоты ГЗЧ-2500 1
    2. Провод для подключения испытуемого кабеля (длина 2 м) 1
    3. Руководство по эксплуатации 1
  • Дополнительная комплектация ГЗЧ-2500
