Трассировка и поиск повреждений индукционным методом

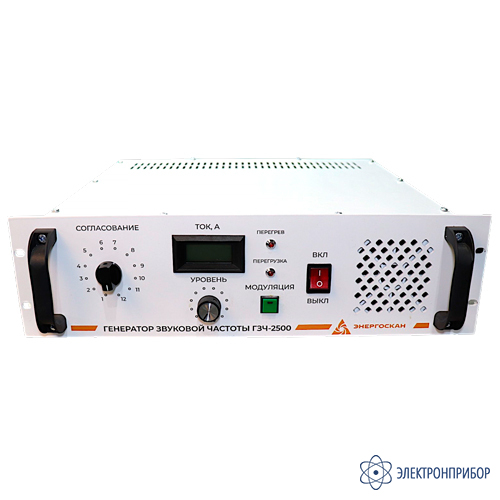

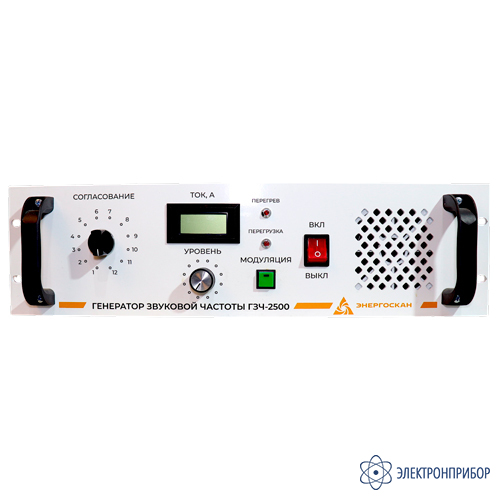

ГЗЧ-2500U3 — генератор звуковой частоты

Код товара: 83153

    • Гарантия

      1 год

    Назначение генератора звуковой частоты ГЗЧ-2500U3:

    Стационарный генератор звуковой частоты ГЗЧ-2500U3 предназначен для определения трасс пролегания и глубины прокладки кабельных линий, труб и прочих подземных инженерных коммуникаций, точного определения мест повреждения кабельных линий индукционным методом.

    Преимущества генератора звуковой частоты ГЗЧ-2500U3:

    • высокая мощность генератора – 2500 В•A (напряжение до 300 В, ток до 50 А);
    • режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц;
    • широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений;
    • защита от перегрузки с индикацией выходного тока;
    • стандартизированный формат исполнения корпуса для установки в 19” стойку (3U);
    • простота управления и надежность генератора.

    Описание генератора звуковой частоты ГЗЧ-2500U3:

    Главной особенностью данного генератора звуковой частоты является высокая мощность, в сочетании с возможностью выдачи напряжения до 300 В и тока до 50 А. Эффективность применения генератора звуковой частоты в различных режимах во многом определяется силой выходного тока. Пропускание по кабелю больших токов помогает при трассировке кабеля или поиске подземных коммуникаций, даже в случае их глубокой прокладки. Также высокий ток и мощность генератора облегчают процесс поиска мест повреждения кабельных линий, особенно в случае недостаточного дожига места повреждения. Таким образом ток до 50 А дает возможность дожечь место повреждения с высоким переходным сопротивлением.

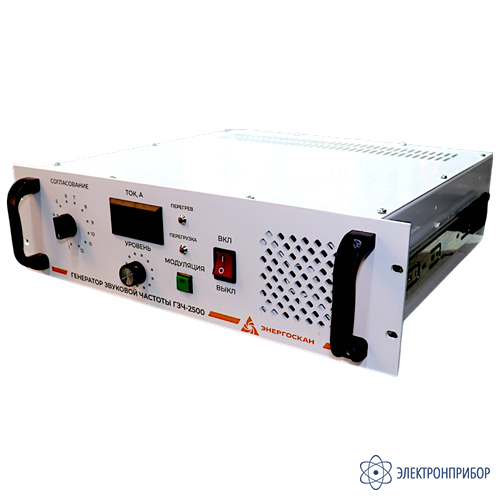

    Модель ГЗЧ-2500U3 предназначена для установки в мобильные электротехнические лаборатории в 19 дюймовую стойку. Высота корпуса составляет 3U (133,5 мм).

    Примечание: для эффективного трассопоиска и ОМП индукционным методом рекомендуется укомплектовать ГЗЧ-2500U3 поисковым индукционным приемником, настроенным на частоты ГЗЧ-2500U3.

  • Технические характеристики генератора звуковой частоты ГЗЧ-2500U3:

    Параметр Значение
    Выходная мощность в согласованном режиме, ВА  не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 50
    Частота генерации, Гц 1024 / 2048
    Частота модуляции, Гц 1,5 - 3
    Количество ступеней согласования с нагрузкой, шт. 12
    Диапазон сопротивления нагрузки, Ом 0,5...150
    Согласование с сопротивлением нагрузки ручное
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Экран индикатор выходного тока
    Защита - защита от превышения нагрузки
    - защита от перегрева
    - гальваническая разводка сигнальной цепи
    Частота питающей сети, Гц 50 ± 2
    Потребляемая мощность, Вт не более 3000
    Габаритные размеры, мм 487 х 472,5 х 133,5
    Масса, кг 17

  • Комплект поставки ГЗЧ-2500U3

    № Наименование Количество
    1 Генератор звуковой частоты ГЗЧ-2500U3 1
    2 Кабель питания 1
    3 Провод подключения, длина 2 м 2
    4 Провод заземления, длина 2 м 1
    5 Комплект документации 1
