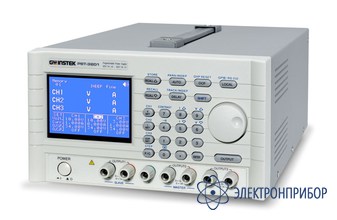

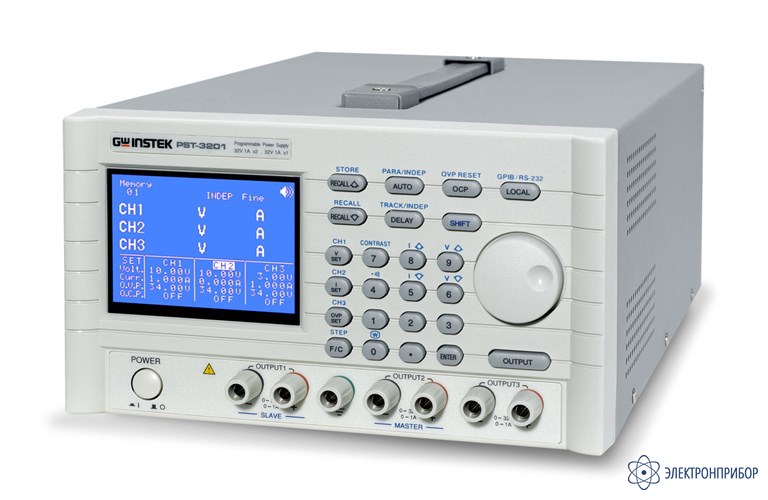

PST-3201 — программируемый линейный источник питания

Код товара: 22336
  • 46658-11

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      46658-11 до 21.03.2026

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Назначение программируемого линейного источника питания PST-3201:

    Программируемый линейный источник питания PST-3201: Максимально 32 В, 1 А, 64 Вт на канал; Три канала; Микропроцессорное управление, ЦАП 12 бит; Высокое разрешение (10 мВ, 1 мА); ЖК-дисплей: 192 × 128; Одновременная индикация режимов работы и выходных параметров; Удобный интерфейс настройки; Высокая стабильность, низкие пульсации; Защита от перенапряжения, перегрузки, перегрева; Логическое управление вентилятором охлаждения при изменении выходной мощности; Встроенный источник звукового предупреждения; Встроенная процедура калибровки; Запись/считывание до 100 профилей; Автовоспроизведение профилей от 0,1 с; Интерфейс RS-232 (опция GPIB); Послед./парал. соединение каналов; Автотрекинг каналов; Масса 10 кг.

  • Технические характеристики программируемого линейного источника питания PST-3201:

    Параметр Значения
    ВЫХОДНОЕ НАПРЯЖЕНИЕ (В)
    Канал 1 0...32
    Канал 2 0...32
    Канал 3 0...32
    ВЫХОДНОЙ ТОК (А)
    Канал 1 0...1
    Канал 2 0...1
    Канал 3 0...1
    ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ (В)
    Канал 1 0...33
    Канал 2 0...33
    Канал 3 0...33
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность Изменение напряжения питания: ≤ 3 мВ
    Изменение тока нагрузки: ≤ 3 мВ
    Уровень пульсаций ≤ 1 мВср.кв./3 мВпик-пик , 20 Гц…20 МГц
    Время установления ≤ 100 мс при изменении (0,1…0,9 / 0,9…0.1) Uмакс.
    Дрейф ≤ 10-4 + 10 мВ (20 мВ при Uмакс. > 36 В)
    Температурный коэффициент < 10-4 + 3 мВ (О °C...40 °C)
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность Изменение напряжения питания: ≤ 3 мА
    Изменение напряжения на нагрузке: ≤ 3 мА
    Уровень пульсаций ≤ 3 мАср.кв. (5 мАср.кв. при Iмакс. > 3,5 А), 20 Гц…20 МГц
    Дрейф < 1,5 x 10-4 + 10 мA
    Температурный коэффициент < 10-4 + 3 мA (0°C...40°C)
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Дискретность установки 10 мВ (20 мВ при Uмакс. > 36 В); 1 мА (2 мА при Iмакс. > 3,5 А)
    Погрешность установки ± (0,05% + 10 мB)
    ± (0,1% + 5 мA)
    ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ, АВТОТРЕКИНГ
    Нестабильность ± (0,1% + 20 мВ)
    Погрешность трекинга При изменении тока нагрузки: ≤ 20 мВ
    ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ КАНАЛОВ
    Погрешность установки ± (0,05% + 10 мВ)
    ± (0,1% + 10 мA)
    ПАМЯТЬ
    Объем 100 ячеек (запись/считывание профилей)
    ТАЙМЕР
    Функции Задание времени автовоспроизведения профилей
    Время воспроизведения одного профиля 0,1 с … 100 мин
    Максимальное время воспроизведения 100 мин × 100
    Дискретность установки 0,1 с
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Интерфейс RS-232 (опция GPIB)
    Программирование Язык программирования SCPI
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц
    Габаритные размеры 230 х 140 х 380 мм
    Масса 10 кг

  • Комплект поставки PST-3201

    Наименование Количество
    Программируемый линейный источник питания PST-3201 1
    Шнур питания 1
    Соединительные провода 1
    Руководство по эксплуатации 1
