IT 6121B, IT-6121B

Источники питания

IT6121B — прецизионный программируемый источник питания с высокой скоростью переключения

Код товара: 57924
  • 79337-20

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      79337-20 до 07.10.2025

    • Производитель

      ITECH

    • Артикул

      IT6121B

    Назначение прецизионного программируемого источника питания с высокой скоростью переключения IT6121B:

    Прецизионный программируемый источник питания с высокой скоростью переключения IT6121B предназначен для испытания силовых модулей для аэрокосмической отрасли, испытания печатных плат, испытания медицинского оборудования, испытания электронных выпрямителей и т.д.

    Описание прецизионного программируемого источника питания с высокой скоростью переключения IT6121B:

    Прецизионный программируемый источник питания постоянного тока серии IT6100B (мощностью от 86 до 1200 Вт) с высокой скоростью нарастания выходного напряжения и разрешением до 0,1 мВ / 0,01 мА. Этот, самый новый режим формирования формы выходного формы сигнала, который широко используется в аэрокосмических силовых модулях и других высокоточных испытательных системах, дает возможность выходному напряжению или току нарастать с высокой скоростью без выбросов. Кроме того источники питания серии IT6100B имеют встроенный коммуникационный интерфейс связи USB / RS232 / GPIB, а панель управления поддерживает программирование для создания списков, что может предоставить простые в использовании многоцелевые решения в части заданных воздействий в соответствии с требованиями заказчика и требованиями к условиям тестирования.

    Нарастающий фронт высокого напряжения

    По сравнению с обычными источниками питания с высокой скоростью нарастания выходного напряжения, источники питания серии IT6100B уменьшают возникающие при этом пульсации и переходные помехи до минимального уровня. Выходное напряжения с высокой скоростью нарастания, формируемое предлагаемыми источниками питания, подходит для любых, требующих проверки на устойчивость к воздействиям испытаний и гарантируют высокую достоверность полученных в ходе их проведения результатов.

    Цифровой вольтметр и миллиомметр

    Серия источников питания IT6100B имеет встроенный прецизионный цифровой вольтметр и омметр. Цифровой омметр: обеспечивает четырехпроводной метод измерения сопротивление (схема Кельвина), диапазон измерения: от 0 до 1 Ом. Цифровой 5½ разрядный вольтметр позволяет измерять внешнее напряжение в диапазоне от 0 до 40 В.

    Особенности прецизионного программируемого источника питания с высокой скоростью переключения IT6121B:

    • Линейная регулировка выхода, высокая скорость, надежность, низкий уровень собственных шумов;
    • Высокая точность и разрешение;
    • Нарастающий фронт высокого напряжения;
    • Встроенный 5½ цифровой вольтметр и омметр;
    • Объем памяти: 100 групп;
    • Режим списка;
    • Функция таймера (0,01 - 60000 с);
    • Выносная обратная связь (четырехпроводное подключение) для компенсации падения напряжения на линии подключения нагрузки;

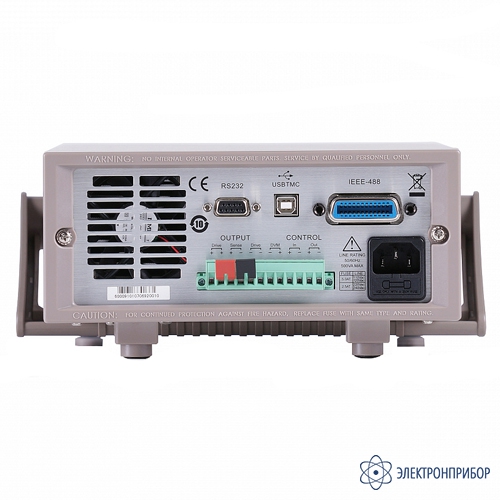

    • Встроенный коммуникационный интерфейс связи RS232 / USB / GPIB и поддержка протокола SCPI.

  • Технические характеристики прецизионного программируемого источника питания с высокой скоростью переключения IT6121B:

    Параметр Значение
    Выходные параметры Напряжение 0-20 В
    Ток 0-5 А
    Мощность 100 Вт
    Нестабильность выходных параметров при изменении нагрузки Напряжение <0,01%+1 мВ
    Ток <0,05%+1 мА
    Нестабильность выходных параметров по сети питания Напряжение <0,01%+2 мВ
    Ток <0,05%+0,1 мА
    Уровень пульсаций и шумов (в полосе 20 Гц – 20 МГц) Напряжение <1 мВ (с.к.з.) / <3 мВ (п-п)
    Ток <3 мА (с.к.з.)
    Разрешение установки или программирования Напряжение 1 мВ
    Ток 0,1 мА
    Погрешность установки или программирования Напряжение ±0,03%+3 мВ
    Ток ±0,05%+2 мА
    Разрешение дисплея Напряжение 0,1 мВ
    Ток 0,01 мА
    Погрешность измерения Напряжение ±0,02%+3 мВ
    Ток ±0,05%+2 мА
    Переходная характеристика (типовые значения)
    Изменение нагрузки (50% -100% восстановление нагрузки до 75 мВ) <200 мкс
    Изменение установки нарастания напряжения <20 мс
    Изменение установки от 0% до 100%
    Время изменение напряжения от 10% до 90%
    Изменение установки спада напряжения <200 мс
    Изменение установки от 0% до 100%
    Время изменение напряжения от 10% до 90%
    Защита от перенапряжения Диапазон (типовой) 1-19 В
    Погрешность (типовая) ± (установленное значение * 0,5% + 0,5 В)
    Отклик (типовое значение) <10 мс
    Цифровой вольтметр (напряжение постоянного тока)
    Погрешность ±0,02%+10 мВ
    Разрешение дисплея 0,1 мВ если не более 10 В; 1 мВ если более 10 В
    Диапазон напряжения для дифференциального режима 0-40 В (пиковое)
    Диапазон напряжения для несимметричного режима 0-30 В (пиковое)
    Коэффициент ослабления несимметричного сигнала <0,1%
    Вес 7 кг

  • Комплект поставки IT6121B

    № Наименование Количество
    1 Мощный источник питания постоянного тока IT6121B 1

    Дополнительная комплектация IT6121B:

    (Поставляется за отдельную плату)

    № Наименование
    1 IT-E121 Кабель связи RS232
    2 IT-E122 Кабель связи USB
    3 IT-E135 Кабель связи GPIB
    4 IT-E151А (для источников питания мощностью до 1200 Вт) комплект для монтажа 19-дюймовую в стойку
