VERDO PP1104 — источник питания 60 В, 5 А, 300 Вт

Код товара: 84800
  • 90374-23

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90374-23 до 01.11.2028

    • Артикул

      274059

    Сертификаты

    Назначение источника питания 60 В, 5 А, 300 Вт VERDO PP1104:

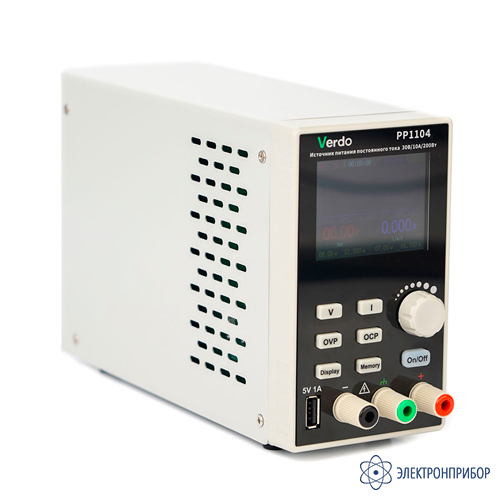

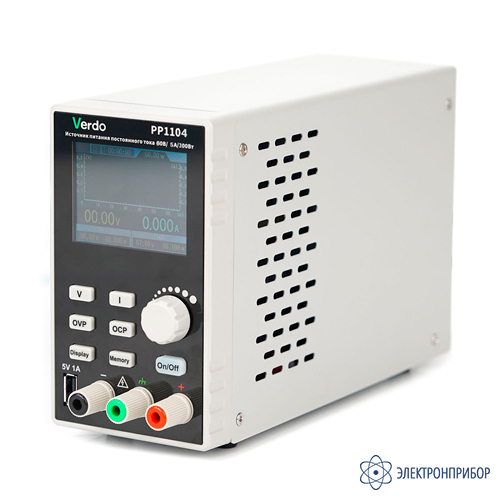

    Источник питания VERDO PP1104 программируемый лабораторный имеет импульсную схемотехнику, благодаря чему при компактном размере и небольшой цене обеспечивают выходное напряжение до 60 В, ток до 5 А и мощностью до 300 Вт. Цветной графический дисплей лабораторного источника питания VERDO PP1104 позволяет строить на экране тренды измеренных выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность управлять режимами работы источника питания с ПК.

    Особенности источника питания 60 В, 5 А, 300 Вт VERDO PP1104:

    • тестирование работоспособности печатной платы зарядки/разрядки;
    • функция быстрой зарядки от USB порта;
    • одновременная индикация установленных и измеренных выходных параметров;
    • функция сохранения 4 наборов параметров канала для быстрого доступа;
    • режимы стабилизации напряжения и тока;
    • 2,8” цветной ЖК-дисплей, 240 х 320, 65536 цветов;
    • отдельная кнопка отключения нагрузки;
    • функция мониторинга выходного сигнала в графической форме;
    • режим работы по списку (тайминг) на 10 групп;
    • защита по току и напряжению с возможностью задания пороговых значений;
    • запоминание установок при выключении прибора;
    • поддержка SCPI команд;
    • система охлаждения.

    Описание источника питания 60 В, 5 А, 300 Вт VERDO PP1104:

    Одноканальные программируемые лабораторные источники питания VERDO PP1100 имеют импульсную схемотехнику, благодаря чему при компактном размере, небольшой массе и небольшой цене обеспечивают выходные напряжения до 60В, токи до 10А и мощность до 300 Вт. Приборы снабжены функцией защиты по напряжению и току, памятью на 4 группы параметров и режимом работы по списку. Цветной графический дисплей позволяет строить на экране тренды измеренных самим прибором выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность полностью управлять режимами работы прибора с ПК. Все это делает VERDO PP1100 идеальным выбором для небольших лабораторий, ремонтных и сервисных служб, а также учебных заведений.

    Внешний вид и органы управления.

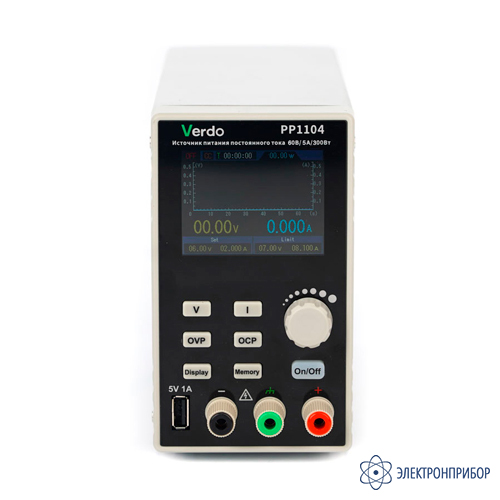

    Передняя панель.

    1.Область отображения.

    2.Кнопка «Ток»: установка значения силы тока.

    3.Ручка: выбор меню или изменение значения.

    4.Кнопка настройки перегрузки по току: установка параметров защиты от перегрузки по току.

    5.Кнопка вызова памяти: 5 наборов параметров канала могут быть сохранены для быстрого вывода. Нажмите и удерживайте эту клавишу, чтобы войти в интерфейс редактирования формы выходного сигнала.

    6.Кнопка включения / выключения канала. Кнопка подсвечивается при включении канала. Нажмите и удерживайте эту клавишу, чтобы включить или выключить функцию автоматического запуска при включении питания.

    7.Выходные разъёмы источника питания.

    8.USB-порт для зарядки (без функции чтения/ записи). Зарядка 5В/1А; поддержка QC2.0, QC3.0, BC1.2, Apple, Huawei FCP, Samsung AFC, протокол быстрой зарядки 5 В, выход быстрой зарядки 9 В, максимальная мощность 12 Вт, при превышении максимальной мощности выход быстрой зарядки отключается.

    9.Кнопка переключения между числовым и графическим отображением.

    10.Кнопка настройки защиты от повышенного напряжения: установка параметров защиты от перенапряжения.

    11.Кнопка «Напряжение»: установка параметров выходного напряжения.

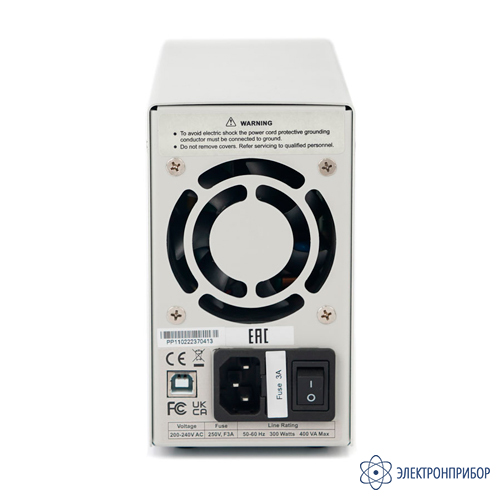

    Задняя панель.

    1.Вентиляционное отверстие.

    2.Кнопка питания: включение/выключение прибора.

    3.Предохранитель.

    4.Разъем питания переменного тока.

    5.USB Порт: управление прибором с помощью программного обеспечения ПК.

    Особенности прибора.

    Источник питания оснащён цветным ЖК дисплеем, на котором может отображаться информация в двух режимах: графическом и цифровом. Высококонтрастный и яркий дисплей позволяет комфортно работать с прибором и считывать показания. Блок питания имеет современный дизайн, а удобное расположение органов управления создают дополнительные удобство и комфорт в работе.



    Экран прибора позволяет одновременно отображать установленные и измеренные значения напряжения, тока, а также позволяет выводить на экран потребляемую мощность подключенной нагрузки. Указанная функция может быть весьма полезна при разработке электронных устройств, а также при их диагностике и ремонте.

    Для удобства работы источник питания оснащен памятью с возможностью быстрого вызова на 4 преднастройки.

    Для формирования выходного сигнала произвольной формы в приборе реализована функция редактирования с возможностью задания 10 контрольных точек.



    Источник питания оснащён USB-портом, что позволяет его подключать к ПК для более удобной работы.

    Внешний вид окна ПО.

    Окно ПО управления можно разделить на несколько функциональных областей:

    • область отображения измеренных значений напряжения, силы тока и мощности;

    • область отображения графика изменения во времени измеренных значений напряжения, силы тока и мощности;

    • область установки значений напряжения, силы тока, пороговых значений напряжения, силы тока;

    • область вызова преднастроек;

    • область редактирования выходного сигнала произвольной формы.

    ПО управления позволяет сохранять данные в формате Excel.

  • Комплект поставки VERDO PP1104

    № Наименование Количество
    1 Источник питания 60 В, 5 А, 300 Вт VERDO PP1104 1

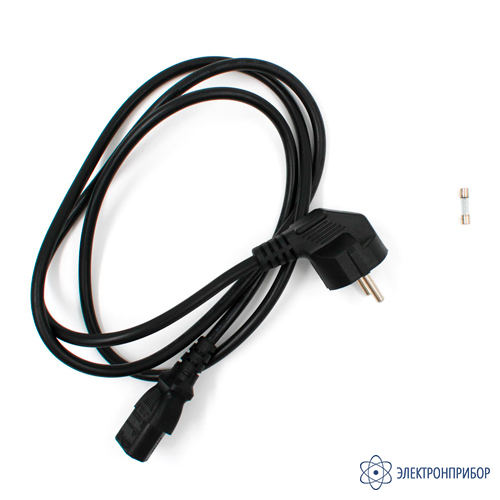

    2 Кабель питания 1
    3 CD-диск с программным обеспечением 1
    4 Плавкий предохранитель 1
    5 USB-кабель 1
    6 Руководство по эксплуатации 1

  • Файлы для VERDO PP1104

Файлы для VERDO PP1104
