АКИП 1136K, АКИП1136K

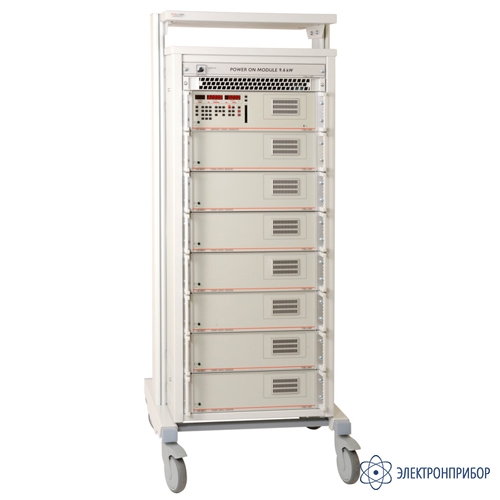

АКИП-1136K — источник питания
Код товара: 52930-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
55412-13 до 19.09.2029
-
Производитель
Описание источника питания АКИП-1136K:
АКИП-1136K - программируемый линейный источник питания с функцией формирования сигнала произвольной формы, выпускается в десяти модификациях.
Особенности источника питания АКИП-1136K:
- Линейные источники питания (10 моделей): Pвых 3600 Вт;
- Диапазон Uвых (10 номиналов): 16/ 18/ 20/ 24/ 32/ 40/ 48/ 64/ 80/ 100 В;
- Диапазон Iвых (10 номиналов): 36 А …220 A;
- Генерация напряжения и тока произвольной формы: 1000 точек (Arb);
- Высокая скорость нарастания и спада Uвых (2 В/мкс);
- Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации;
- Режимы стабилизации напряжения (CV) и тока (СС);
- Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107);
- 2 цифровых 5-ти разрядных индикатора тока и напряжения;
- Выход обратной связи “sense” для подключения удаленной нагрузки;
- Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ);
- Интерфейсы дистанционного управления: GPIB, аналоговый вход (программирование и мониторинг);
- Режим импульсного тока 3хIном. – опция 8810/103;
- Внутренняя память (100 ячеек): профили настройки- запись/вызов;
- Удобное программное обеспечение с библиотекой готовых форм;
- Высокая стабильность, малый дрейф, низкие пульсации;
- Алюминиевый корпус, встраиваемый в стойку 19″;
- Форм-фактор: управляемый модуль + 10 блоков расширения, источники поставляются в одном подкатном 19” шкафах.
-
-
Технические характеристики источника питания АКИП-1136K:
Параметр АКИП-
1136K-16-220АКИП-
1136K-18-200АКИП-
1136K-20-180АКИП-
1136K-24-150АКИП-
1136K-32-110АКИП-
1136K-40-90АКИП-
1136K-48-77АКИП-
1136K-64-55АКИП-
1136K-80-45АКИП-
1136K-100-36Диапазон выходных напряжений и токов Выходное напряжение, В 16 18 20 24 32 40 48 64 80 100 Выходной ток, А 220 200 180 150 110 90 77 55 45 36 Установка выходных параметров Дискретность установки 1 мВ, 1 мА 1 мВ, 1 мА 2 мВ, 2 мА 2 мВ, 2 мА 2 мВ, 5 мА 5 мВ, 10 мА 5 мВ, 10 мА 5 мВ, 20 мА 5 мВ, 20 мА 10 мВ, 20 мА Погрешность установки U 0,025% +10 мВ 0,025% +20 мВ Погрешность установки I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА Погрешность изменения U 0,1% + 10 мВ 0,1% + 20 мВ Погрешность изменения I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА Стабилизация напряжения (CV) Нестабильность при изменении I нагрузки от 0 до 100 % 2 х 10-5 + 2 мВ Нестабильность при изменении температуры 10-4/ К Нестабильность при изменении U питания ±10 % 5*10-5 Уровень пульсаций (Uскз), до 1 МГц 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ Дрейф за 8 часов 10-4 t уст. при изменении нагрузки от 20 до 100 % и компенсации в пределах 0,2 % Uном. < 600 мкс < 600 мкс < 300 мкс < 300 мкс < 300 мкс < 200 мкс < 200 мкс < 200 мкс < 200 мкс < 200 мкс Время отклика U выхода на изменения в опорных точках, при Cвых отклонения (без нагрузки/номинальной нагрузки):
0 - Uном, tr (10 ... 90 %);
Uном – 0 В, tf (90 ... 10 %)< 10 мкс;
< 10 мкс< 11 мкс;
< 11 мкс< 12 мкс;
< 12 мкс< 15 мкс;
< 15 мкс< 20 мкс;
< 20 мкс< 25 мкс;
< 10 мкс< 30 мкс;
< 30 мкс< 40 мкс;
< 40 мкс< 50 мкс
< 50 мкс< 60 мкс
< 60 мксСтабилизация тока (CC) Нестабильность при изменении U на нагрузке от 0 до 100 % 2 х 10-4 Нестабильность при изменении U питания ±10 % 10-4 Нестабильность при изменении температуры 2 х 10-4/ К Уровень пульсаций (Iскз), до 1 МГц 0,5 мА 1 мА 1 мА 1 мА 1 мА 0,5 мА 1 мА 1 мА 1 мА 1 мА Дрейф за 8 часов 5 х 10-4 Время отклика Iвых. на изменения в опорных точках, при Cвых. отклонения
(без нагрузки / номинальной нагрузки):
0 – Uном, tr (10 ... 90 %);
Uном – 0 В, tf (90 ... 10 %)< 0,2 мс;
< 0,2 мсДистанционное управление Интерфейс GPIB, USB (опция) Интерфейс аналогового дистанционного управления 0…10 В (программирование / мониторинг) Формирование сигнала произвольной формы Количество точек От 2 до 1000 Данные точки Напряжение, ток и размер (время) шага Время шага От 200 мкс до 100 с (для каждой точки интерполяции) Режим последовательности Бесконечный или от 1 до 255 циклов повторения Режим запуска Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления Память 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 мб Общие характеристики Напряжение питания 3 фазы, 400 В ±10 %, 48~65 Гц Потребляемая мощность 8250 ВА Разрешение дисплея Два 5-разрядных цифровых индикатора напряжения и тока Рабочие условия 0…40 °C Условия хранения -20…70 °С Габаритные размеры 434 ×134,5 × 437 мм (1 блок мощностью 320 Вт) Масса ≤ 18 кг для 1-го блока мощностью 320 Вт -
Комплект поставки АКИП-1136K
№ Наименование Количество 1 Источник питания АКИП-1136K в соответствующей модификации 1 2 Подкатная стойка 19" 1 3 Соединительная шина 120 мм2 2 4 15-контактный кабель управления 10 5 Карта памяти 512 кБ 1 6 Кабель питания 1 7 Руководство по эксплуатации 1 -
