VERDO PP1503 — источник питания 2х60В/3А, 6В/3А

Код товара: 84868
  • 90819-23

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90819-23 до 21.12.2028

    • Артикул

      275404

    Сертификаты

    Назначение источника питания 2х60В/3А, 6В/3А VERDO PP1503:

    Программируемый источники питания постоянного тока VERDO PP1503 имеет традиционную линейную схемотехнику, благодаря чему выдает выходное напряжение до 60 В и ток до 3 А высокого качества по 3-м независимым регулируемым каналам, 1-й и 2-й из них – основные, а 3-й- вспомогательный.

    Линейный лабораторный источник питания VERDO PP1503 подходит для использования в научной лаборатории, разработчикам сложной электроники и сервисным службам.

    Особенности источника питания 2х60В/3А, 6В/3А VERDO PP1503:

    • линейная схема выпрямления напряжения;
    • возможность экспорта файлов;
    • встроенный регистратор выходного тока/напряжения;
    • система автоматического охлаждения;
    • последовательное и параллельное соединения каналов в трекинг-режиме;
    • коммуникационные интерфейсы USB Host/Dеvice, RS232 и LAN;
    • кнопки отключения нагрузки по каждому каналу;
    • функция регистратора данных с записью выходных параметров (напряжение, ток) и их отображение в графическом виде;
    • программирование работы по списку (тайминг) 100 групп;
    • интеллектуальная система охлаждения;
    • 3 независимых регулируемых канала: 2 канала по 60В/3А +1 канал по 6В/3А;
    • максимальная мощность (общая): 378 Вт;
    • защита от перенапряжения/перегрузки по току;
    • режимы стабилизации напряжения и стабилизации тока с автоматическим переключением.

    Описание источников питания серии VERDO PP1500:

    Программируемые источники питания постоянного тока VERDO PP1500 имеют традиционную линейную схемотехнику, благодаря чему выдают выходное напряжение (до 30 В или 60 В) и ток (до 3 А или 6 А) высокого качества по 3-м независимым регулируемым каналам, 1-й и 2-й из них – основные, а 3-й - вспомогательный. Поддержка параллельного и последовательного управления каналами в трекинг режиме, программируемый выход по спискам, встроенный регистратор, графический дисплей, развитые средства для подключения к ПК позволяют рекомендовать этот прибор для использования в научной лаборатории, разработчикам сложной электроники, сервисным службам и прочим.

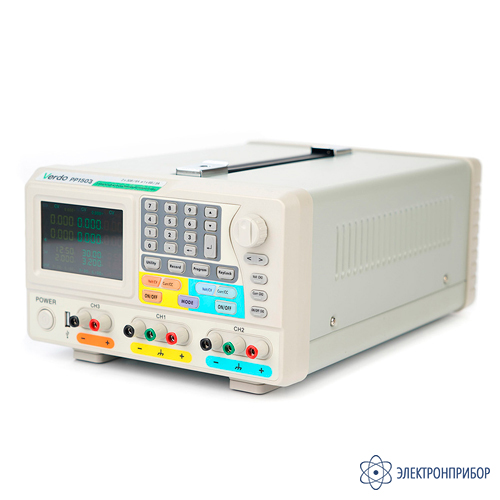

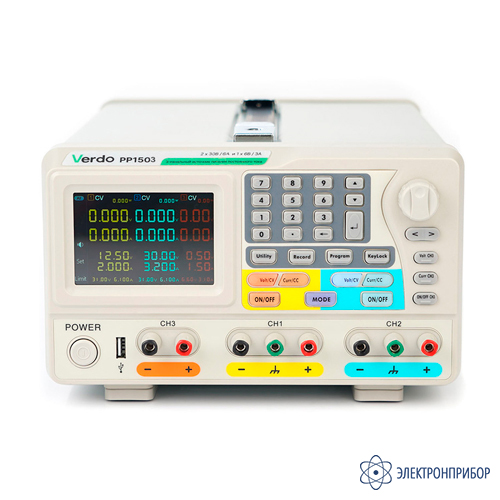

    Внешний вид и органы управления

    1. ЖК-Дисплей.
    2. Область цифровых клавиш.
    3. Кнопки управления в меню.
    4. Кнопки управления в меню.
    5. Кнопки управления в меню.
    6. Кнопки управления в меню.
    7. Зона управления CH3:
      Volt CH3 - установка выходного напряжения CH3;
      Curr CH3 - установка выходного тока CH3;
      ON/OFF CH3 - включение/выключение выхода CH3.
    8. Зона управления каналом CH2:
      Volt CH2 - установка выходного напряжения CH2;
      Curr CH2 - установка выходного тока CH2;
      ON/OFF CH2 - включение/выключение выхода CH2.
    9. Выходные клеммы CH2.
    10. MODE - переключение между все-канальным режимом (CH1 & CH2 & CH3) и двухканальным режимом (CH1 & CH2).
    11. Выходные клеммы СH1.
    12. Выходные клеммы СH3.
    13. Порт USB Host.
    14. Кнопка питания.
    15. Зона управления каналом CH1:
      Volt CH1 - установка выходного напряжения CH1;
      Curr CH1 - установка выходного тока CH1;
      ON/OFF CH1 - включение/выключение выхода CH1.
    16. Функциональные клавиши:
      Utility - клавиша меню режима вывода, утилита, информация, настройки порта;
      Record - сохранение настроек, автоматическая запись и просмотр записи;
      Program - программирование выхода;
      KeyLock - блокировка клавиш.

    Задняя панель

    1. Разъем LAN.
    2. Разъем USB.
    3. Разъем COM.
    4. Розетка питания.
    5. Предохранитель.
    6. Вентилятор.

    Интерфейс прибора

    Источник питания VERDO PP1500 предоставляет пользователю удобный интерфейс для управления режимами работы прибора. На экране прибора одновременно отображается установки пользователя по каждому каналу: режим стабилизации (ток или напряжение), заданное значение напряжения в режиме стабилизации напряжения, заданное значение тока в режиме стабилизации тока, лимиты ограничения тока и напряжения. Так как прибор имеет встроенный измеритель напряжения и тока, то на экране также отображается реальное измеренное значение напряжения и тока, а также выходная мощность по каждому каналу.

    Цветной экран позволяет отображать данные по каждому каналу своим цветом: канал 1 – желтым, канал 2 – голубым, канал 3 – оранжевым.

    Линейная схема выпрямления

    Программируемые источники питания постоянного тока VERDO PP1500 имеют традиционную линейную схемотехнику, благодаря чему выдают выходное напряжение высокого качества с низким уровнем шумов и пульсаций.

    Типичный уровень пульсаций выходного напряжения в полосе до 20 МГц не превышает 10 мВпик-пик.

    Развитые функции программирования выхода прибора

    Программируемые источники питания постоянного тока VERDO PP1500 позволяют пользователю задавать различные сценарии изменения выходного напряжения или тока.

    Прямо с передней панели прибора пользователь может задать наборы, объединяющие выходное напряжение, ток и длительности работы на этом шаге прибора по 2-м основным каналам, при этом количество наборов этих параметров может достигать до 1 миллиона при сохранении на внешней флешке, или до 100 (внутренняя память прибора). Установленные последовательности изменений выходных напряжений/токов могут выполняться прибором как в последовательном режиме, так и в режиме циклического повтора. Прибор может отображать на экране прибора заданную последовательность режимов работы как в табличном, так и в графическом виде.

    Встроенный регистратор данных

    Программируемые источники питания постоянного тока VERDO PP1500 позволяют не только сохранять до 100 групп настроек прибора, но и осуществлять запись до 10 тысяч групп результатов измеренных значений выходного напряжения, тока и мощности во внутреннюю память прибора или на внешнее USB-запоминающее устройство по любому выбранному каналу.

    Для просмотра сохраненных данных может применяться как табличный, так и графический вид.

    Режимы трекинга каналов

    Управление основными (1-м и 2-м) каналами программируемых источников питания постоянного тока VERDO PP1500 может осуществляться в разных режимах:

    • независимый режим: все каналы управляются независимо друг от друга;

    • параллельный трекинг каналов: в этом режиме каналы 1 и 2 подключаются параллельно, при этом напряжение каждого канала устанавливается одинаковым, а выходной ток объединенных каналов равен сумме токов в каждом канале;

    • последовательный трекинг каналов: в этом режиме каналы 1 и 2 подключаются последовательно, при этом ток каждого канала устанавливается одинаковым, а выходное напряжение объединенных каналов равно сумме напряжений в каждом канале;

    • независимый трекинг каналов: в этом режиме при изменении напряжения или тока одного канала напряжение или ток другого канала будет изменяться пропорционально (режим отслеживания).

    Управление через ПК

    Источники питания  серии VERDO PP1500 обладают интерфейсами LAN, USB и RS-232, которые позволяют организовывать удалённое управление прибором как при помощи ПО, поставляемого с прибором, так и при помощи команд SCPI.

    Программное обеспечение, поставляемое с прибором, позволяет управлять базовым функционалом источника питания: устанавливать значения тока и напряжения для каждого из трёх каналов источника питания, устанавливать ограничения выходов по току и напряжению, задавать ступенчатое напряжение с требуемым шагом и интервалом по времени, сохранять данные в формате Excel.

  • Технические характеристики источника питания 2х60В/3А, 6В/3А VERDO PP1503:

    Параметр Значение
    VERDO PP1501 VERDO PP1502 VERDO PP1503
    Канал Канал 1,
    канал 2    		 Канал 3 Канал 1 Канал 2 Канал 3 Канал 1 Канал 2 Канал 3
    Выходной диапазон Напряжение на канал 0 – 30 В 0 – 6 В 0 – 30 В 0 – 6 В 0 – 60 В 0 – 6 В
    Ток на канал 0 – 3 А 0 – 3 А 0 – 6 А 0 – 3 А 0 – 3 А 0 – 3 А
    Мощность на канал 0 – 90 Вт 0 – 18 Вт 0 – 180 Вт 0 – 18 Вт 0 – 180 Вт 0 – 18 Вт
    Разрешение (установка/измерение) Напряжение 1 мВ
    Ток 1 мА
    Погрешность установки/измерения Напряжение ≤0,03% + 10 мВ
    Ток ≤0,1% + 40 мА
    Нестабильность по изменению нагрузки Напряжение ≤0,01% + 3 мВ
    Ток ≤0,01% + 3 мА
    Нестабильность по напряжения питания Напряжение ≤0,01% + 3 мВ
    Ток ≤0,01% + 3 мА
    Шум и пульсации (20 Гц - 20 МГц) Напряжение ≤50 мВпик-пик *(типично 10 мВпик-пик)
    Дополнительная температурная погрешность (установка/ измерение) Напряжение ≤0,03% + 10 мВ
    Ток ≤0,1% + 5 мА
    Погрешность трекинг-режима (типично) Напряжение ≤0,02% + 5 мВ
    Ток ≤0,1% + 30 мА
    Общая спецификация
    Подключение к ПК USB: Host, Device поддерживает протокол USB TMC, RS232, LAN
    Дисплей 4-дюймовый цветной ЖК-дисплей, 480 x 320 пикселей, 65536 цветов
    Память 1 миллион точек/100 групп данных установок 10 тысяч групп данных
    Питание ~220 В (от 198 VRMS до 264 VRMS) частота: 50/60 Гц
    Электромагнитная совместимость соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
    Безопасность соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
    Нормальные условия температура: от +20°С до +30°С,
    относительная влажность: не более 80%
    Рабочие условия эксплуатации температура: от +0°С до +40°С,
    относительная влажность: не более 80%
    Габаритные размеры 158 х 358 х 250 мм
    Масса (нетто) VERDO PP1501: 9,8 кг
    VERDO PP1502: 12 кг
    VERDO PP1503: 12 кг

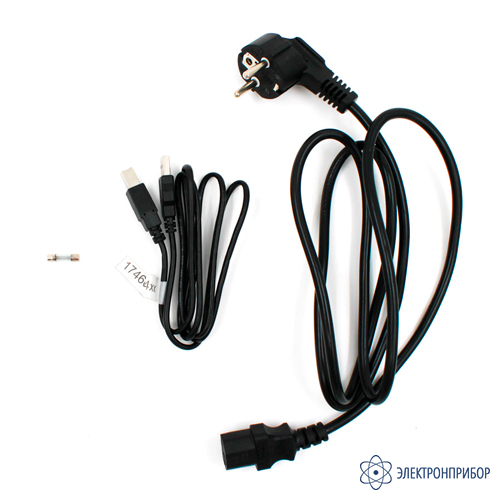

  • Комплект поставки VERDO PP1503

    № Наименование Количество
    1 Источник питания 2х60В/3А, 6В/3А VERDO PP1503 1
    2 Шнур питания 1
    3 USB кабель 1
    4 Предохранитель 1
    5 CD-диск c программным обеспечением для подключения к персональному компьютеру 1
