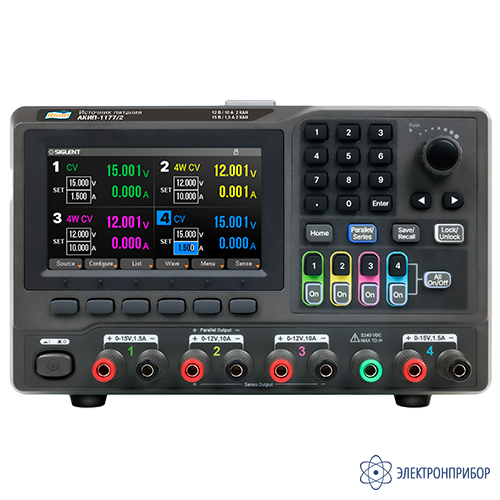

АКИП-1177 — источник питания

Код товара: 84900
  • 97994-26
    Источник питания АКИП-1177 Источник питания АКИП-1177
    3 варианта исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      97994-26 до 17.03.2031

    • Производитель

      АКИП

    Назначение источника питания АКИП-1177:

    Серия АКИП-1177 - это 4-канальные программируемые линейные источники питания постоянного тока.

    Источник питания постоянного тока серии АКИП-1177 оснащен 4,3-дюймовым TFT-LCD дисплеем, удобным интерфейсом и отличными показателями производительности. Отображение формы сигнала в реальном времени обеспечивает инженерам информативный пользовательский интерфейс.

    Серия АКИП-1177 состоит из трех моделей, которые имеют четыре независимых выхода с номинальными значениями выходного напряжения 32 В, 12 В или 30 В и общей выходной мощностью 240 Вт, 285 Вт или 400 Вт.

    Минимальное разрешение может быть установлено на уровне 1 мВ/1 мА. АКИП-1177 оснащены защитой от перенапряжения и перегрузки по току для защиты устройства. Все эти возможности делают АКИП-1177 высокоточным, малошумным и высоконадежным решением для питания, подходящим для использования как в производстве, так и в исследованиях.

    Особенности источника питания АКИП-1177:

    •     4 канала с независимым управлением, поддержка последовательного и параллельного подключения КАН2 и КАН3;
    •     понятный графический интерфейс с режимами отображения формы сигнала и таймера;
    •     5-разрядный дисплей для отображения значений напряжения и тока с минимальным разрешением 1 мВ, 1 мА;
    •     быстрое время отклика выхода: < 50 мкс;
    •     канал высокого тока поддерживает функцию дистанционной компенсации напряжения, максимальное напряжение компенсации составляет 0,6 В;
    •     защита от перенапряжения и перегрузки по току обеспечивает безопасную и точную работу;
    •    4,3-дюймовый TFT-LCD дисплей (разрешение 480*272);
    •     стандартные интерфейсы: USB и LAN;
    •     модуль USB-GPIB является опциональным;
    •     высота 3U, возможна установка в 19" стойку;
    •     внутреннее хранилище данных для настроек и параметров;
    •     встроенный веб-сервер для связи с приборами, не требующий установки программного обеспечения;
    •     полная поддержка набора команд программирования SCPI, а также драйвер LabView для дистанционного управления и автоматизации системы.

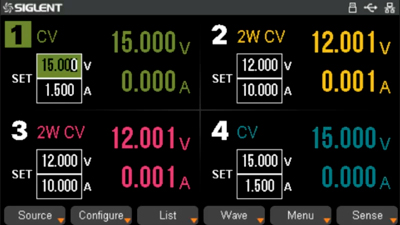

    Высокое разрешение и высокоточный выход

    Высокое разрешение 1 мВ/1 мА обеспечивает превосходную точность настройки и считывания. Это обеспечивает точный выход даже при минимальных изменениях напряжения или тока. Это невозможно для источников питания с низким разрешением.

    Последовательный/параллельный/независимый режим

    Последовательная и параллельная функции позволяют объединить два канала в один выход с большей выходной мощностью, расширяя диапазон применения. Каждый из 4 каналов может быть включен или выключен независимо или все вместе.

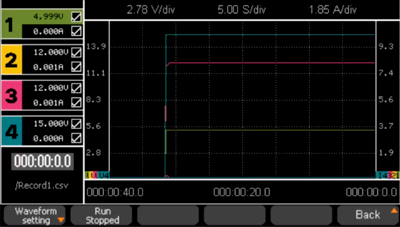

    Отображение формы сигнала в реальном времени

    Программируемый линейный источник питания постоянного тока серии АКИП-1177 благодаря цветному дисплеем с разрешением 480×272 позволяет отображать изменения формы сигнала напряжения и тока по всем 4 каналам.

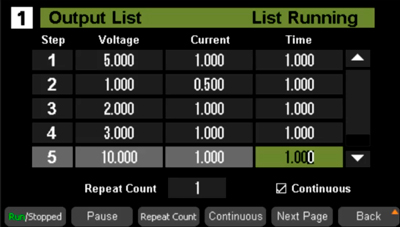

    Работа со списком

    Редактируя значение и продолжительность настройки одного шага, функция списка может генерировать несколько последовательностей для удовлетворения сложных требований к испытаниям. Пользователь может редактировать последовательность из 50 шагов или импортировать файл последовательности через USB. С помощью панели можно управлять 8 наборами встроенных выходных сигналов.

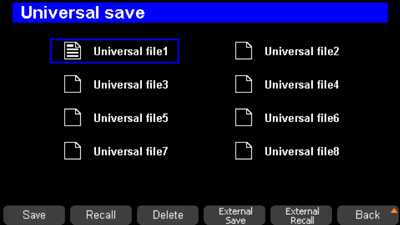

    Параметры сохранения/вызова настроек

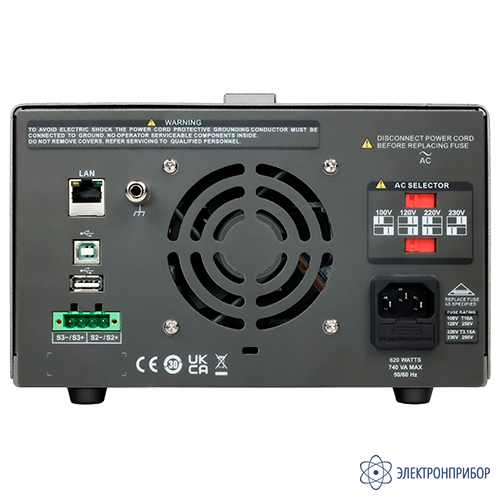

    Источник питания позволяет пользователям сохранять в памяти несколько типов файлов для последующего вызова. Источник питания имеет энергонезависимую внутреннюю память и доступ к внешней памяти через интерфейс USB Host на задней панели.

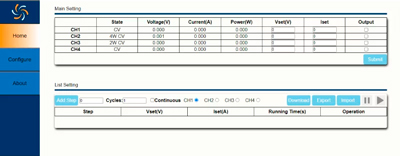

    Удобное веб-управление

    В стандартную комплектацию источника питания входят интерфейсы связи USB и LAN, а в качестве опции - модуль USB-GPIB. Встроенный веб-сервер позволяет управлять и контролировать работу источника питания непосредственно через веб-браузер, исключая необходимость установки программных драйверов или приложений. Встроенная виртуальная панель управления более проста и удобна в использовании.

  • Сравнительные характеристики источников питания АКИП-1177:

    Модель Канал 1 Канал 2 Канал 3 Канал 4 Мощность
    Кан 1 / Кан 2
    АКИП-1177/1 0…6 В
    0…3,2 А    		 0…32 В
    0…3,2 А    		 0…32 В
    0…3,2 А    		 0…6 В
    0…3,2 А    		 102,4 Вт
    АКИП-1177/2 0…15 В
    0…1,5 А    		 0…12 В
    0…10 А    		 0…12 В
    0…10 А    		 0…15 В
    0…1,5 А    		 120 Вт
    АКИП-1177/3 0…15 В
    0…1,5 А    		 0…30 В
    0…6 А    		 0…30 В
    0…6 А    		 0…15 В
    0…1 А    		 180 Вт

    Технические характеристики источника питания АКИП-1177:

    Параметр Значение
    АКИП-1177/1 АКИП-1177/2 АКИП-1177/3
    Установка выходных параметров
    Дискретность установки 1 мВ / 1 мА
    Дискретность измерения 1 мВ / 1 мА
    Погрешность установки напряжения ± (0,03 % + 10 мВ)
    Погрешность при объединении каналов ± (0,01 % + 5 мВ) при последовательном объединении
    ± 200 мВ
    Погрешность установки тока ± (0,3 % + 10 мА)
    Стабилизация напряжения / CV
    Нестабильность ± (0,01 % + 2 мВ) при изм. напряжения питания
    ± (0,01 % + 10 мВ) при изм. тока нагрузки 2-х проводная схема
    ± (0,01 % + 2 мВ) при изм. тока нагрузки 4-х проводная схема
    Уровень пульсаций (до 20 МГц) ≤ 350 мкВ скз
    Нестабильность ± (0,1 % + 3 мА) при изм. напряжения питания
    ± (0,1 % + 3 мА) при изм. напряжения нагрузки
    Дистанционное управление
    Интерфейсы USB, LAN, опция - GPIB
    Общие данные
    Условия эксплуатации:
    - температура
    - влажность
    5…40 °C
    ≤ 80 %
    Напряжение питания 230 В (± 10 %), 50 Гц
    Максимальная потребляемая мощность 470 Вт / 570 ВА 620 Вт / 740 ВА 720 Вт / 910 ВА
    Габаритные размеры 221 х 133 х 300 мм 221 х 133 х 360 мм
    Масса 8 кг 12 кг

  • Комплект поставки АКИП-1177

    № Наименование Количество
    1 Источник питания постоянного тока АКИП-1177 в выбранном исполнении 1
    2 Сетевой кабель 1
    3 Кабель USB 1
    4 Комплект соединительных проводов «под зажим» - крокодил (красный/ черный) 1
    5 Комплект соединительных проводов «банан 4 мм» - крокодил (красный/ черный) 1
    6 Краткое руководство пользователя 1
