ITM3124, IT M3124

Источники питания

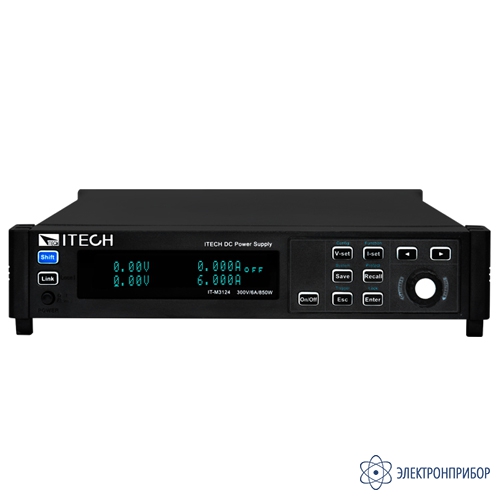

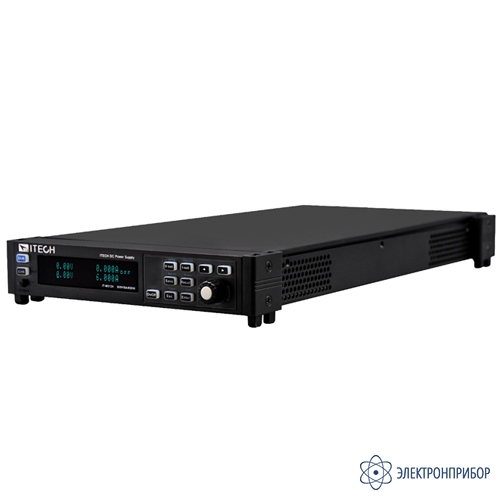

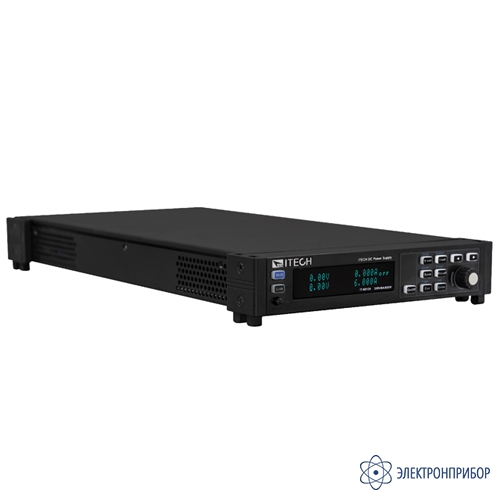

IT-M3124 — источник питания постоянного тока

Код товара: 71675
  • 90967-24

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      90967-24 до 11.01.2029

    • Производитель

      ITECH

    Описание источника питания постоянного тока IT-M3124:

    Серия источников питания постоянного тока IT-M3100 это универсальность, высокая мощность и производительность в компактном форм-факторе, 1/2 1U, которая подходит для различных этапов производства электроники, таких как исследования, разработка, проверка, регулировка и интеграция автоматических систем. Специальная конструкция ножек позволяет осуществлять штабелирование источников питания друг на друга. Серия IT-M3100 имеет гибкую модульную архитектуру, в которую входит 12 моделей с различными пределами тока и напряжения, источники питания могут комбинироваться по принципу «главный-ведомый» для достижения требуемых значений выходной мощности и имеют несколько режимов синхронизации, максимальное кол-во каналов реализуемое серией IT-M3100 составляет 256 (16 х16).

    Особенности источника питания постоянного тока IT-M3124:

    • Ультракомпактный размер, 1/2 1U;
    • Регулируемая скорость нарастания / падения выходноготока, для удовлетворения различных условий испытаний;
    • Высокая скорость тестирования, до 10 раз в секунду;
    • До 100 шагов в режиме списка, возможность генерацииразличных динамических сигналов;
    • Регулируемая скорость петли стабилизации напряжения и тока, удержание режима СС и CV;
    • Параллельный режим работы, легкоеуправление с одного устройства;
    • Независимое управление несколькими каналами, один интерфейссвязи может контролировать до 16 каналов, максимально возможное количество -256 каналов;
    • Поддержка вывода различных таймингов каждого канала, возможностисинхронизации или задержки выхода, и поддерживает вывод различных соотношенийнапряжения;
    • Поддержка CANOPEN, LXI, SCPI и других протоколов связи;
    • Пять дополнительных плат с функцией plug-and-play, обеспечивающиеинтерфейсы RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, внешниеаналоговые и IO-интерфейсы связи;
    • Поддержка функции TRACE, может регистрировать сигналы напряжения и тока в режимереального времени (поддерживается программой);
    • Функция проверки заряда аккумулятора;
    • Программный сторожевой таймер обеспечивает болеенадежное и безопасное решение для автоматического тестирования батареи;
    • Различные защитные функции, такие как OVP, ± OCP, ± OPP, OTP, обеспечивают безопасность испытания;
    • Имеет функцию самоблокировки, устройство само блокируетсяи отключает выход.

    Функции и преимущества источника питания постоянного тока IT-M3124:

    Ультра компактный - всего 1/2 1U

    Размер источника питания серии IT-M3100 составляет всего 1/2 1U, однако его максимальная выходная мощность достигает 850 Вт. Помимо высокой удельной мощности, источник питания обладает высокой точностью, разрешением и стабильностью. Максимальное выходное напряжение составляет 600 В, а максимальный выходной ток 100 А. Поскольку выходное характеристики источника ограничены мощностью, более низкий ток можно получить при более высоком напряжении, а более низкое напряжение - при более высоком токе, тем самым, один источник питания подходит для использования в различных областях применения.

    Режим приоритета CC и CV

    Серия IT-M3100 поддерживает функцию приоритета CC / CV, которая в значительной степени облегчает процесс тестирования, особенно быстродействующих устройст или устройств чувствительных к перегрузкам по току. Пользователи могут получить быстрое время нарастания напряжения в режиме приоритета CV, что необходимо при тестировании быстродействующих устройств. Пользователи также могут выбрать режим приоритета CC во избежание выброса тока, это незаменимо при проверке ИУ, работающего в режиме СС. Серия источников питания IT-M3100 используется в различных областях применения, таких как лазерное тестирование, тестирование интегральных схем, тестирование заряда и разряда, военной техники, моделирование переходного процесса источника питания в автомобильной электронике и так далее.

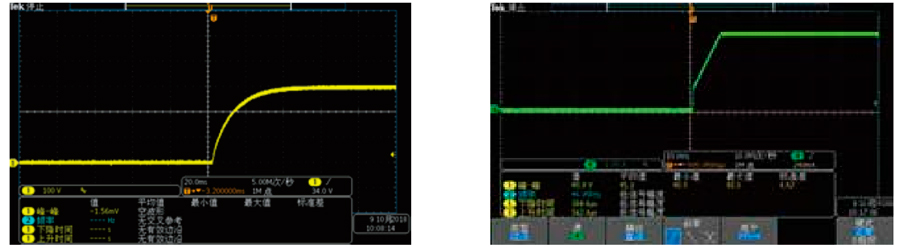

                                      Приоритетное напряжение CV без превышения                                                                    Приоритетное напряжение CC без превышения

    Синхронизация

    IT-M3100 оснащен функцией синхронизации между несколькими источниками питания. Можно использовать 3 варианта синхронизации: вкл / выкл, режим отслеживания, режим дублирования. В режиме синхронизации также работают следующие функции: включения / выключения, сохранения / повторного вызова, режима приоритета, увеличения или уменьшения напряжения и значения тока, а также для функции защиты. Регулировку напряжения и тока можно производить пропорционально между несколькими устройствами.

  • Технические характеристики источника питания постоянного тока IT-M3124:

    Параметр Значение
    Номинальное значение Напряжение 0~300 В
    Ток 0~6 A
    Мощность 850 Вт
    Регулирование нагрузки (% от выходного сигнала + смещение) Напряжение ≤0.01%+100 мВ
    Ток ≤0.1%+20 мА
    Линейное регулирование (% от выходного сигнала + смещение) Напряжение ≤0.01%+150 мВ
    Ток ≤0.1%+20 мА
    Настройки разрешения Напряжение 10 мВ
    Ток 1 мА
    Разрешение обратного считывания Напряжение 10 мВ
    Ток 1 мА
    Точность настройки (в течение 12 месяцев, 25°C, 5°C) Напряжение ≤0.03%+200 мВ
    Ток ≤0.1%+20 мА
    Точность обратного считывания Напряжение ≤0.03%+200 мВ
    Ток ≤0.1%+20 мА
    Пульсация (20 Гц - 20 МГц) Напряжение ≤300 мВ p-p
    Ток ≤50 мА rms
    Установка коэффициента температуры напряжения ±(PPM/℃ + смещение) Напряжение 100 PPM/°C+100 мВ
    Ток 200 PPM/°C+100 мА
    Обратное считывание коэффициента температуры ±(PPM/℃ + смещение) Напряжение 100 PPM/°C+100 мВ
    Ток 200 PPM/°C+100 мА
    Время нарастания напряжения (без нагрузки) ≤60 мс
    Время нарастания напряжения (при полной нагрузке CR) ≤200 мс
    Время падения напряжения (без нагрузки) ≤6 мс
    Время падения напряжения (при полной загрузке CR) ≤300 мс
    Время переходного отклика Выходное напряжение восстанавливается в пределах 0,5% от номинальной мощности (нагрузка 10%-90%)≤1 мс
    Вход переменного тока Напряжение 1 176 В ~ 264 В (полная загрузка)
    Напряжение 2 99 В ~ 121 В (600 Вт)
    Частота 47 Гц ~ 63 Гц
    Стабильность настройки - 30 минут (PPM+смещение) Напряжение 100 PPM/°C+30 мВ
    Ток 200 PPM/°C+60 мА
    Стабильность настройки - 8 часов (PPM+смещение) Напряжение 100 PPM/°C+30 мВ
    Ток 200 PPM/°C+60 мА
    Стабильность обратного считывания - 30 минут (PPM+смещение) Напряжение 100 PPM/°C+30 мВ
    Ток 200 PPM/°C+60 мА
    Стабильность обратного считывания - 8 часов (PPM+смещение) Напряжение 100 PPM/°C+30 мВ
    Ток 200 PPM/°C+60 мА
    КПД (полное напряжение и полная мощность) 82 %
    Напряжение компенсации дистанционного измерения 3 В
    Время отклика команды 10 ~ 600 мс
    Коэффициент мощности 0.98
    Максимальный входной ток 11 А
    Максимальная входная мощность 1100 ВА
    Функциии защиты OVP/OCP/OTP
    Изоляция (выход на землю) 600 В
    Температура хранения -10 - 70 °C
    Рабочая температура 0 - 40 °C
    Габариты 505 х 234 х 58 мм
    Вес 5 кг

  • Комплект поставки IT-M3124

    № Наименование Количество
    1 Источник питания постоянного тока IT-M3124 1
