ITC73303 — программируемый источник питания постоянного тока с тремя выходами

Код товара: 57785
  • 77507-20

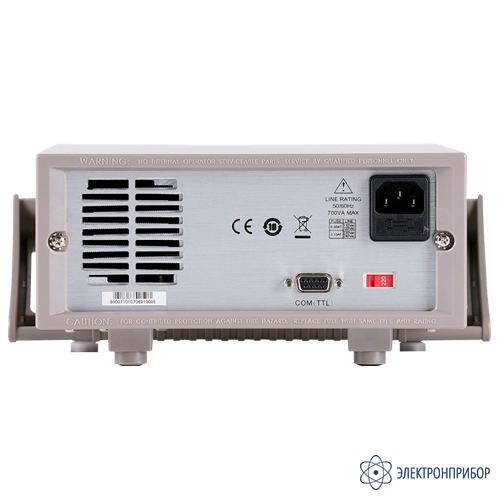

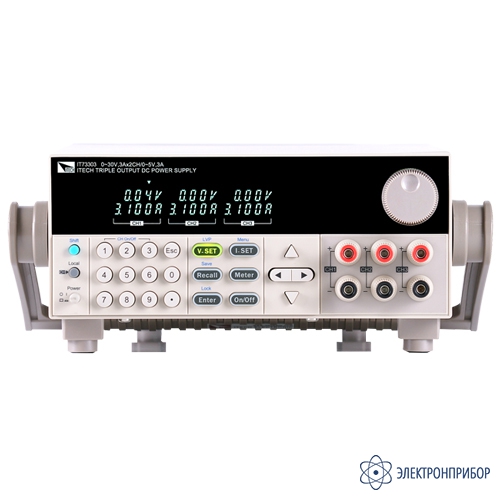

    Программируемый источник питания постоянного тока с тремя выходами ITC73303 Программируемый источник питания постоянного тока с тремя выходами ITC73303

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77507-20 до 19.02.2025

    • Производитель

      ITECH

    • Артикул

      Б0000004969

    Сертификаты

    Описание программируемого источника питания постоянного тока с тремя выходами ITC73303:

    Трехканальный программируемый источник питания постоянного тока ITC73303. Имеет два регулируемых канала по напряжению 0-30 В и току 0-3 А, третий канал 0-5 В и 0-3 А.

    Особенности программируемого источника питания постоянного тока с тремя выходами ITC73303:

    • Три выходных напряжения, все регулируемые. Каналы CH1, CH2 с диапазоном регулирования: 0~30 В, канал CH3 с диапазоном регулирования: 0~5 В, диапазон тока: 0~3 А;
    • Каналы CH1 и CH2 можно настроить на последовательный/параллельный/следящий режим, в последовательном режиме максимальное напряжение составляет 60 В, в параллельном режиме максимальный ток равен 6 А;
    • Внесен в госреестр СИ;
    • Напряжения и токи для трех каналов могут отображаться одновременно;
    • Небольшой размер 1/2 2U;
    • Вакуумно-люминесцентный дисплей;
    • Функциональные кнопки со светодиодной подсветкой;
    • Высокая точность, дискретность и стабильность;
    • Переключатель для управления состоянием выхода;
    • Ограничение напряжения и защита от перегрева;
    • Интеллектуальное управление вентилятором, энергосбережение, подавление шума;
    • Поддержка коммуникационного интерфейса RS232, IT-E121 для связи по интерфейсу RS232, IT-E122 для связи по USB-интерфейсу;
    • Низкий уровень пульсаций и низкий уровень шума;
    • Функция памяти на случай отключения;
    • Возможность контроля с помощью компьютерного программного обеспечения;
    • Объем памяти – 27 групп для сохранения и обратного вызова;
    • Возможность регулировки напряжения или тока с помощью ручки;
    • Возможность регулировки пошагового изменения с помощью кнопки со стрелкой влево/вправо.

  • Технические характеристики программируемого источника питания постоянного тока с тремя выходами ITC73303:

    Параметр Значение
    Номинальные значения (0 °C - 40 °C) Напряжение 0-30 В × 2, 0-5 В × 1
    Ток 0-3 А × 2, 0-3 А × 1
    Мощность CH1: 90 Вт, CH2: 90 Вт, CH3: 15 Вт
    Стабилизация напряжения (% от выходного сигнала + отключение) При изменении напряжения питания ≤0,1%+4 мВ
    При изменении тока нагрузки ≤0,1%+4 мВ
    Стабилизация тока (% от выходного сигнала + отклонение) При изменении напряжения питания ≤0,2%+3 мА
    При изменении напряжения на нагрузке ≤0,2%+3 мА
    Дискретность установки Напряжение 10 мВ
    Ток 1 мА
    Дискретность измерения Напряжение 10 мВ
    Ток 1 мА
    Погрешность установки (в течение 12 месяцев) (25 °C ± 5 °C) (% от выходного сигнала + отключение Напряжение ≤0,6%+20 мВ
    Ток ≤0,2%+10 мА
    Погрешность измерения (25 °C ± 5 °C) (% от выходного сигнала + отключение) Напряжение ≤0,6%+20 мВ
    Ток ≤0,2%+10 мА
    Пульсации и шум (20 Гц~20 МГц) Напряжение ≤5 мВ (двойная амплитуда) и 1 мВ (действующее значение)
    Ток ≤6 мА (действующее значение)
    Время нарастания Напряжение CH1≤150 мс, CH2≤150 мс, CH3≤150 мс
    Время спада Ток CH1≤2,5 с, CH2≤2,5 с, CH3≤200 мс
    Время переходного процесса ≤200 мкс (стандартное);
    условия испытания: 50% -100%, частота = 1 кГц, восстановление до 75 мВ
    Вход переменного тока Напряжение 1 110 В ± 10%
    Напряжение 2 220 В ± 10%
    Частота 47-63 Гц
    Стабильность установки – 8 ч (% от выходного сигнала + отклонение) Напряжение ≤0,1%+10 мВ
    Ток ≤0,1%+5 мА
    Стабильность измерения – 8 ч (% от выходного сигнала + отклонение) Напряжение ≤0,1%+20 мВ
    Ток ≤0,1%+5 мА
    Технические характеристики предохранителя 6,3 А (110 В) / 3,15 А (220 В)
    Время отклика на команду 20 мс (стандартное)
    Коэффициент мощности 0,7 (стандартный)
    Максимальный входной ток 4,5 А (110 В) / 2,2 А (220 В)
    Максимальная входная кажущаяся мощность 700 ВА
    Температура хранения -10℃~70℃
    Функция защиты Защита максимального напряжения (LVP – Limit Voltage Protection)/ защита от перегрева (OTP – Over Temperature Protection)
    Стандартный интерфейс COM(TTL)
    Изоляция (от выхода до земли) 200 В
    Рабочая температура 0~40 ℃
    Размеры (мм) 214,5 мм * 88,2 мм * 354,6 мм
    Вес (нетто) 7,1 кг

  • Комплект поставки ITC73303

    № Наименование Количество
    1 Программируемый источник питания постоянного тока с тремя выходами ITC73303 1
    2 USB-кабель 1
    3 Шнур питания 1
    4 Сертификат калибровки 1
    5 Руководство пользователя 1
    6 Методика поверки 1
