B2961A, B 2961 A, B-2961-A

Источники питания

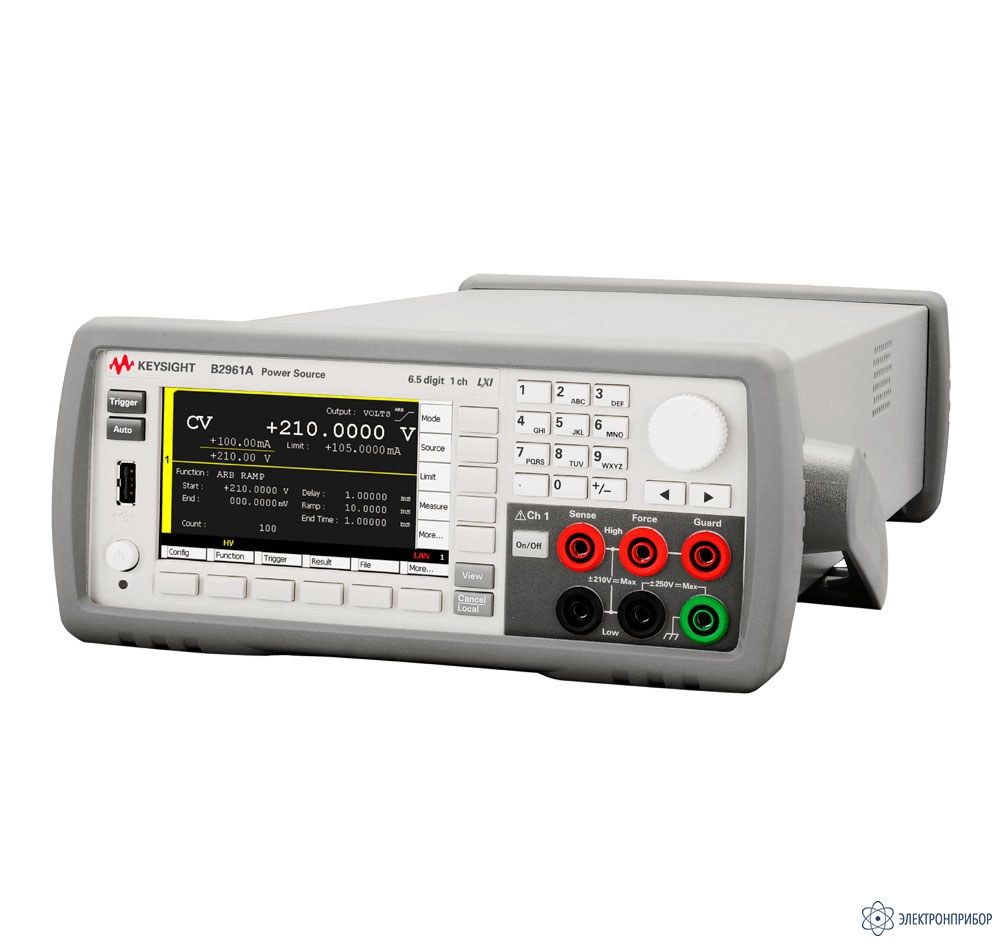

B2961A — 6½-разрядный источник питания с низким уровнем шумов

Код товара: 61622
  • 79117-20

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      79117-20 до 01.09.2025

    • Производитель

      Keysight (Agilent), Малайзия

    Описание 6½-разрядного источника питания с низким уровнем шумов B2961A:

    Принцип действия источника питания постоянного тока основан на выпрямлении и фильтрации напряжения сети питания и формировании на основе полученного сигнала выходных напряжения и силы тока.
    Принцип действия генератора сигналов произвольной формы основан на прямом цифровом синтезе. Генератор формирует синусоидальные, прямоугольные, пилообразные, треугольные, трапецеидальные, экспоненциальные, импульсные сигналы и сигналы произвольной формы.

    Прибор позволяет воспроизвести любой сигнал, описанный и занесенный в память. Также генератор обеспечивает свиппирование сигнала по линейному и логарифмическому законам в разных направлениях.

    Три опциональных фильтра для различных задач.

    Там, где требуется сверхнизкий уровень шума, источник B2961A может использоваться с одним из трех опциональных внешних фильтров.
    Для решения конкретной задачи можно выбрать фильтр, наиболее подходящий по цене и характеристикам.
    Фильтр LNF обеспечивает такой же уровень шумов, как у источников питания/сигналов с линейным стабилизатором, а фильтр HC-ULNF, обеспечивающий ультранизкий уровень шумов, с широким диапазоном по току и фильтр ULNF, обеспечивающий ультранизкий уровень шумов, уменьшают шум до впечатляющего значения 10 мкВскз.

    Фильтры HC-ULNF и ULNF уменьшают шум приборов Keysight B2961A до 10 мкВскз в диапазоне частот от 10 Гц до 20 МГц.
    Фильтры HC-ULNF и ULNF отличаются диапазонами тока и напряжения. HC-ULNF позволяет подавать напряжение до 21 В и ток до 500 мA, а ULNF – соответственно 42 В и 105 мА.
    Столь низкие шумовые характеристики востребованы при испытаниях чувствительных к шуму устройств, таких как АЦП и ЦАП, а также различных аналоговых и РЧ ИС.
    HC-ULNF и ULNF минимизируют плотность шума до 1 нВскз/√Гц на частоте 10 кГц, что требуется для оценки фазового шума генераторов, таких как ГУН, кварцевые генераторы и др.
    Для максимально гибкого тестирования можно выбрать одну из двух настроек выходного импеданса – 50 Ом (2-проводная схема) и импеданс, близкий к нулю (4-проводная схема).

    Фильтр LNF поддерживает весь диапазон биполярных напряжений и токов до 210 В и 3 А.

    Фильтр LNF поддерживает широкий диапазон биполярных напряжений и токов B2961A (до 210 В/3 A) при уровне шумов, сравнимым с уровнем шумов линейных источников питания.
    Кроме того, использование фильтра LNF позволяет выполнять измерения по четырехпроводной схеме, устраняющей влияние измерительных кабелей.
    В приложениях с меньшими требованиям к шумоподавлению фильтр LNF обеспечивает минимальные шумовые характеристики при разумной цене.

    Встроенная функция контроля напряжения/силы тока с разрешением 4,5 разряда.
    B2961A имеют встроенную функцию контроля напряжения/силы тока с разрешением 4½ разряда в одно- и двухканальных режимах просмотра.
    Поскольку разрешение при измерении тока составляет 1 пА, а напряжения – 10 мкВ, то потребность в отдельном цифровом мультиметре для их контроля отпадает.

    Предустановленные и произвольные сигналы для большей гибкости.

    Функционал прибора B2961A значительно превосходит возможности традиционных источников питания постоянного тока.
    B2961A могжет подавать шесть сигналов стандартной формы: синусоидальный, экспоненциальный, пилообразный, треугольный, прямоугольный и трапецеидальный.
    Кроме того, есть возможность создать сигнал произвольной формы, включающий в себя до 100 000 задаваемых точек.
    Эти гибкие возможности позволяют выполнять испытания с помощью источников питания/сигналов большей точностью и информативностью, чем при использовании других приборов.

    Точное формирование сигналов в широком диапазоне тока и напряжения.

    Функция формирования сигналов произвольной формы позволяет создавать точные сигналы тока и напряжения в диапазоне частот от 1 мГц до 10 кГц.
    B2961A может генерировать чистые и точные сигналы для точных испытаний. При этом выходные диапазоны напряжения и тока (до 210 В и 3 А соответственно) и разрешение (100 нВ/10 фA) остаются такими же, как в режиме источника постоянного напряжения/тока.
    Эта замечательная особенность позволяет выполнять точное тестирование даже во временной области.

    Особенности 6½-разрядного источника питания с низким уровнем шумов B2961A:

    • Малошумящий 6,5-разрядов 4-квадрантный источник питания с возможностью формирования сигналов произвольной формы в диапазоне до 10 кГц;
    • Нелинейная ВАХ;
    • Импульсный режим обеспечивает ток до 10,5 А;
    • Минимальное разрешение источника 100 нВ / 10 фА;
    • Уровень шумов от 0,1 до 10 Гц ~ 5 мкВпик-пик / от 10 Гц до 20 МГц 3 мВскз;
    • Режим отображения сигнала во временной области.

  • Технические характеристики 6½-разрядного источника питания с низким уровнем шумов B2961A:

    Параметр Значение
    Тип прибора Малошумящий источник питания 4-квадрантный
    Количество каналов 1
    Максимальное напряжение 1 канал от -210 В до 210 В
    Максимальный ток 1 канал от -3,05 А до 3,05 А
    Максимальная мощность 31,6 Вт
    Тип преобразования Импульсный
    Возможность программирования Да
    ДУ (интерфейс) LAN, USB, GPIB
    Разрядность 6½- разрядные источники с разрешением (100 нВ/10 фА)
    Широкие диапазоны биполярного тока и напряжения (4 квадранта) до 210 В/3 A (постоянног) или 10,5 A (импульсного)
    Фильтр, обеспечивающий низкий уровень шумов 10 мкВСКЗ, 1 нВ/√ Гц на частоте 10 кГц
    Интерфейс Интуитивно понятный графический интерфейс пользователя с цветным ЖК-дисплеем 4,3”
    Встроенная функция контроля напряжения/силы тока с разрешением 4,5 разряда
    Функция просмотра сигналов во временной области для быстрой проверки и отладки Есть
    Формирование прецизионных сигналов произвольной формы от 1 мГц до 10 кГц
    Гибкое программирование выходного сопротивления Есть
    Масса (кг) 5,7

  • Комплект поставки B2961A

    № Наименование Количество
    1 6½-разрядный источник питания с низким уровнем шумов B2961A 1
