Б5-100 — источник питания постоянного тока

Код товара: 75451
  • 89067-23
    4 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      89067-23 до 26.05.2028

    Назначение источника питания постоянного тока Б5-100:

    Импульсные источники питания постоянного тока Б5-107, Б5-108, Б5-109, Б5-110 предназначены для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:

    • регулировки и наладка в производстве;
    • контроля качества, допускового контроля, испытаний;
    • поверки и метрологической калибровки;
    • технического обслуживание и ремонта (ТОиР);
    • тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов);
    • питание гальванических ванн малого размера;
    • аналитической электрохимии.

    Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.

    Через экранное меню дисплея доступны следующие настройки:

    • предустановка для быстрого выбора параметров с возможностью правки пользователем;
    • установка ограничений по максимальному напряжению, силе тока и мощности, управление состоянием выхода (вкл/выкл/авто);
    • настройка интерфейса LAN/ETHERNET, IEEE-488;
    • калибровка метрологических параметров (защищено паролем);
    • сброс настроек до значений по-умолчанию.

    Кроме ручного управления доступно дистанционное управления посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

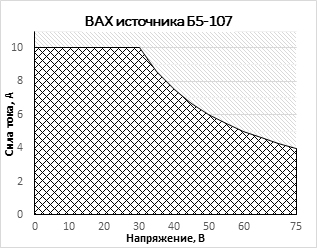

    Источники Б5-107, Б5-108, Б5-109, Б5-110 имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

    Преимущества источника питания постоянного тока Б5-100:

    Источник питания Б5-107, Б5-108, Б5-109, Б5-110 — это источники питания, построенные на современной элементной базе по инверторной схеме с линейным регулятором, имеющие в своей основе высокопроизводительный микроконтроллер — что позволило добиться превосходных параметров:

    • минимальный уровень пульсаций и помех среди аналогичных по мощности и типу источников питания;
    • высококонтрастный LCD дисплей с мягкой подсветкой и энкодер обеспечивают оперативность и удобство в работе с источником питания;
    • стабильные выходные параметры при изменении нагрузки в широких пределах (от 0 до 100%);
    • высокий КПД преобразования.



  • Сравнительные характеристики источников питания постоянного тока серии Б5-100:

    Модификация Выходное напряжение Выходной ток Максимальная выходная мощность
    Б5-107 0…75 В 0…10 В 300 Вт
    Б5-108 0…150 В 0…5 В 300 Вт
    Б5-109 0…300 В 0…2,5 В 300 Вт
    Б5-110 0…40 В 0…20 В 300 Вт

    Технические характеристики источника питания постоянного тока Б5-100:

    Параметр Значение
    Б5-107 Б5-108 Б5-109 Б5-110
    Установка выходных параметров
    Диапазон напряжения (Uвых) 0…75 В 0…150 В 0…300 В 0…40 В
    Диапазон тока (Iвых) 0…10 А 0…5 А 0…2,5 А 0…20 А
    Дискретность установки напряжения 1 мВ 1…10 мВ 1…10 мВ 1 мВ
    Дискретность установки тока 1 мА 1 мА 0,1 мА 1 мА
    Погрешность установки напряжения ±0,05 % + 7,5 мВ ±0,05 % + 15 мВ ±0,05 % + 30 мВ ±0,05 % + 4 мВ
    Погрешность измерения выходного напряжения ±0,1 % + 18 мВ ±0,1 % + 36 мВ ±0,1 % + 72 мВ ±0,1 % + 10 мВ
    Погрешность установки силы тока ±0,1 % + 20 мА ±0,1 % + 10 мА ±0,1 % + 5 мА ±0,1 % + 40 мА
    Погрешность измерения силы тока ±0,1 % + 25 мА ±0,1 % + 12,5 мА ±0,1 % + 6,25 мА ±0,1 % + 50 мА
    Стабилизация напряжения (ст.н)
    Нестабильность от изм. сети ±0,01% + 0,75 мВ ±0,01% + 1,5 мВ ±0,01% + 3 мВ ±0,01% + 0,4 мВ
    Нестабильность от изм. силы тока в нагрузке ±5 мВ ±2,5 мВ ±1,5 мВ ±10 мВ
    Уровень пульсаций (с.к.з.) 0,8 1,6 3,2 0,8
    Температурный коэффициент 0,01 %/°С (100 ppm)
    Стабилизация тока (ст.т)
    Нестабильность от изм. сети ±0,01 % + 2 мА
    Нестабильность от изм. напряжения на нагрузке ±0,01 % + 5 мА
    Уровень пульсаций (с.к.з.) 1 0,5 0,2 2
    Температурный коэффициент 0,01 %/°С (100  ppm)
    Общие данные
    Внутренняя память 8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока
    Управление состоянием выхода Ручное – нажатие клавиши ВЫХОД;
    Автоматическое – через внешний интерфейс
    Разрядность индикации установленных параметров 5 разрядов
    Разрядность индикации измеренных параметров 4 разряда
    Интерфейс LAN/ETHERNET, USB, IEEE-488 (опция) – команды SCPI-1999
    Напряжение питания 230 В ±10 % 50 Гц (400 ВА)
    Условия эксплуатации +5…+40°C, относительная влажность 80 %
    Габаритные размеры 240×150×80 мм
    Масса 1,8 кг

  • Комплект поставки Б5-100

    № Наименование Количество
    1 Источник питания Б5-100 в выбранном исполнении 1
    2 Шнур питания сетевой ПВС-АП S22C13 3х0.75, длина 1,8 м 1
    3 Ящик картонный (транспортная упаковка) 1
    4 Руководство по эксплуатации 1

    Дополнительная комплектация Б5-100

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель интерфейсный IEEE488
    2 Патч-корд U/UTP, RJ-45, кат. 5e
    3 Кабель USB Type-C - USB Type-A
    4 Руководство по программированию ВЛЕТ.418111.004 РП
    5 Инструкция по калибровке ВЛЕТ.418111.004 ИС1
    6 Методика поверки ВЛЕТ.418111.004 МП
    7 Диск с ПО типа CD-R
