АКИП-1158-20-400
Источники питания

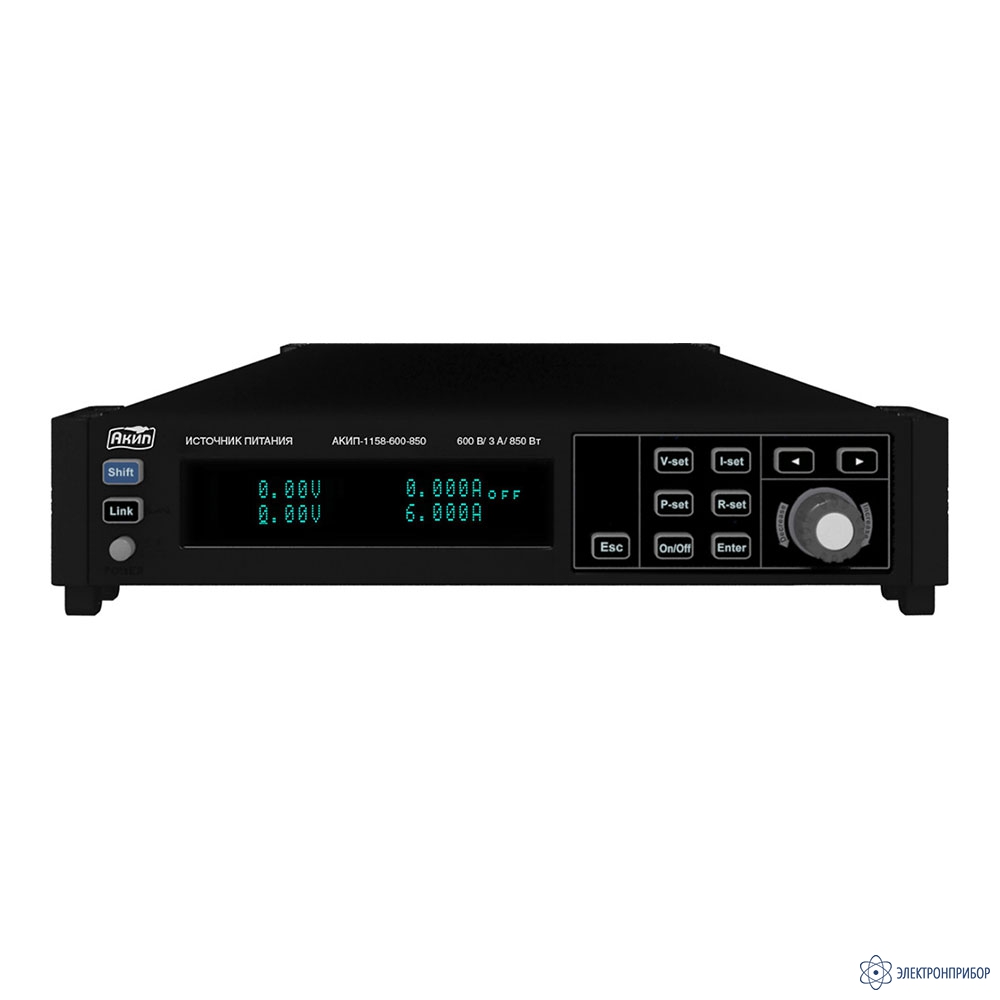

АКИП-1158 — программируемый импульсный источник питания постоянного тока
Код товара: 52631-
-
Гарантия
12 месяцев
-
Производитель
Особенности программируемого импульсного источника питания постоянного тока АКИП-1158:
- Один канал: выходное напряжение до 600 В, выходной ток до 100 А, максимальная мощность до 850 Вт;
- Режим стабилизации тока (СС) и напряжения (CV);
- Защита от перенапряжения, перегрузки по току и от перегрева;
- Высокое разрешение 1 мВ/ 10 мА;
- Одновременная индикация режимов работы и выходных параметров;
- Последовательное (2 шт) соединение источников;
- Параллельное (до 4) соединение источников;
- Возможность объединения источников серии АКИП-1158 в многоканальную систему питания (до 256 каналов с независимыми настройками), единое управление с помощью программного обеспечения;
- Подключение удаленной нагрузки по 4-х проводной схеме;
- Опциональные интерфейсы ДУ: RS-232, RS-485 GPIB, USBTMC, USBVCP, LAN, CAN;
- Память 100 шагов;
- Высокий КПД, высокая стабильность, малый дрейф;
- Интеллектуальное управление вентилятором охлаждения;
- Боковая вентиляция и система пазов в корпусе, для вертикальной установки до 10 источников, без монтажа в стойку;
- Исполнение корпуса 1/2 стойки 19″.
-
-
Сравнение технических характеристик по моделям:
АКИП U Выход I Выход Максимальная мощность АКИП-1158-20-400 0…20 В 0…100 А 400 Вт АКИП-1158-20-850 0…20 В 0…100 А 850 Вт АКИП-1158-30-400 0…30 В 0…70 А 400 Вт АКИП-1158-30-850 0…30 В 0…70 А 850 Вт АКИП-1158-80-400 0…80 В 0…22 А 400 Вт АКИП-1158-80-850 0…80 В 0…22 А 850 Вт АКИП-1158-150-400 0…150 В 0…12 А 400 Вт АКИП-1158-150-850 0…150 В 0…12 А 850 Вт АКИП-1158-300-400 0…300 В 0…6 А 400 Вт АКИП-1158-300-850 0…300 В 0…6 А 850 Вт АКИП-1158-600-400 0…600 В 0…3 А 400 Вт АКИП-1158-80-850 0…600 В 0…3 А 850 Вт Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1158:
Параметры АКИП-1158-20-400
АКИП-1158-20-850АКИП-1158-30-400
АКИП-1158-30-850АКИП-1158-80-400
АКИП-1158-80-850Установка выходных параметров Дискретность установки 1 мВ / 10 мА 100 мВ / 10 мА 10 мВ / 1 мА Погрешность U установки ≤0,03% + 30 мВ/20 мВ ≤0,03% + 20 мВ ≤0,03% + 40 мВ Погрешность I установки ≤0,1% + 100 мА ≤0,1% + 70 мА ≤0,1% + 30 мА Стабилизация напряжения (CV) Нестабильность при изменении напряжения питания ≤0,01% + 20 мВ ≤0,01% + 20 мВ ≤0,01% + 40 мВ Нестабильность при изменении тока нагрузки ≤0,01% + 30 мВ ≤0,01% + 30 мВ ≤0,01% + 40 мВ Уровень пульсаций 80 мВ п-п 80 мВ п-п 100 мВ п-п Стабилизация тока (CC) Нестабильность при изменении напряжения питания ≤0,1% + 100 мА ≤0,1% + 100 мА ≤0,1% + 20 мА Нестабильность при изменении тока нагрузки ≤0,1% + 100 мА ≤0,1% + 100 мА ≤0,1% + 20 мА Уровень пульсаций 100 мАскз 70 мАскз 40 мАскз Измерение выходных параметров Разрешение 1 мВ / 10 мА 100 мВ / 10 мА 10 мВ / 1 мА Погрешность измерения напряжения ≤0,03% + 20 мВ ≤0,03% + 20 мВ ≤0,03% + 40 мВ Погрешность измерения тока ≤0,1% + 100 мА ≤0,1% + 70 мА ≤0,1% + 30 мА Параметры АКИП-1158-150-400
АКИП-1158-150-850АКИП-1158-300-400
АКИП-1158-300-850АКИП-1158-600-400
АКИП-1158-600-850Установка выходных параметров Дискретность установки 10 мВ / 1 мА 10 мВ / 1 мА 10 мВ / 1 мА Погрешность U установки ≤0,03% + 75 мВ ≤0,03% + 200 мВ ≤0,03% + 200 мВ Погрешность I установки ≤0,1% + 10 мА ≤0,1% + 30 мА ≤0,1% + 30 мА Стабилизация напряжения (CV) Нестабильность при изменении напряжения питания ≤0,01% + 40 мВ ≤0,01% + 150 мВ ≤0,01% + 150 мВ Нестабильность при изменении тока нагрузки ≤0,01% + 100 мВ ≤0,01% + 100 мВ ≤0,01% + 150 мВ Уровень пульсаций 150 мВ п-п 300 мВ п-п 600 мВ п-п Стабилизация тока (CC) Нестабильность при изменении напряжения питания ≤0,1% + 20 мА ≤0,1% + 20 мА ≤0,1% + 20 мА Нестабильность при изменении напряжения питания ≤0,1% + 20 мВ ≤0,1% + 20 мВ ≤0,1% + 20 мВ Уровень пульсаций 20 мАскз 50 мАскз 30 мАскз Измерение выходных параметров Разрешение 10 мВ / 1 мА 10 мВ / 1 мА 10 мВ / 1 мА Погрешность измерения напряжения ≤0,03% + 75 мВ ≤0,03% + 200 мВ ≤0,03% + 200 мВ Погрешность измерения тока ≤0,1% + 10 мА ≤0,1% + 30 мА ≤0,1% + 30 мА Общие данные Напряжение питания 1-фазн., 99… 264 В , частота 47~63 Гц Дисплей Вакуумно-флуоресцентный; Память 100 шагов Потребляемая мощность 600 Вт Интерфейсы (опция) RS-232, RS-485 GPIB, USBTMC, USBVCP, LAN, CAN Рабочие условия 0…40 °C; влажность: ≤ 80 % Условия хранения -20…70 °С; влажность: ≤ 80 % Габаритные размеры (ВхШхГ) ½ U Масса £ 5 кг -
Комплект поставки АКИП-1158
№ Наименование Количество 1 Программируемый импульсный источник питания постоянного тока АКИП-1158 1 2 Кабель питания 1 3 Руководство по эксплуатации 1 -
