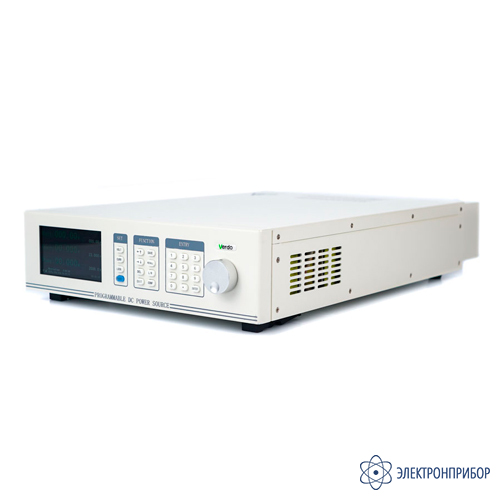

VERDO PP1701 — источник питания 1-канальный, 60В, 30А, 1000Вт

Код товара: 85172
  • 90374-23

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90374-23 до 01.11.2028

    • Артикул

      274068

    Сертификаты

    Назначение источника питания 1-канального, 60В, 30А, 1000Вт VERDO PP1701:

    Импульсный источник питания постоянного тока VERDO PP1701 одноканальный характеризуется высокими значениями выходного напряжения до 60 В, тока до 30 А и мощности до 1000 Вт.

    Развитые средства защиты программируемого источника питания VERDO PP1701 от нештатных и аварийных режимов работы позволяют применять VERDO PP1701 на производстве, в составе технологических установок и промышленных испытательных стендов, а также в научных лабораториях.

    Особенности источника питания 1-канального, 60В, 30А, 1000Вт VERDO PP1701:

    • функция приоритета CC/CV;
    • встроенный генератор функций;
    • функции защиты нагрузки и восстановления после сбоя;
    • режим зарядки (испытание батарей и конденсаторов);
    • параллельное использование нескольких устройств;
    • раздельное отображение заданных и измеренных напряжения/тока/мощности;
    • компенсация длинных линий подключения нагрузки;
    • режим ступеней напряжения и тока;
    • доступ пользователей к настройкам ИП с помощью пароля;
    • функция редактирования списка для 50 выходных групп с таймером;
    • поддержка сохранения/вызова 128 групп данных;
    • 4,3-дюймовый графический TFT ЖК-дисплей с функцией отображения выходных трендов;
    • интеллектуальный вентилятор охлаждения;
    • импульсная схема выпрямления напряжения;
    • режимы стабилизации напряжения/тока/мощности с установкой приоритетов по напряжению или току с регулируемым временем нарастания/спада;
    • развитые протоколы защиты (по превышению/снижению) с установкой времен срабатывания и отключения: по напряжению, по току, от перегрева, от КЗ, журнал операций и ошибок.

    Описание источников питания серии VERDO PP1700:

    Мощные программируемые 1-канальные импульсные источники питания постоянного тока VERDO PP1700 характеризуются высокими значениями выходного напряжения (до 600 В), тока (до 100 А) и мощности (1 или 2 кВт). Развитые средства защиты прибора от нештатных и аварийных режимов работы позволяют применять VERDO PP1700 на производстве, в составе технологических установок и промышленных испытательных стендов, в научных лабораториях.

    Интерфейсы

    • интерфейс RS485 с использованием стандартного протокола Modbus-RTU;
    • цифровой интерфейс ввода-вывода сухим контактом;
    • интерфейс CAN: может использоваться для связи между внешними устройствами;
    • ПО под Windows для управление ИП;
    • поддержка SCPI команд.

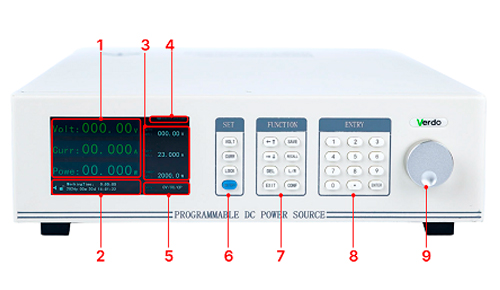

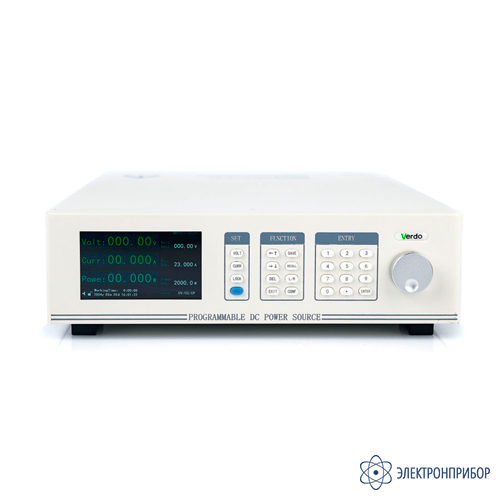

    Внешний вид и органы управления

    1. Область отображения измеренных значений выходного напряжения, тока и мощности в режиме реального времени.
    2. Область состояния: звуковой сигнал, состояние ключа блокировки, информация о дате и времени, время работы, состояние сухого контакта и режима приложения.
    3. Область настройки: настройка задаваемых пользователем значений напряжения, тока и мощности, а также настроек приоритета напряжения/тока.
    4. Область отображения статусов.
    5. Область отображения режимов.
    6. Кнопки установки режимов.
    7. Кнопки настройки функций.
    8. Панель цифрового ввода.
    9. Многофункциональная ручка.

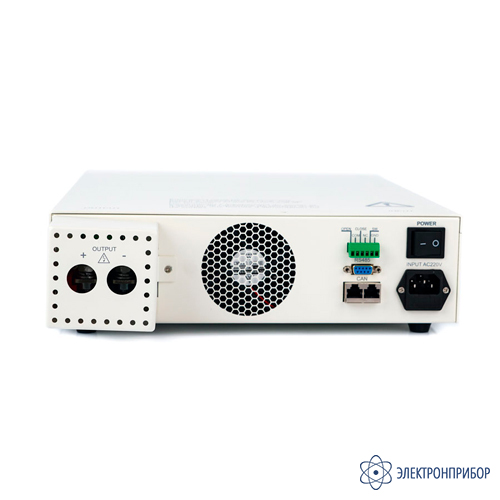

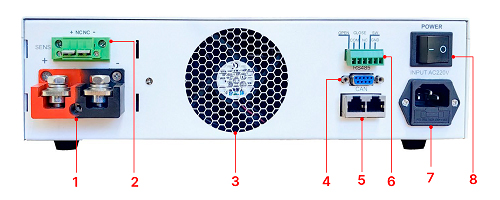

    Задняя панель

    1. Выходные клеммы постоянного тока: КРАСНЫЙ «+», ЧЕРНЫЙ «-» (под защитной решеткой).
    2. Разъемы для дистанционной компенсации напряжения длинных линий.
    3. Решетка вентилятора охлаждения.
    4. Разъем RS485.
    5. Разъемы CAN.
    6. Разъемы реле сухой контакта/аналоговый интерфейс.
    7. Розетка подключения сетевого кабеля питания.
    8. Выключатель питания.

    Режимы стабилизации напряжения, тока и мощности

    В отличие от большинства источников питания, представленных на рынке, программируемые источники питания постоянного тока VERDO PP1700 позволяют пользователю кроме обычных режимов стабилизации напряжения или тока, выбирать также режим стабилизации мощности. Это обеспечивает выдачу в нагрузку заданного постоянного уровня мощности.

    Выбор приоритета напряжения/тока

    В большинстве доступных потребителям источников питания реализована только схема приоритета напряжения при переключении из режима стабилизации напряжения в режим стабилизации тока или наоборот. Программируемые источники питания постоянного тока VERDO PP1700 позволяют пользователю выбирать из 2-х режимов: режим приоритета напряжения или режим приоритета тока, а также установить максимальную скорость нарастания тока и напряжения. Это позволяет минимизировать броски тока или напряжения в момент переключения в зависимости от потребностей пользователя.

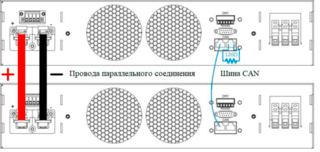

    Параллельный трекинг нескольких приборов

    Программируемые источники питания постоянного тока VERDO PP1700 позволяют пользователю подключать несколько приборов одной модели в параллельную схему, увеличивая максимальный выходной ток пропорционально количеству подключенных приборов. Устройство идентифицирует подключенные приборы и управляет параллельным выходом через CAN-интерфейс.

    На приборе, сконфигурированном как MASTER (ведущий), задается выходные напряжение и ток, а на остальных приборах, подключенных как SLAVE (ведомые) установки напряжения и тока повторяют установки MASTER – прибора.

    Источник питания поддерживает объединение до шести устройств, допускается объединение устройств только одной модели.

    Компенсация напряжения

    Приборы VERDO PP1700 снабжены функцией компенсации длинных линий, которая обеспечивает точное заданное пользователем значение напряжения на удаленной от источника питания нагрузке. Для этого параллельно силовым проводам к нагрузке подключаются измерительные провода, измеряющие падение напряжения на нагрузке, вызванное сопротивлением соединительных проводов по всей длине от источника питания до нагрузки. Схема компенсации несколько увеличивает выходное напряжение так, чтобы скомпенсировать это падение напряжения.

    Развитые функции программирования выхода прибора

    Программируемые источники питания постоянного тока VERDO PP1700 позволяют пользователю прямо с панели прибора задавать различные сценарии изменения выходного напряжения или тока, объединенные в три группы по типу управления: пошаговый (ступенчатый) режим, режим функционального генератора и режим зарядки батареи.

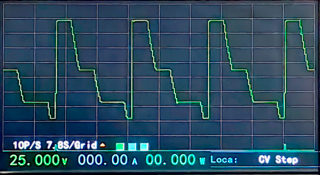

    Пошаговый режим. В этом режиме выход источника питания формируется из отдельных ступеней постоянного напряжения, постоянного тока или их сочетания (гибридный режим). Каждая ступень имеет определенное значение напряжения или тока и длительность. До 50 отдельных ступеней (шагов) могут быть объединены в циклы, которые могут повторять заданную последовательность шагов указанно количество раз (в том числе и бесконечно).

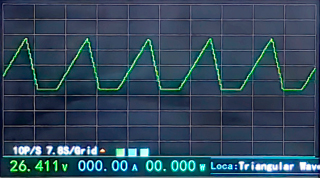

    Режим функционального генератора. В этом режиме выход источника питания формируется из суперпозиции генератора функций напряжения или тока (режим генератора синусоиды, режим генератора треугольной волны, режим генератора прямоугольного меандра или режим генератора линейных сегментов с программируемыми интервалами ожидания между элементами) и задаваемого пользователем опорного напряжения или тока.

    Режим зарядки батареи

    Данный режим предназначен для зарядки аккумуляторных батарей в соответствии с выбранным пользователем сценарием зарядки, подходящим для данного типа батареи и целей зарядки (оптимальная зарядка, восстановление батареи, буферный режим, тренировочные циклы и прочее). В этом режиме выход источника питания формируется в соответствии с сценарием зарядки, задаваемый в меню прибора.

    Пользователь может задать количество циклов зарядки, а также запрограммировать до 10 этапов каждого цикла зарядки, указав исходные и предельные напряжение, ток и длительность каждого этапа, а также длительность задержки после завершения каждого этапа. Имеющиеся в меню этого режима настройки встроенного реле («сухой контакт») могут служить для управления переключением между цепью зарядки и внешней цепью разряда.

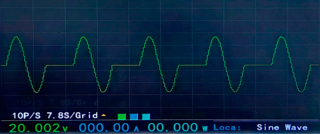

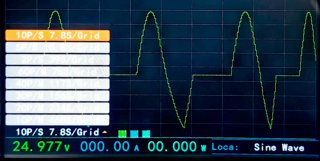

    Режим визуализации выходного сигнала

    С помощью графического режима работы цветного ЖК дисплея приборы VERDO PP1700 могут показывать форму выходного сигнала во времени, для этого используется режим визуализации (Scope). Он поддерживает разные скорости развертки напряжения или тока во времени.

    Защита и восстановление после сбоя

    Важной особенностью источников питания VERDO PP1700 является наличие развитых многоуровневых протоколов защиты нагрузки и процедур восстановления после сбоя.

    Прибор имеет программную защиту, включающую установку порога и времени превышения напряжения/тока, установку 3-х уровней и времени перегрузки по мощности, защиту от пониженного напряжения/тока с установкой задержки и длительности срабатывания, защиту от короткого замыкания с установкой порога, задержки времени срабатывания и длительности, защиту от перегрева прибора.

    На аппаратном уровне реализована защита от перенапряжения, от превышения тока.

    Кроме того, прибор имеет функцию автоматического восстановления после ошибок, предусматривающую подключение нагрузки через заданное время после сбоя или отключения питания, отключение нагрузки после неудачных попыток восстановления.

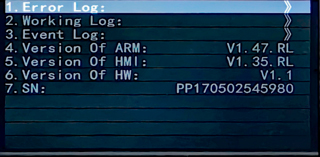

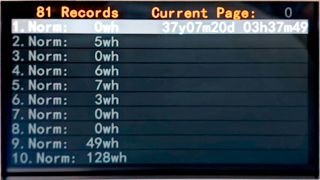

    Журнал режимов, событий и неисправностей

    Источник питания VERDO PP1700 ведет непрерывные записи (логи) в электронный журнал всех режимов, событий системы, включая моменты включения/выключения, срабатывания систем ограничения и всех неисправностей. Этот электронный журнал состоит из трех частей: журнал ошибок, журнал рабочих режимов и журнал событий и находится в памяти прибора. Каждая запись режимов содержит информацию о режиме работы, выходной мощности энергии и, в свою очередь, информацию о дате и времени. Информация о каждой неисправности содержит тип неисправности, дату неисправности и время неисправности.

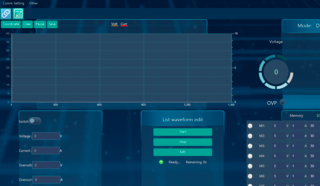

    Управление через ПК

    Источники питания VERDO серии PP1700 снабжены интерфейсом RS485, который работает по протоколу Modbus RTU.

    Программное обеспечение, поставляемое с прибором, позволяет управлять базовым функционалом источника питания: устанавливать значения тока и напряжения устанавливать ограничения выходов по току и напряжению.

  • Технические характеристики источника питания 1-канального, 60В, 30А, 1000Вт VERDO PP1701:

    Параметр Значение
    VERDO PP1701  VERDO PP1702 VERDO PP1703 VERDO PP1704 VERDO PP1705 VERDO PP1706 VERDO PP1707
    Напряжение, В 0-60 0-100 0-200 0-300 0-45 0-60 0-80
    Ток, А  0-30 0-15 0-8 0-5 0-100 0-80 0-60
    Мощность, Вт 1000 2000
    Пульсации напряжения, Вп-п 0,06 0,1 0,2 0,3 0,045 0,06 0,08
    Разрешение на выходе, мВ/мА 1/0,1
    Погрешность по напряжению, В ±(0,1%+0,2)
    Погрешность по току, А ±(0,15%+0,1)
    Пульсации напряжения (0-20 МГц), Вп-п (мВп-п) <0,05
    Коммуникационные интерфейсы CAN, RS485
    Дисплей 4,3” цветной графический ЖК-дисплей
    Сохранение данных  до 128 групп данных, до 50 групп редактируемых функций
    Размер, мм 88 х 450 х 325
    Масса, кг 9 9 9 9 11 11 11
    Монтажный размер для стойки 19” 2U
    Параметр VERDO PP1708 VERDO PP1709 VERDO PP1710 VERDO PP1711 VERDO PP1712 VERDO PP1713 VERDO PP1714
    Напряжение, В 0-100 0-150 0-200 0-300 0-400 0-500 0-600
    Ток, А  0-45 0-30 0-23 0-15 0-12 0-9 0-8
    Мощность, Вт 2000
    Пульсации напряжения, Вп-п 0,1 0,15 0,2 0,3 0,4 0,5 0,6
    Разрешение на выходе, мВ/мА 1/0,1
    Погрешность по напряжению, В ±(0,1%+0,2)
    Погрешность по току, А ±(0,15%+0,1)
    Пульсации напряжения (0-20 МГц), Вп-п (мВп-п) <0,05
    Коммуникационные интерфейсы CAN, RS485
    Дисплей 4,3” цветной графический ЖК-дисплей
    Сохранение данных  до 128 групп данных, до 50 групп редактируемых функций
    Размер, мм 88 х 450 х 325
    Масса, кг 11 11 11 11 11 11 11
    Монтажный размер для стойки 19” 2U
    Рабочие условия
    Температура, °C от -5 до +45
    Относительная влажность, не более, без конденсации, % 80
    Интерфейсы RS485 USB: протокол Modbus RTU, (DB-9)
    CAN (параллельный трекинг до 6 моделей) (2 разъема RJ45)
    Цифровой I/O (сухой контакт) – DC: 1A, 30 В/AC: 0,15 А, 220 В
    Компенсация длинных линий
    Питание переменный 1-фазный ток, напряжение 220±22 В, частота 50/60Гц
    Электромагнитная совместимость соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
    Безопасность соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
    Условия хранения:
    - температура, °С
    - относительная влажность, не более, без конденсации, %
    от -20 до +60
    80

  • Комплект поставки VERDO PP1701

    № Наименование Количество
    1 Источник питания 1-канальный, 60В, 30А, 1000Вт VERDO PP1701 1
    2 Шнур питания 1
    3 6-контактный клеммный блок 1
