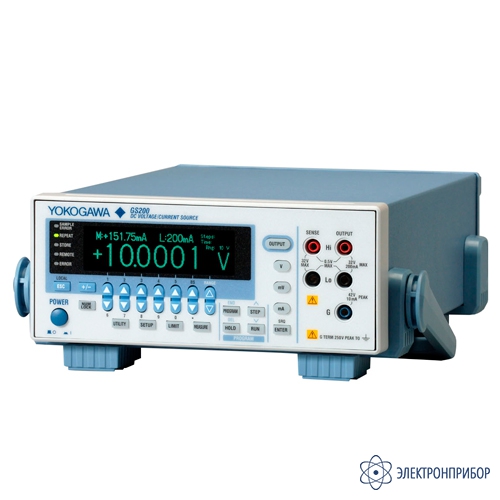

GS210 — программируемый источник постоянного тока и напряжения (клеммы выходов на лицевой панели)

Код товара: 47084
  • Программируемый источник постоянного тока и напряжения (клеммы выходов на лицевой панели) GS210 Программируемый источник постоянного тока и напряжения (клеммы выходов на лицевой панели) GS210 Программируемый источник постоянного тока и напряжения (клеммы выходов на лицевой панели) GS210

    • Гарантия

      12 месяцев

    • Производитель

      Yokogawa

    • Артикул

      GS210

    Описание программируемого источника постоянного тока и напряжения GS210:

    GS210 — высокоточный и многофункциональный программируемый источник напряжения/тока, который объединяет в себе функции генерирования и измерения напряжения/тока (опция). Максимальное выходное напряжение и ток составляют 30 В и 0,2 А соответственно.

    Программируемый источник GS210 генерирует высокоточные, стабильные, с высоким разрешением и крайне низким шумом сигналы тока и напряжения постоянного тока, которые необходимы во множестве вариантов применения. Кроме того, дополнительная функция мониторинга превращает GS210 в прибор для измерения напряжения и тока.

    Особенности программируемого источника постоянного тока и напряжения GS210:

    • Функционирование в качестве источника и электронной нагрузки;
    • Сохраняет во внутренней памяти до 10 000 точек данных генерирования/измерения сигналов;
    • Простая работа с файлами, c использованием функции сохранения данных на внешнем носителе через порт USB;

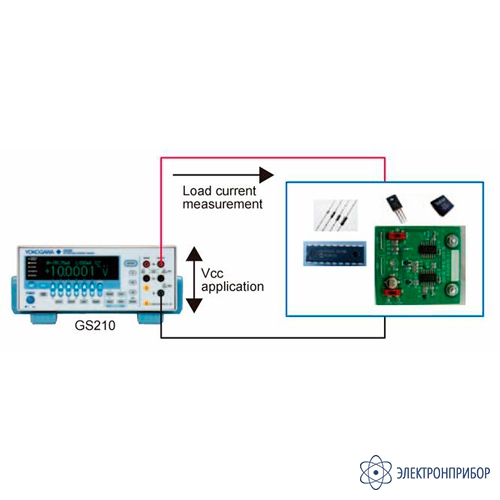

    • Мониторинг тока и напряжения (опция);
    • Программирование воспроизведения:
      • триггер: внешний; внутренний таймер; пошаговый режим, окончание измерения;
      • шаг изменения: от 0 до 3600,0 с (разрешение 0,1 с);
    • Автоматическая установка нуля: измерение внутреннего нулевого опорного сигнала для каждого измерения и корректировка измеренного значения;
    • Вычисление нуля: вычисление разницы между текущим измеренным значением и определяемым пользователем значением;
    • Возможность синхронизации приборов для увеличения числа каналов.

  • Технические характеристики программируемого источника постоянного тока и напряжения GS210:

    Диапазон Диапазон источника Разрешение 24-часовая стабильность
    ±(% от настройки +мкВ)    		 90-суточная стабильность
    ±(% от настройки +мкВ)    		 90-суточная погрешность
    ±(% от настройки +мкВ)    		 1-годовая погрешность
    ±(% от настройки +мкВ)    		 Температурный коэффициент
    ±(% от настройки +мкВ) /°C
    Секция источника напряжения
    10 мВ ±12.0000 мВ 100 нВ 0.002 + 3 0.014 + 4 0.018 + 4 0.025 + 5 0.0018 + 0.7
    100 мВ ±120.000 мВ 1 мкВ 0.003 + 3 0.014 + 5 0.018 + 10 0.025 + 10 0.0018 + 0.7
    1 В ±1.20000 В 10 мкВ 0.001 + 10 0.008 + 50 0.010 + 100 0.016 + 120 0.0009 + 7
    10 В ±12.0000 В 100 мкВ 0.001 + 20 0.008 + 100 0.010 + 200 0.016 + 240 0.0008 + 10
    30 В ± 32.000 В 1 мВ 0.001 + 50 0.008 + 200 0.010 + 500 0.016 + 600 0.0008 + 30
    Значения 24-часовой стабильности приведены для 23°C ±1°C и флуктуаций питания в пределах 5%.
    Значения 90-суточной стабильности, а также 90-суточной и 1-годовой погрешности приведены для 23°C ±5°C.
    Добавьте температурный коэффицент для значений 90-суточной и 1-годовой погрешности для от 5°C до 18°C и для от 28°C до 40°C
    Диапазон Максимальный ток выхода Сопротивление выхода Шум выхода Коэффициент ослабления синфазного сигнала (50/60 Гц)
    от постоянного тока до 10 Гц от постоянного тока до 10 кГц (справочн)
    10 мВ - Примерно 2 Ом 3 мкВ пик-пик 30 мкВ пик-пик ≥120дБ
    100 мВ - Примерно 2 Ом 5 мкВ пик-пик 30 мкВ пик-пик
    1 В ±200 мА ≤ 2 мОм 15 мкВ пик-пик 60 мкВ пик-пик
    10 В ±200 мА ≤ 2 мОм 50 мкВ пик-пик 100 мкВ пик-пик
    30 В ±200 мА ≤ 2 мОм 150 мкВ пик-пик 200 мкВ пик-пик ≥100дБ
    Диапазон Диапазон источника Разрешение 24-часовая стабильность
    ±(% от настройки +мкВ)    		 90-суточная стабильность
    ±(% от настройки +мкВ)    		 90-суточная погрешность
    ±(% от настройки +мкВ)    		 1-годовая погрешность
    ±(% от настройки +мкВ)    		 Температурный коэффициент
    ±(% от настройки +мкВ) /°C
    Секция источника тока
    1 мА ±1.20000 мА 10 нА 0.0015+ 0.03 0.016+ 0.1 0.02+ 0.1 0.03 + 0.1 0.0015 + 0.01
    10 мА ±12.0000 мА 100 нA 0.0015+ 0.3 0.016+ 0.5 0.02+ 0.5 0.03 + 0.5 0.0015 + 0.1
    100 мА ±120.000 мА 1 мкA 0.004+ 3 0.016+ 5 0.02+ 5 0.03 + 5 0.002 + 1
    200 мА ±200.000 мА 1 мкA 0.004+ 20 0.016+ 30 0.02+ 30 0.03 + 30 0.002 + 5
    Значения 24-часовой стабильности приведены для 23°C ±1°C и флуктуаций питания в пределах 5%.
    Значения 90-суточной стабильности, а также 90-суточной и 1-годовой погрешности приведены для 23°C ±5°C.
    Добавьте температурный коэффицент для значений 90-суточной и 1-годовой погрешности для от 5°C до 18°C и для от 28°C до 40°C
    Диапазон Максимальный ток выхода Сопротивление выхода Шум выхода Коэффициент ослабления синфазного сигнала (50/60 Гц)
    от постоянного тока до 10 Гц от постоянного тока до 10 кГц (справочн)
    1 мА ±30 В ≥ 100МОм 0.02 мкА пик-пик 0.1 мкА пик-пик ≥ 100нА/В
    10 мА ±30 В ≥ 100МОм 0.2 мкА пик-пик 0.3 мкА пик-пик
    100 мА ±30 В ≥ 10МОм 2 мкА пик-пик 3 мкА пик-пик
    200 мА ±30 В ≥ 10МОм 10 мкА пик-пик 15 мкА пик-пик
    Настройка Диапазон Разрешение
    Секция ограничителя
    Ограничитель тока (только при генерации напряжения) 1 мА до 200 мА 1 мА
    Ограничитель напряжения (только при генерации тока) от 1 В до 30 В 1 В
    Время отклика (типовое)
    10 мс или меньше для всех диапазонов источника напряжения и источника тока.
    (Время отклика это время от точки, когда источник начинает изменяться, до момента, когда он достигает значения в пределах 0.1% от конечного значения при максимальном выходе, максимальной нагрузке (активная нагрузка) и без работы ограничителя).
    Параметр Значение
    Максимальная емкостная и индуктивная нагрузки
    Емкостная нагрузка 10 мкФ
    Индуктивная нагрузка 1 мГн
    Диапазон Диапазон источника Разрешение Входное сопротивление 1-годовая погрешность (1 PLC)
    ±(% от показания +мВ)    		 Температурный коэффициент
    ±(% от показания +мВ) /°C
    Функция мониторинга напряжения (только во время генерации тока) (опция)
    30 В ±30.000 В 1 мВ ≥ 10 МОм 0.02+ 2 0.002+ 0.1
    Диапазон Диапазон источника Разрешение Входное сопротивление 1-годовая погрешность (1 PLC)
    ±(% от показания +мкА)    		 Температурный коэффициент
    ±(% от показания +мкА) /°C
    Функция мониторинга тока (только во время генерации напряжения) (опция)
    200 мА 200.00 мА 10 мкА ≤ 2 мОм 0.03+ 300 0.003+ 30
    Параметр Значение
    Время интегрирования от 1 до 25 PLC (циклов сети электропитания)
    Источник запуска (триггер)* Внутренний буфер (от 0.1 с до 3600.0 с), READY, коммуникации и немедленно
    Задержка измерения (задержка от точки запуска (триггера)) от 0 до 999999 мс (разрешение 1 мс)
    Прочие функции Автонуль, Вычисление NULL и хранение данных
    *Источник триггера измерения
    Внутренний таймер: для мониторинга. От 0.1 с до 3600.0 с (разрешение 0.1 с).
    READY (ГОТОВ): для построения графика во время программной работы. Синхронизация, когда формируются сигналы READY.
    Коммуникции : для управления GS200 из ПК. Генерация запуска (триггера) посредством команды *TRG.
    Немедленно: генерация триггера в конце измерения.
    Параметр Значение
    Функция программирования
    Максимальное число шагов 10000
    Триггер Внешний, внутренний таймер, вход шага, конец измерения
    Наклон от 0 с до 3600.0 с (разрешение 0.1 с)

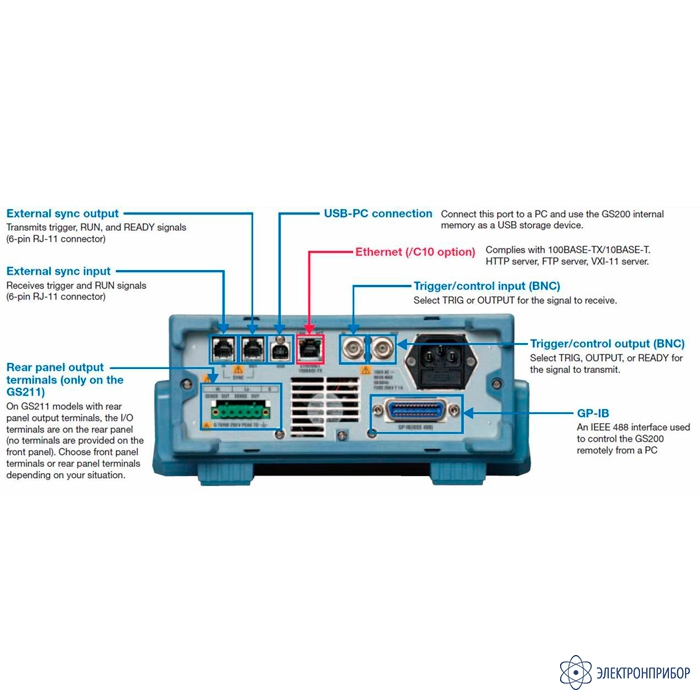

    Вход/выход BNC
    IN (ВХОД) TRIG IN, OUTPUT IN
    OUT (ВЫХ) TRIG OUT, OUTPUT OUT, READY OUT
    № контакта SYNC IN (ВХ СИНХР) SYNC OUT (ВЫХ СИНХР)
    Вход/выход внешней синхронизации
    1 OUTPUT IN OUTPUT OUT
    2 Не используется Не используется
    3 TRIG IN TRIG OUT
    4 GND (Заземление) GND (Заземление)
    5 Не используется READY OUT
    6 Не используется Не используется
    Параметр Значение
    Коммуникационный интерфейс GP-IB
    Электрические и механические характеристики Соответствует стандарту IEEE 488.2-1978
    Функциональные характеристики SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0
    Протокол Соответствует стандарту IEEE 488.2-1992
    Адреса от 0 до 30 имеется 7651-командный совместимый режим
    Интерфейс USB
    Портов 1
    Разъем Тип B
    Электрические и механические характеристики Соответствуют USB 2.0
    Ethernet (опция)
    Портов 1
    Разъем RJ-45
    Электрические и механические характеристики Соответствуют IEEE 802.3
    Система передачи 00BASE-TX/10BASE-T
    П ротокол FTP сервер, HTTP сервер, VXI-11 сервер, DHCP клиент, сокет команд
    Общие характеристики
    Дисплей Вакуумный флюоресцентный дисплей 256 х 64 точки
    Внутренняя память 4 МБ (энергонезависимая; хранит файлы настройки и файлы шаблонов выхода)
    Время прогрева По крайней мере 60 минут
    Условия при эксплуатации от 5 до 40 ºC, от 20 до 80% относит. влажности
    Номинальное напряжение питания 100 В перем.тока, 120 В перем.тока, 230 В переменного тока
    (±10% от каждого номинального напряжения, 50/60 Гц)
    Номинальная частота питания 50/60 Гц
    Максимальная потребляемая мощность Примерно 80 ВА
    Допустимое входное напряжение 32 В между клеммами высокого и низкого уровня
    42 В пик между клеммами низкого уровня и заземления
    0.5 В между клеммами выхода и измерения
    250 В пик между клеммой заземления и корпусом
    Масса Примерно 5 кг
    Габаритные размеры Примерно 213 (Ш) х 88 (В) х 350 (Г) мм (без учета выступов)

  • Комплект поставки GS210

    № Наименование Количество
    1 Программируемый источник постоянного тока и напряжения GS210 1
    2 Шнур электропитания 1
    3 Резиновые ножки 2
    4 Предохранитель 1
    5 Измерительные провода 758933 (1 комплект из красного и черного проводов) 1
    6 Маленькие клеммные переходники типа “крокодил” 758922 (1 комплект из красного и черного ) 1
    7 Руководство по эксплуатации 1
