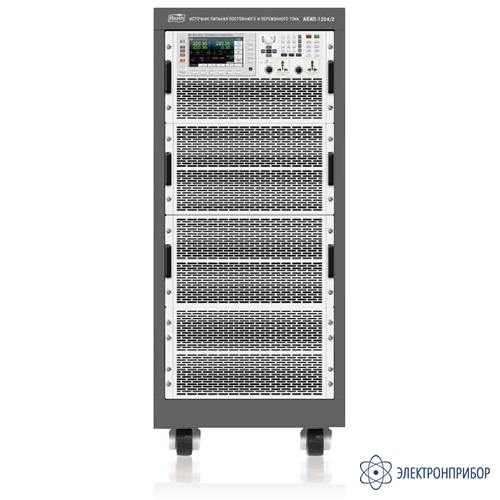

АКИП-1205 — источник питания

Код товара: 52829
  • 5 вариантов исполнения

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Описание источника питания АКИП-1205:

    АКИП-1205 - программируемый источник питания переменного тока, выпускается в пяти модификациях.

    Особенности источника питания АКИП-1205:

    • Работа в трехфазном режиме;
    • Выходная мощность: 13, 27, 36, 45 и 54 кВт;
    • Широкий диапазон установки выходных параметров (напряжение, частота, фазовый угол);
    • Дискретная установка вых. параметров с шагом от 0,01 В;
    • Низкий коэффициент гармоник (0,5%);
    • Одновременная индикация: напряжение, частота, ток, полная и активная мощность, коэффициент мощности;
    • Защита от перенапряжения, перегрузки по току, по мощности и от перегрева;
    • Функция установки ограничения тока и напряжения;
    • Функция диммера (регулировка скважности);
    • Блокировка клавиш лицевой панели для исключения случайного изменения настроек;
    • Интерфейсы: GPIB, USB, RS-232, LAN, CAN;
    • ПО для моделирования импульсов, провалов напряжения и других нарушений в сети электропитания.

  • Технические характеристики источника питания АКИП-1205:

    Параметр АКИП-1205/1 АКИП-1205/2 АКИП-1205/3 АКИП-1205/4 АКИП-1205/5
    Режим переменного напряжения (V AC)
    Количество фаз 3
    Диапазон напряжений (с.к.з.) 1…150 В / 2…300 В
    Диапазон частот (f) 15…5000 Гц 10…5000 Гц
    Разрешение 0,01 В
    Погрешность установки ±0,2% (0,2 %+0,2 х К частоты) х Полную шкалу в полосе (10 (15 для 1205/1)…100 Гц;
    ±0,3% (0,3 %+0,3 х К частоты) х Полную шкалу в полосе (10 (15 для 1205/1)…5000 Гц
    Пределы выходных токов (с.к.з.) 36 А
    (1…150 В);
    18 А
    (2…300 В)    		 72 А
    (1…150 В);
    36 А
    (2…300 В)    		 96 А
    (1…150 В);
    48 А
    (2…300 В)    		 120 А
    (1…150 В);
    60 А
    (2…300 В)    		 144 А
    (1…150 В);
    72 А
    (2…300 В)
    Пределы выходных токов (пик) 108 А
    (1…150 В);
    54 А
    (2…300 В)    		 216 А
    (1…150 В);
    108 А
    (2…300 В)    		 288 А
    (1…150 В);
    144 А
    (2…300 В)    		 360 А
    (1…150 В);
    180 А
    (2…300 В)    		 432 А
    (1…150 В);
    216 А
    (2…300 В)
    Коэффициент гармоник ≤ 0,5 % в диапазоне 10 (15 для 1205/1) …500 Гц;
    ≤ 2 % в диапазоне 501…5000 Гц
    Максимальная выходная мощность 13 кВт;
    4,5 кВт по каждой фазе    		 27 кВт;
    9 кВт по каждой фазе    		 36 кВт;
    12 кВт по каждой фазе    		 45 кВт;
    15 кВт по каждой фазе    		 54 кВт;
    18 кВт по каждой фазе
    Выходная частота (частотомер)
    Диапазон измерений 15 … 5000 Гц
    Разрешение 0,1 Гц
    Погрешность измерения ± 0,1%+0,1 Гц (10 (15 для 1205/1)…999,9 Гц) / ± 0,1%+1 Гц (1…5 кГц)
    Переменное выходное напряжение (вольтметр)
    Диапазон измерений 0...300 В
    Разрешение 10 мВ
    Погрешность измерения ± (0,2%+0,2%шкалы)
    Переменный выходной ток (амперметр)
    Диапазон измерений 0…36 А скз;
    0…108 А пик    		 0…72 А скз;
    0…216 А пик    		 0…96 А скз;
    0…288 А пик    		 0…120 А скз;
    0…360 А пик    		 0…144 А скз;
    0…432 А пик
    Разрешение 10 мА
    Погрешность измерения ± 0,3%+(0,3%+0,2% х Частота)
    Выходная мощность (Ваттметр)
    Диапазон измерений 0…13 кВт 0…27 кВт 0…36 кВт 0…45 кВт 0…54 кВт
    Разрешение 10 мВт
    Погрешность измерения ± 0,4+(0,04%+0,2% х частота) х шкала
    Фаза при включенном выходе
    Диапазон измерений 0...360
    Разрешение 1º
    Погрешность ±1º(15…65 Гц) ±3º(15…65 Гц)
    Общие характеристики
    Память настроек 10 профилей
    Дисплей ЖК-дисплей (диагональ 14,5 см)
    Напряжение питания 3 фазы 380 В ± 10 %, 50 Гц
    Потребляемая мощность 90 А 180 А 360 А 360 А 320 А
    Интерфейс USB (TMC), RS-232, GPIB, LAN
    Габаритные размеры 550х1905.48х841 мм 550х1289.95х841.1 мм 550х1905.48х841.1 мм
    Масса 595 кг 1257 кг 1557 кг 1941 кг 2241 кг

  • Комплект поставки АКИП-1205

    № Наименование Количество
    1 Источник питания АКИП-1205 в соответствующей модификации 1
    2 Кабель USB 1
    3 Сетевой кабель 1
    4 Руководство по эксплуатации 1
