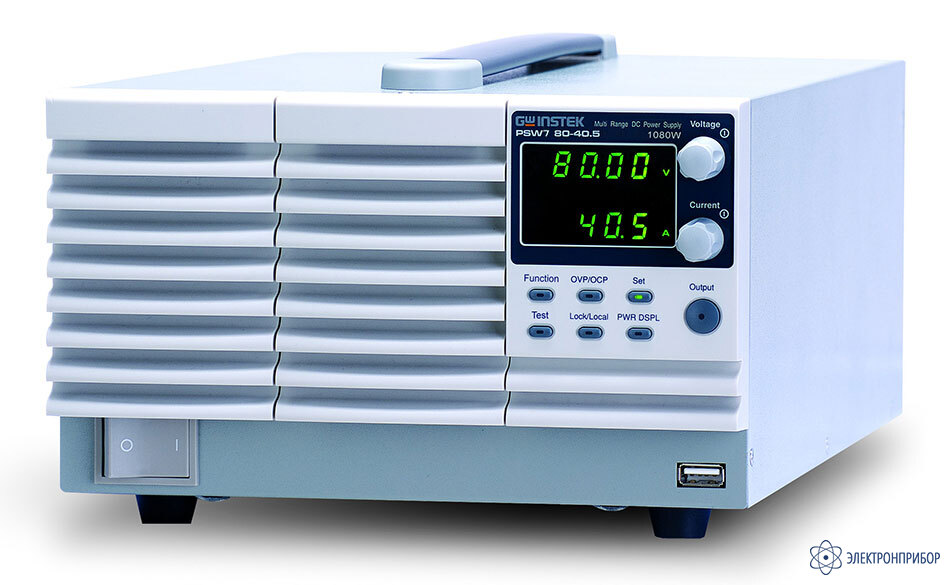

PSW7 160-21.6 — программируемый импульсный источник питания постоянного тока

Код товара: 29977
  • 52379-13
    Программируемый импульсный источник питания постоянного тока PSW7 160-21.6 Программируемый импульсный источник питания постоянного тока PSW7 160-21.6

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52379-13 до 29.12.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности программируемого импульсного источника питания постоянного тока PSW7 160-21.6:

    • Линейка из 9 моделей (1 выход)
    • Выходное напряжение до 30 В/ 80/160 В, выходной ток 7,2… 108 А, выходная мощность 360/ 720/ 1080 Вт
    • Дискретность установки: 10 мВ/ 10 мА
    • Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров
    • Защита от перенапряжения, перегрузки по току, термостабилизация
    • Параллельное соединение для увеличения I вых (до 3-х источников)
    • Послед. соединение для увеличения Uвых (до 2-х источников)
    • Блокировка органов управления передней панели для исключения случайного изменения настроек
    • Компактные размеры (1/6 стандартной 19” стойки)
    • Выходные клеммы расположены на задней панели
    • 26-контактный аналоговый интерфейс управления
    • Программируемый цифровой интерфейс: USB, LAN (опция – GPIB)
    • Высокий КПД

  • Технические характеристики программируемого импульсного источника питания постоянного тока PSW7 160-21.6:

    МОДЕЛЬ ВЫХОДНОЕ НАПРЯЖЕНИЕ ВЫХОДНОЙ ТОК МАКСИМАЛЬНАЯ МОЩНОСТЬ
    PSW7 160-21.6 0 B – 160 B 0 A – 21,6 A 1080 Вт

    Технические данные:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    УСТАНОВКА
    ВЫХОДНЫХ
    ПАРАМЕТРОВ    		 Дискретность установки 10 мВ, 10 мА
    Погрешность установки ± (0,1% + 10 мВ)
    ± (0,5% + 20 мА)
    Диапазон регулировки внутреннего сопротивления 0,000-7,407 Ом
    Время задержки вкл/выкл выхода 0,00-99,99 сек
    ДИАПАЗОН
    РЕГУЛИРОВАНИЯ
    СКОРОСТИ
    НАРАСТАНИЯ/СПАДА    		 По напряжению 0,1 В/сек-60 В/сек
    По току 0,01 А/сек - 43.2 А/сек
    СТАБИЛИЗАЦИЯ
    НАПРЯЖЕНИЯ    		 Нестабильность При изменении напряжения питания: 0,05% + 5 мВ
    При изменении тока нагрузки: 0,05% + 3 мВ
    Уровень пульсаций ≤ 15 мВскз в зависимости от модели
    Время установления ≤ 100 мс
    СТАБИЛИЗАЦИЯ
    ТОКА    		 Нестабильность При изменении напряжения питания: 0.1% + 5 мА,
    При изменении тока нагрузки: 0,1% + 5 мА
    Уровень пульсаций ≤ 150 мАскз в зависимости от модели
    ИЗМЕРЕНИЯ Погрешность измерения ± 0.1% ± 2 е.м.р. (напряжение; ток)
    ДИСТАНЦИОННОЕ
    УПРАВЛЕНИЕ    		 Интерфейсы USB, LAN
    Аналоговый интерфейс 26 контактный разъем (OMRON XG4 IDC) для контроля и управления
    ОБЩИЕ ДАННЫЕ Напряжение питания 85 В…265 В (автовыбор), 47…63Гц
    Индикатор 4 разряда
    Габаритные размеры 214 х 124 х 350 мм
    Масса 7 кг

  • Комплект поставки PSW7 160-21.6

    Наименование Количество
    Программируемый импульсный источник питания постоянного тока PSW7 160-21.6! 1
    Набор принадлежностей 1
    Руководство по эксплуатации 1
    Соединительные провода 1

    Доплнительная комплектация

    Наименование Цена
    Выносной выходной терминал (GET-001) По запросу
    Интерфейс GPIB (GUG-001 кабель-переходник USB/GPIB) По запросу
    Кабель для 2-х источников (паралл. соед. - PSW-006) По запросу
    Кабель для 2-х источников (послед. соед. - PSW-005) По запросу
    Кабель для 3-х источников (парал. соед. - PSW-007) По запросу

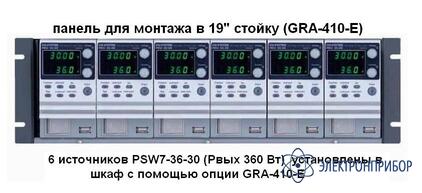

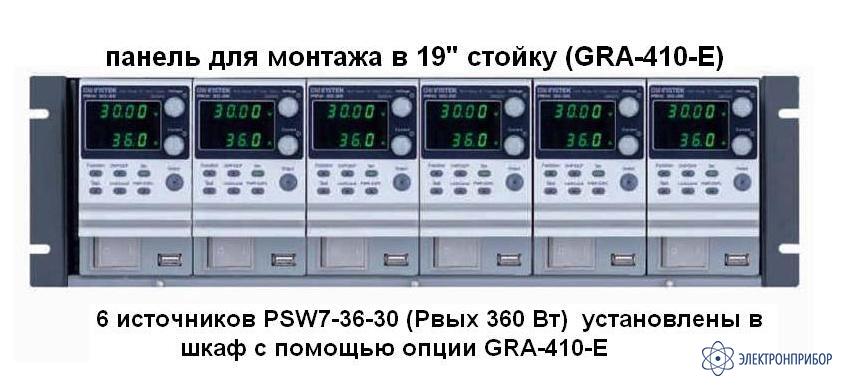

    Панель для монтажа в стойку 19” (GRA-410-E) По запросу

  • Дополнительная комплектация PSW7 160-21.6
