PPX7-10H01, PPX710H01, PPX7 10H01
Источники питания
PPX7-10H01 — источник питания постоянного тока
Код товара: 60981-
2-3 дня
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
84177-21 до 19.12.2026
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства. -
Производитель
Особенности источника питания постоянного тока PPX7-10H01:
- Линейка из 6 моделей (1 выход);
- Номиналы U вых: до 100 В, выходной ток 1 А, выходная мощность 100 Вт;
- Максимальная дискретность установки U/ I в серии: от 0,2 мВ/ от 0,02 мА;
- Встроенный цифровой регистратор (Data Logger) с регулируемой ск. выборки отсчётов 0,1с – 1000с;
- Низкий уровень шумов и пульсаций (от ≤0,35 мВскз) и высокая скорость установления Uвых при изменении нагрузки (от <50 мкс);
- Функция измерения температуры (-200 …+1370°С);
- Объединение источников в систему (до 31 источника);
- Разрешение индикации - 4 диапазона Iвых (H/ M/ L/ LL) и 2 диапазона Uвых (H/ L), макс. разрешение 0,1мкА/ 0,1мВ;
- Выбор сканирования нарастания U/I в режиме приоритета CV/ CC («high speed/ slew rate») - 3 настройки;
- Задержка включения выхода, отложенная защита от перегрузки (OCP Delay);
- Функция выходной последовательности (Sequence);
- Питание удаленной нагрузки (4-х пр. схема);
- Защита и сигнализация: OVP, UVL, OCP, OTP, функция AC alarm;
- Блокировка органов управления для исключения случайного изменения настроек (Lock);

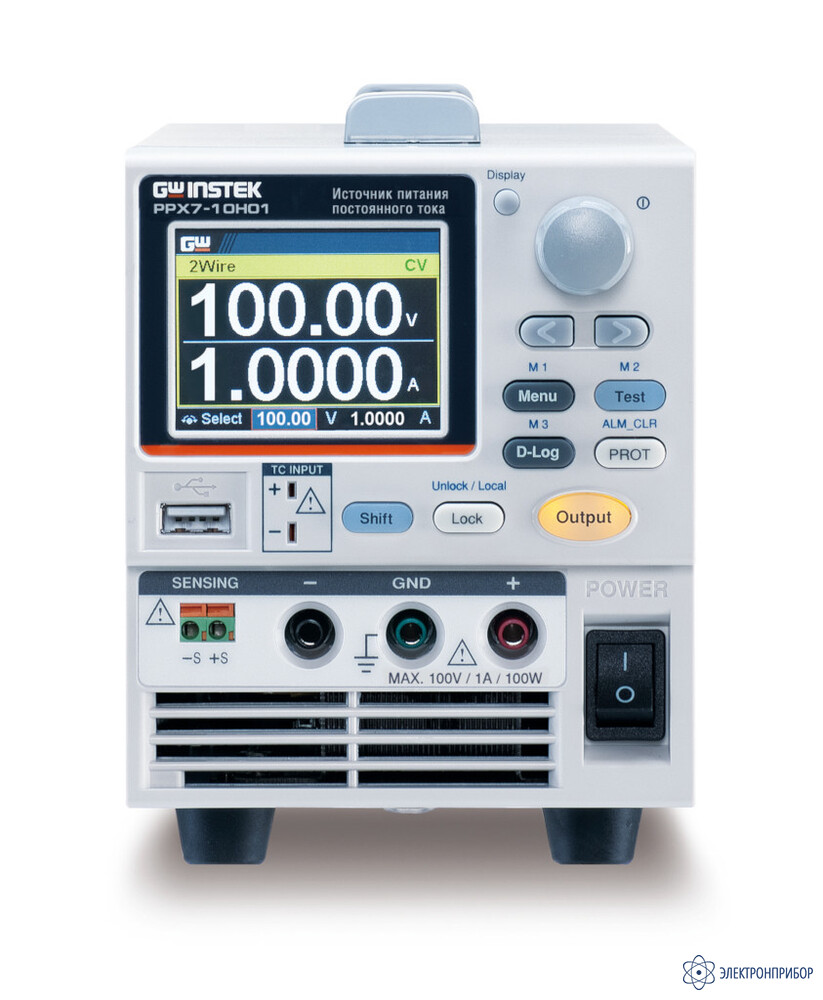

- Цветной графический ЖК-дисплей, одновременная индикация всех параметров и режимов работы (выбор конфигурации из 4-х типов);
- Компактные размеры (1/4 стандартной 19” стойки);

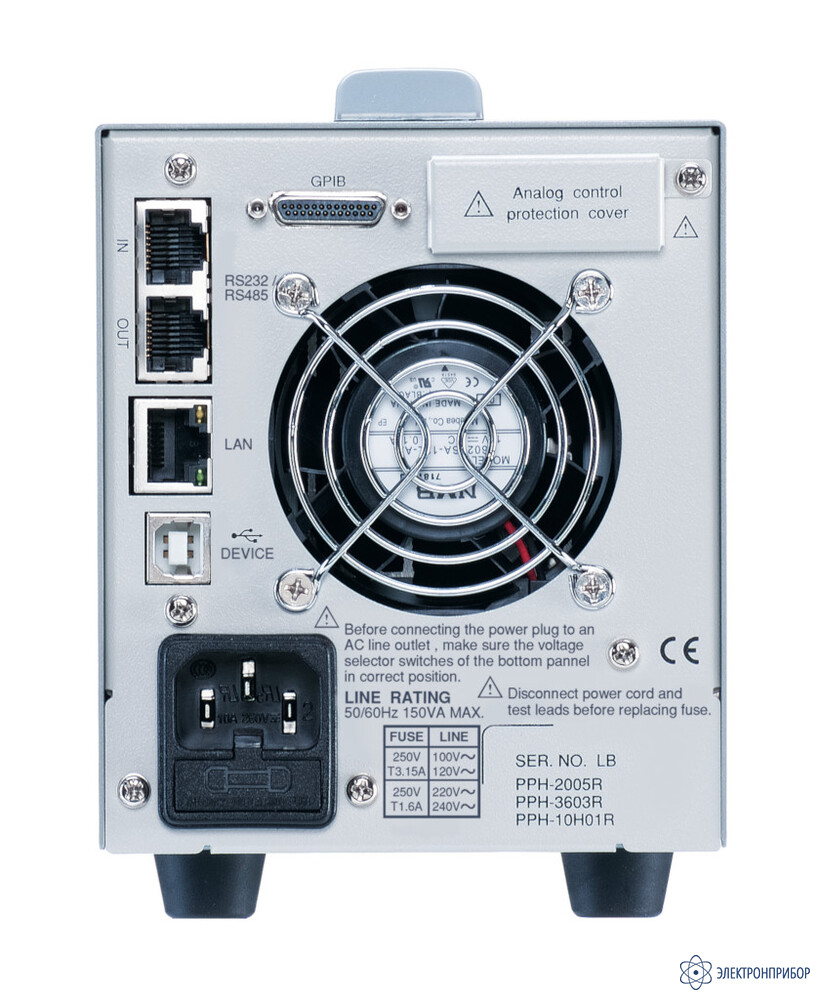

- Интерфейс: USB, LAN, RS-232, RS-485, порт IO (Analog Control);
- Опции: GPIB (заводская установка), панель для монтажа в 19” шкаф.
-
-
Сравнительная таблица источников питания серии PPX7:
Модель Выходное напряжение Выходной ток Максимальная мощность PPX7-1005 0 B – 10 B 0 A – 5 A 50 Вт PPX7-2002 0 B – 20 B 0 A – 2 A 40 Вт PPX7-2005 0 B – 20 B 0 A – 5 A 100 Вт PPX7-3601 0 B – 36 B 0 A – 1 A 36 Вт PPX7-3603 0 B – 36 B 0 A – 3 A 108 Вт PPX7-10H01 0 B – 100 B 0 A – 1 A 100 Вт Технические характеристики источника питания постоянного тока PPX7-10H01:
Параметр PPX7-1005 PPX7-2002 PPX7-2005 PPX7-3601 PPX7-3603 PPX7-10H01 Дискретность установки¹ 0,2 мВ/ 0,1мА 0,5 мВ/ 0,05мА 0,5 мВ/ 0,1мА 1мВ/ 0,02мА 1 мВ/ 0,1мА 2 мВ/ 0,02мА Погрешность установки U ±(0,03% + 3 мВ ±(0,03% + 5мВ) ±(0,03% + 5мВ) ±(0,03% +8мВ) ±(0,03% +8мВ) ±(0,03% +20мВ) I ±(0,05% + 3мА) ±(0,05% + 1мА) ±(0,05% + 3мА) ±(0,05% +0,5мА) ±(0,05% + 1,5мА) ±(0,05% + 1мА) Диапазоны сканирования нарастания U/I Макс 0,0001 В/мс 0,0001 В/мс 0,0001 В/мс 0,0001 В/мс 0,0001 В/мс 0,0001 В/мс Мин 0,1 В/мс 0,2 В/мс 0,2 В/мс 0,36 В/мс 0,36 В/мс 0,5 В/мс Время задержки вкл/выкл выхода 0,00-99,99 сек (Output ON/OFF Delay) Время задержки включения защиты OСP 0,05 - 2,500 сек (OCP Delay) Компенсация падения напряжения до 1В на линию (в режиме питания удаленной нагрузки/ Remote Sense) до 3В Нестабильность При изменении напряжения питания (Line regulation) ±0,01% + 1 мВ ±0,01% + 1 мВ ±0,01% + 1 мВ ±0,01% + 3 мВ ±0,01% + 3 мВ ±0,01% + 7 мВ При изменении тока нагрузки (Load regulation) ±0,01% + 2 мВ ±0,01% + 2 мВ ±0,01% + 3 мВ ±0,01% + 3 мВ ±0,01% + 4 мВ ±0,01% + 7 мВ Уровень пульсаций ≤0,35 мВскз ≤0,5м Вскз ≤0,5 мВскз ≤0,8 мВскз ≤0,8 мВскз ≤1,2 мВскз Время установления ± 50 мкс ± 100 мкс Нестабильность При изменении напряжения питания (Line regulation) ±0,02% + 0,25мА ±0,02% + 0,1мА ±0,02% + 0,25мА ±0,02% + 0,05мА ±0,02% + 0,15мА А ±0,02% + 0,05мА При изменении тока нагрузки (Load regulation) 9 ±0,02% + 0,25мА ±0,02% + 0,1мА ±0,02% + 0,25мА ±0,02% + 0,05мА ±0,02% + 0,15мА ±0,02% + 0,05мА Уровень пульсаций ≤ 2 мАскз ≤ 1 мАскз ≤ 2 мАскз ≤ 400 мкАскз ≤ 1 мАскз ≤ 1 мАскз Диапазон High 10,000 В 20,000 В 20,000 В 36,000 В 36,000 В 100,00 В Low 1,0000 В 2,0000 В 2,0000 В 3,6000 В 3,6000 В 10,000 В Диапазон High 5,0000 А 2,0000 А 5,0000 А 1,0000 А 3,0000 А 1,0000 А Mid 500,00мА 200,00мА 500,00мА 100,00мА 300,00мА 100,00мА Low 50,000мА 20,000мА 50,000мА 10,000мА 30,000мА 10,000мА LLow 5,0000мА 2,0000мА 5,0000мА 1,0000мА 3,0000мА 1,0000мА Напряжение (H/ L) 1 мВ / 0,1 мВ 10 мВ/ 1 мВ Ток (H/ M/ L/ LL) 0,1 мА/ 0,01мА/ 0,001 мА/ 0,0001 мА Диапазон измерений 200°С …+1370°С Разрешение 0,25°С Погрешность измерения ± (0,5% Изм + 2°С) Интерфейсы USB, LAN, RS-232, RS-485 (опционально GPIB - заводская установка) Аналоговый порт Разъем IO (Analog Control) для внешнего программирования и управления Построение сети Объединение источников в единую систему при помощи коммуникационных слотов «IN-OUT» (до 31 источника) Корпус - Вход сеть ³ 100 МОм (напряжение испытания 500 В пост.) Вход - Выход ³ 100 МОм (напряжение испытания 500 В пост.) Корпус - Выход ³ 100 МОм (напряжение испытания 500 В пост.) Память настроек 3 ячейки (запись/ вызов); энергонезависимая Память профилей 10 ячеек (сохранение профилей Uвых Цифровой регистратор Запись отсчётов с рег. скоростью выборки 0,1с – 1000с (Data Logger) (сохранение на USB-flash или на дисковое пространство управляющего ПК) Индикатор цветной граф. ЖК-дисплей, 4 режима отображения: «U/ I», «U/ I/ P», «U/ I/ Sequence», «U/ I/ Temp» Напряжение питания ~100В / 120В / 220В / 240В (±10%), 50Hz/ 60Hz Потребляемая мощность 200ВА 150ВА 300ВА 150ВА 300ВА 300ВА Размеры (ШхВхГ) 107 х 124 х 313 мм Масса 5,5 кг -
Файлы для PPX7-10H01
