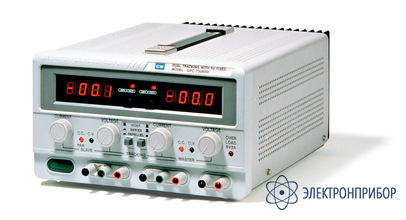

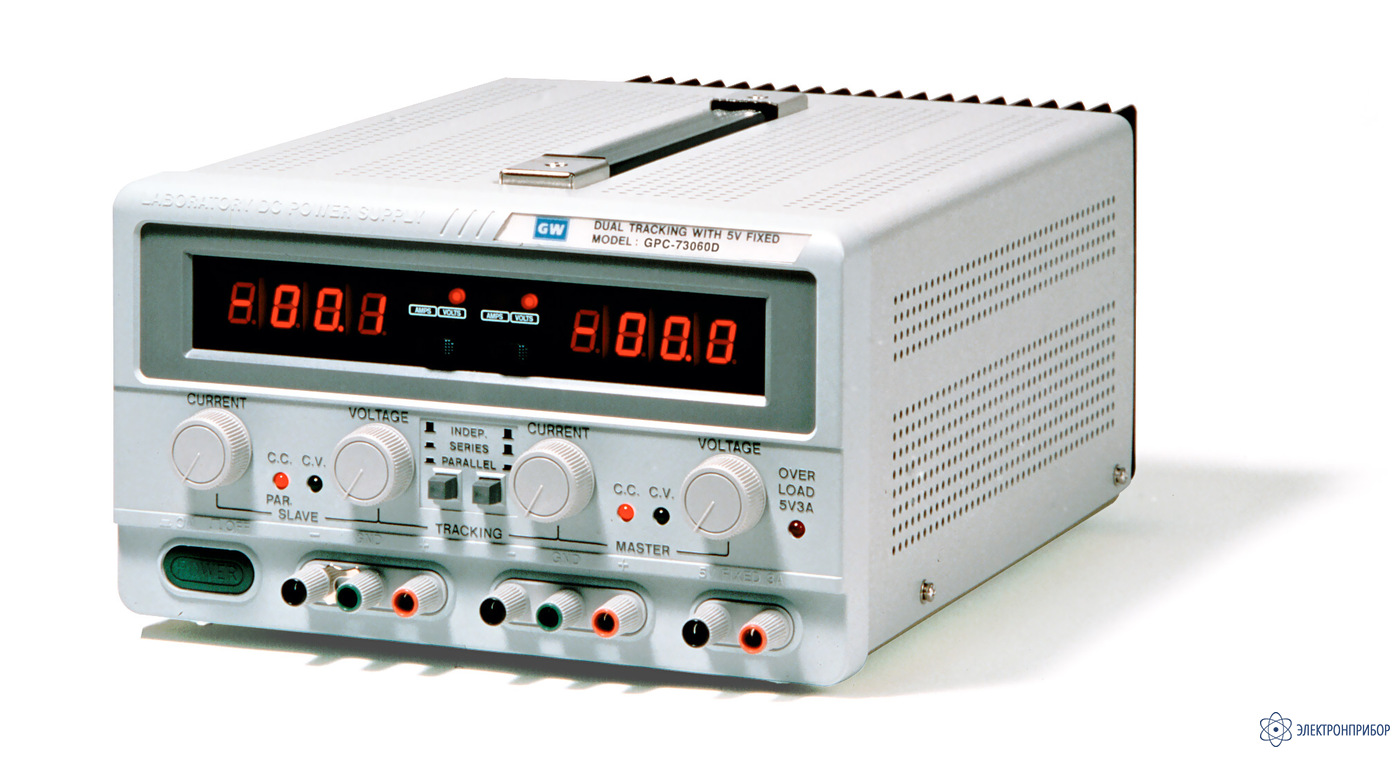

GPC-73060D — источник питания постоянного тока линейный

Код товара: 33359
  • 55898-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55898-13 до 29.10.2029

    • Производитель

      GW Instek, Тайвань

    Особенности источника питания постоянного тока линейного GPC-73060D

    • Выходное напряжение до 60 В, выходной ток до 12 А
    • Три канала: два регулируемых и фиксированный (5 В / 3 А)
    • Разрешение установки выходных параметров: 10мВ, 10 мА
    • Выходная мощность: 375 Вт
    • Последовательное и параллельное соединение регулируемых выходов
    • Режим формирования 2-х полярного напряжения
    • Защита выходов от переполюсовки и КЗ
    • Высокая стабильность (0,01 %) и малые пульсации (1 мВ)
    • Плавная регулировка выходных параметров
    • Режимы стабилизации напряжения и тока
    • 3 1/2 цифровая или аналоговая индикация тока и напряжения
    • Режим динамической нагрузки, автотрекинг выходных каналов

  • Технические характеристики источника питания постоянного тока линейного GPC-73060D

    Параметр Значение
    РЕЖИМЫ РАБОТЫ
    Независимый Два регулируемых выхода и один фиксированный (5 В/3 А).
    Выходное напряжение (0…30х2max)В, выходной ток (0…6х2max)А
    Последовательный Один регулируемый выход и один фиксированный (5 В/3 А).
    Вых. напряжение (0… 60max)В, вых. ток (0…6max)А
    Параллельный Один регулируемый выход и одни фиксированный (5 В/3 А).
    Вых. напряжение (0… 30max)В, вых. ток (0… 12max)
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность ≤ 0,01 % +3 мВ при изменении напряжения питания
    ≤ 0,01 % +3 мВ (<3 А), ≤ 0,02 % +5 мВ (≥ 3 А) при изм тока нагр.
    Уровень пульсаций и шум ≤ 1 мВср.кв. в диапазоне 5 Гц…1 МГц
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 3 мАср.кв.
    АВТОТРЕКИНГ
    Погрешность трекинга ≤ (0,5 % +10 мВ) от показаний ведущего источника
    Погрешность послед. соединения ≤ 300 мВ
    ЦИФРОВОЙ ИНДИКАТОР
    Формат индикации 3 разряда, СД-индикаторы
    Дискретность индикации 10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В) 10 мА
    Погрешность измерения ± (0,5 % +2 ед.)
    Количество индикаторов 2 (совмещённые вольтметр/амперметр)
    ИСТОЧНИК ФИКСИРОВАННОГО НАПРЯЖЕНИЯ 5В
    Выходные параметры 5 В ± 0,25 В/3 А
    Нестабильность ≤ 5 мВ при изменении напряжения питания
    ≤ 10 мВ при изменении тока нагрузки
    Уровень пульсаций ≤ 2 мВср.кв.
    ИЗОЛЯЦИЯ
    Корпус – выход ≥ 20 МОм (500 В)
    Корпус – сеть ≥ 30 МОм (500 В)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В/120 В/220 В/240 В±10 %, 50/60 Гц
    Габаритные размеры (ШхВхГ) 255 × 145 × 420 мм
    Масса 18,5 кг

  • Комплект поставки GPC-73060D

    Наименование Количество
    Источник питания постоянного тока линейный GPC-73060D 1

  • Файлы для GPC-73060D

Файлы для GPC-73060D
