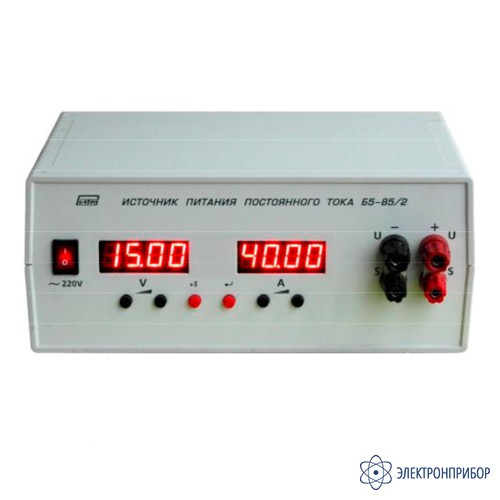

Б5-85/2 — источник питания постоянного тока

Код товара: 45749
  • 61495-15

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61495-15 до 01.09.2025

    • Единый реестр РРП

      РЭ-1979/20

    • Реестр промышленной продукции РФ

      4114\4\2022

    Назначение источника питания постоянного тока Б5-85/2:

    Источник питания постоянного тока Б5-85/2 предназначен для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании. Заменяет источники питания Б5-70, Б5-71, Б5-71/xM.

    Описание источника питания постоянного тока Б5-85/2:

    Источник Б5-85/2 обеспечивает дискретно регулируемые стабилизированные, постоянные на пряжения и ток.

    В основе функционирования источника Б5-85/2 лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора - стабилизатора напряжения/ тока. Источник содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) импульсного преобразователя (вторая ступень регулирования), понижается до напряжения, величина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор напряжения/ тока с низким падением напряжения на регулирующих элементах схемы, преобразует пониженное напряжение в выходное напряжение/ ток с требуемыми параметрами. Заключительная – прецизионная регулировка выходных параметров осуществляется с помощью цифровой петли автоматического регулирования.

    Метрологические параметры источника Б5-85/2 базируются на точности измерения АЦП (16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных величин используются для точной подстройки выходных параметров источника и представляются на цифровых индикаторах напряжения и тока, расположенных на передней панели.

    В источнике Б5-85/2 отсутствуют аналоговые подстроечные элементы. Все корректировки параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой памяти.

    Выходные параметры источника Б5-85/2 можно устанавливать как с помощью органов ручного управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс связи.

    Источник Б5-85/2 снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева, от превышения входного напряжения. В случае короткого замыкания или перегрузки по току произойдёт ограничение выходного тока. При перегреве источника автоматически отключится выходное напряжение.

    Источник Б5-85/2 отличается широким диапазоном устанавливаемых напряжений (1-75 В) и токов (0,01-40 А) при соблюдении условия не превышения максимальной выходной мощности 600 Вт (обеспечивается автоматически).

  • Технические характеристики источника питания постоянного тока Б5-85/2:

    Параметр Значение
    Диапазон воспроизведения выходного напряжения (Uвых), В от 1,0 до 75
    Шаг установки Uвых, В 0,01
    Диапазон воспроизведения выходного тока (Iвых), А:
    - при выходном напряжении не более 15 В
    - при выходном напряжении более 15 В
    от 0,01 до 40,0
    от 0,01 до Iвых =600/Uвых
    Шаг установки I вых, А 0,01
    Пределы допускаемой основной абсолютной погрешности воспроизведения выходного напряжения, В ± (0,001 Uвых + 0,005)
    Пределы допускаемой основной абсолютной погрешности воспроизведения выходного тока, А ± (0,005 Iвых +0,005)
    Нестабильность выходного напряжения источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более ± (0,0005 Uвых +0,001)
    Нестабильность выходного тока источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более ± (0,001 Iвых +0,005)
    Нестабильность выходного напряжения при изменении тока нагрузки от 0 до максимального в режиме стабилизации напряжения, В, не более ± (0,001 Uвых +0,005)
    Нестабильность выходного тока при изменении напряжения на нагрузке от минимального до максимального в режиме стабилизации тока, В, не более ± (0,005 Iвых +0,005)
    Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более 5
    Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более 10
    Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 24 ч, В, не более ± (0,001 Uвых +0,005)
    Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч, А, не более ± (0,001 Iвых +0,005)
    Время установления рабочего режима, минут, не более 15
    Полная мощность потребляемая, от сети, В·А, не более 800
    Нормальные условия эксплуатации:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - напряжение питающей сети, В
    от 15 до 30;
    от 30 до 80 (при температуре 25 °C);
    от 209 до 231
    Рабочии условия эксплуатации:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - напряжение питающей сети, В
    от 5 до 40;
    90 (при температуре 25 °C);
    от 176 до 242
    Норма средней наработки на отказ (Т0) в рабочих условиях эксплуатации, ч, не менее 40000
    Гамма-процентный срок службы (Тсл γ) при γ =90 %, лет, не менее 10
    Среднее время восстановления работоспособного состояния (Тв) источника, минут, не более 120
    Масса источника, кг, не более 2,8
    Габаритные размеры источника, мм, не более 260 х 210 х 110

  • Комплект поставки Б5-85/2

    № Наименование Количество
    1 Источник питания Б5-85/2 1
    2 Руководство по эксплуатации 1
    3 Формуляр 1
    4 Кабель питания 1
    5 Кабель соединительный 1
    6 Перемычка 1
    7 CD с программным обеспечением (ПО) 1
    8 Интерфейсный кабель 1
    9 Коробка упаковочная 1
