АКИП-1206-270-45 — программируемый источник питания переменного и постоянного тока
Код товара: 74276-
-
Гарантия
1 год
-
Производитель
Ключевые особенности программируемого источника питания переменного и постоянного тока АКИП-1206-270-45:
- высокая удельная мощность: до 15 кВА в корпусе 3U;
- в режиме работы ведущий-ведомый при параллельном подключении источников максимальная мощность 960 кВА, несколько блоков параллельно работают как один;
- напряжение до 350 В между L-N;
- диапазон выходных частот: 16 … 2400 Гц, программируемая скорость нарастания для изменения напряжения и частоты;
- встроенный одно/трехфазный измеритель мощности переменного тока;
- функция многоканального источника питания, один блок может использовать для подключения 3-х тестовых устройств;
- 4 режима работы выхода: AC/DC/AC+DC/DC+AC;
- возможность выбора одно или трехфазного выхода, а так же режима с обратной фазой для имитации 3-фазного дисбаланса, 3-фазного дисбаланса гармоник, 3-фазного теста с разделенной фазой, тестов обратной последовательности фаз для 3-фазных моделей и прочее;
- комплексное измерение и анализ гармоник вплоть до 50-й;
- программируемый выходной импеданс;
- интуитивно понятный интерфейс с сенсорным экраном;
- имитация выходного сигнала произвольной формы, поддержка импорта .csv файлов;
- высокий коэффициент амплитуды тока, подходит для тестирования пускового тока;
- встроенные тестовые формы сигналов, соответствуют стандартам IEC61000-4-11/4-13/4-14/4-28;
- имитация выбросов и провалов напряжения;
- встроенные интерфейсы: USB/CAN/LAN/цифровой ввод/вывод;
- опциональные интерфейсы: GPIB/аналоговый и RS-232;
- поддержка протоколов CANopen, Modbus, LXI, SCPI.
Описание программируемого источника питания переменного и постоянного тока АКИП-1206-270-45:
Новый интерфейс
В этой серии источников питания переменного тока применен инновационный интерфейс с использованием сенсорного управления. Простой графический пользовательский интерфейс и кнопочная панель позволяют проводить тесты быстро и эффективно. Пользователи могут выбрать различные стили интерфейса, а также настроить параметры интерфейса под себя. Экран позволяет отображать в реальном времени осциллограммы напряжения и тока, поддерживается отображения до 6 форм сигналов одновременно. Вам не нужен осциллограф для предварительного анализа, анализируйте и сохраняйте непосредственно на источнике.
Многоканальность
Многоканальная функция источников питания серии АКИП-1206 позволяет пользователям одновременно тестировать 3 независимых тестируемых устройства без добавления дополнительной аппаратной конфигурации. Если раньше для тестирования трех устройств необходимо было использовать три независимых источника питания переменного тока, то теперь достаточно одного источника серии АКИП-1206 для тестирования трех устройств в однофазном режиме.
Широкий частотный диапазон
Выходная частота источников питания серии АКИП-1206 регулируется в диапазоне от 16 до 2400 Гц, что позволяет пользователям самостоятельно устанавливать скорость изменения выходного напряжения или частоты, чтобы напряжение или частота постепенно достигали установленного значения. Таким образом, пользователь может более точно проверить рабочий диапазон продукта, а также уменьшить импульсный ток при включении тестируемого устройства.
Функции анализа
Функция анализа гармоник в серии АКИП-1206 включает измерение гармоник напряжения и измерение гармоник тока. В данном режиме работы можно проверить коэффициент гармонических искажений (THD) напряжения и тока, а также разность фаз гармоники и основного сигнала. Кроме того, он может измерять несколько гармоник, а результаты отображаются в виде списка, гистограммы или векторной диаграммы, что упрощает просмотр результатов испытаний.
Регистратор
Функция регистрации данных в серии АКИП-1206 позволяет пользователю наблюдать тренд за определенный период времени и выполнять измерения. Одновременно можно отображать до 6 графиков тренда. Управление выполняется с помощью графического пользовательского интерфейса и сенсорного экрана.
-
-
Сравнительные характеристики программируемых источников питания переменного и постоянного серии АКИП-1206:
Модификация Напряжение, В (скз) Напряжение, В (пост) Ток, А (скз / пик-пик / пост) Мощность, кВА Ф-Н
(1ф, 3ф)Ф-Ф
(3ф)Ф-Ф Реверс 3 кан Реверс 1ф
1 кан (пост)3ф, 3 кан, Реверс
3 кан (пост)1ф,
1 кан
1 кан (пост)Реверс 1ф(объединение) 3 кан (пост)
3фАКИП-1206-90-6 350* 606* 700* ±495 ±990 90/270 30/90 2 4 6 АКИП-1206-90-9 90/270 30/90 3 6 9 АКИП-1206-90-12 90/270 30/90 4 8 12 АКИП-1206-90-15 90/270 30/90 5 10 15 АКИП-1206-180-30 180/540 60/180 10 20 30 АКИП-1206-270-45 270/810 90/270 15 30 45 АКИП-1206-360-60 360/1080 120/360 20 40 60 АКИП-1206-450-75 450/1350 150/450 25 50 75 АКИП-1206-540-90 540/1620 180/540 30 60 90 АКИП-1206-630-105 630/1890 210/630 35 70 105 АКИП-1206-720-120 720/2160 240/720 40 80 120 АКИП-1206-810-135 810/2430 270/810 45 90 135 АКИП-1206-900-150 900/2700 300/900 50 100 150 АКИП-1206-990-165 990/2970 330/990 55 110 165 Максимальное разрешение при установке выходных параметров составляет 0,01 В / 0,01 А.
*Выходное напряжение источника питания зависит от частоты 0…350 Вскз (16…1400 Гц), 0…253 Вскз (1401…2000 Гц) и 0…211 Вскз (2001…2400 Гц).
Технические характеристики программируемого источника питания переменного и постоянного тока АКИП-1206-270-45:
Параметр Значение Режим переменного напряжения (V AC)/ 1 фаза Диапазон напряжений В зависимости от режима, смотри таблицу выше Погрешность установки напряжения ±0,001*Uуст +0,001*Uпредела (16…500 Гц)
±0,001*Uуст +(0,002*Fуст) (500,01…2400 Гц), где
Uуст – установленное значение напряжения
Uпред – максимальное значение напряжения (в зависимости от модели)
Fуст – установленное значение частоты выходного напряжения в кГцНестабильность при изменении напряжения питания ±0,05%*Uпредела Нестабильность при изменении тока нагрузки <0,05% +0,05% х Uпредела (16…500 Гц)
<0,05%+(0,1% х К частоты) х Uпредела (500,01…2400 Гц)Пульсации <0,4 Вскз Коэффициент гармоник <0,5 % (16…100 Гц)
<1 % (100,01…500 Гц)
<1 %+(1% х К частоты) х Uпредела (500,01…2400 Гц)Максимальный ток В зависимости от модели, смотри таблицу выше Коэффициент амплитуды (Крест-фактор) 6 (50/60 Гц без превышения пикового тока)
3 (50/60 Гц и полной мощности)Погрешность установки тока ±0,1% +0,2% х Uпредела (16…150 Гц)
±0,2% +0,3% х Uпредела (150,01…500 Гц)
±0,3%+(0,6% х К частоты) х Uпредела (500,01…2400 Гц)Диапазон частот (f) 16…2400 Гц Погрешность установки частоты 0,01% (16…500 Гц)
0,1% (500,1…2400 Гц)Установка фазы 0…360° Разрешение 0,01 Максимальная Pвых. В зависимости от модели, смотри таблицу выше Режим постоянного напряжения (V DC) Диапазон напряжений В зависимости от режима, смотри таблицу выше Разрешение 0,01 В Погрешность установки напряжения <(0,1%+0,1% Полной шкалы) Максимальный ток В зависимости от модели, смотри таблицу выше Разрешение 0,01 А Погрешность установки тока <(0,1%+0,2% Полной шкалы) Максимальная Pвых. В зависимости от модели, смотри таблицу выше Режим «Измерение» (METER) Uвых (вольтметр) Диапазон измерений ±990 В Разрешение 0,01 В Погрешность измерения напряжения <(0,1%+0,1% Полной шкалы) (Пост, 16…500 Гц)
<0,1%+(0,2% х К частоты) х Uпредела (500,01…2400 Гц)Переменный выходной ток (амперметр) Диапазон измерений Равен диапазону установки выходного тока, зависит от модели, смотри таблицу выше Разрешение 0,01 Аскз
0,1 А пик-пикПогрешность измерения тока (скз) <(0,1%+0,2% Полной шкалы) (16…150 Гц)
<(0,2%+0,3% Полной шкалы) (150,01…500 Гц)
±0,3%+(0,6% х К частоты) х Uпредела (500,01…2400 Гц)Погрешность измерения тока (пик-пик) <(0,4%+0,6% Uпредела) (16…500 Гц)
±0,4%+(1,2% х К частоты) х Uпредела (500,01…2400 Гц)Выходная мощность (ваттметр) Диапазон измерений В зависимости от модели, смотри таблицу выше Разрешение 1 Вт Погрешность измерения мощности <(0,4%+0,4% Полной шкалы) (Пост, 16…500 Гц)
<0,4%+(0,8% х К частоты) х Uпредела (500,01…2400 Гц)Гармоники Диапазон До 50 при частоте 50/60 Гц Требования к питанию Напряжение питания 3 фазы 380…480 В Потребляемая мощность В зависимости от модели, смотри таблицу ниже Частота 45…65 Гц Эффективность 76% – АКИП-1206-90-6
83% – АКИП-1206-90-9
88 % – все остальные моделиПрочее Выходное сопротивление 0…1 Ом (3ф, мультиканальный)
0…2 Ом (режим реверс)
0…0,333 Ом (1 ф)
0…1000 мкГн (3ф, мультиканальный)
0…2000 мкГн (режим реверс)
0…333,333 мкГн (1 ф)Память настроек 10 профилей (№№ Save0 ….Save9) Время отклика 2 мс (по интерфейсам) Скорость нарастания напряжения ≥2 В/мкс Компенсация падения напряжения До 20 В Интерфейс Интерфейсы: USB, CAN, LAN, цифровой
Опции: GPIB, RS-232 (Modbus) + аналоговыйСравнительная таблица размеров, веса и потребляемой мощности программируемых источников питания переменного и постоянного серии АКИП-1206:

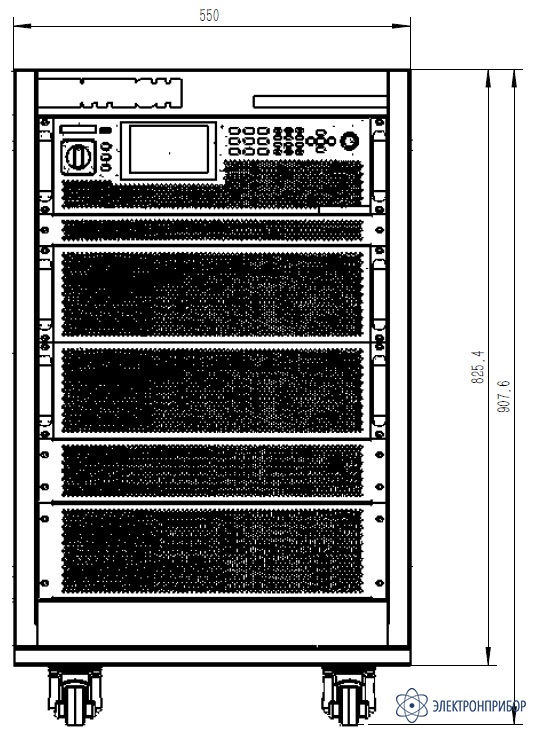

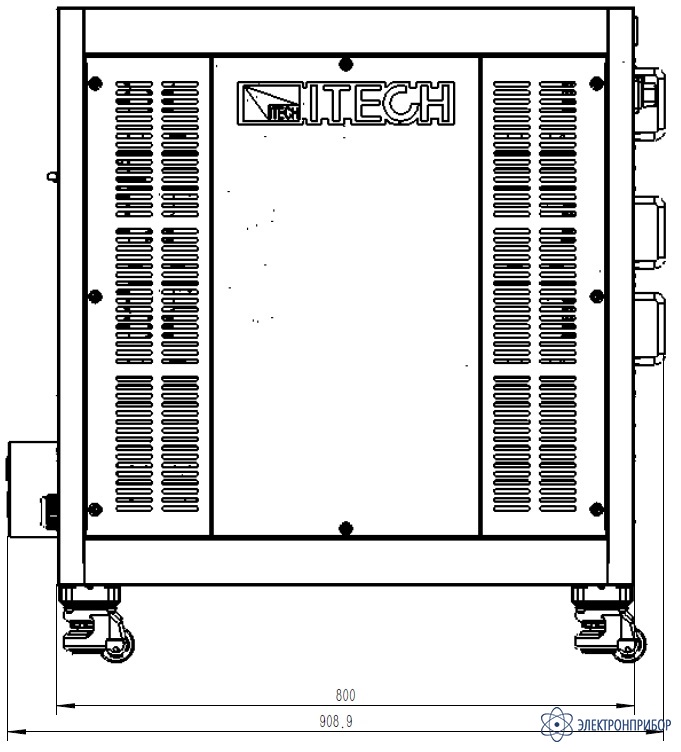

Модификация Габаритные размеры
(Ш х В х Г), ммВес, кг Исполнение, U Потребление
Ток / мощность, А/кВААКИП-1206-90-6 483 х 151 х 700 42 3 22/7 АКИП-1206-90-9 33/11 АКИП-1206-90-12 27/14 АКИП-1206-90-15 34/17 АКИП-1206-180-30 483 x 348,8 x 700 99 6 67/35 АКИП-1206-270-45 550 x 907,6 x 841 203,32 15 100/52 АКИП-1206-360-60 550 x 907,6 x 841 299,82 27 133/70 АКИП-1206-450-75 344,12 167/87 АКИП-1206-540-90 389,42 200/104 АКИП-1206-630-105 433,72 233/122 АКИП-1206-720-120 600 x 1919 x 841 502,2 37 266/139 АКИП-1206-810-135 546,5 299/157 АКИП-1206-900-150 590,8 333/174 АКИП-1206-990-165 635,1 366/191 -
Комплект поставки АКИП-1206-270-45
№ Наименование Количество 1 Программируемый источник питания переменного и постоянного тока АКИП-1206-270-45 1 -
