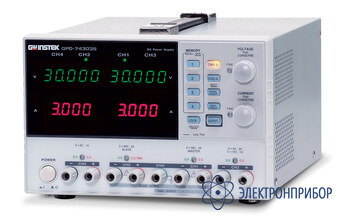

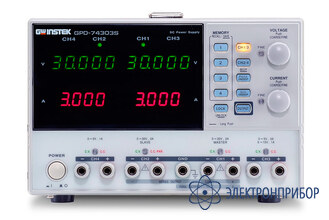

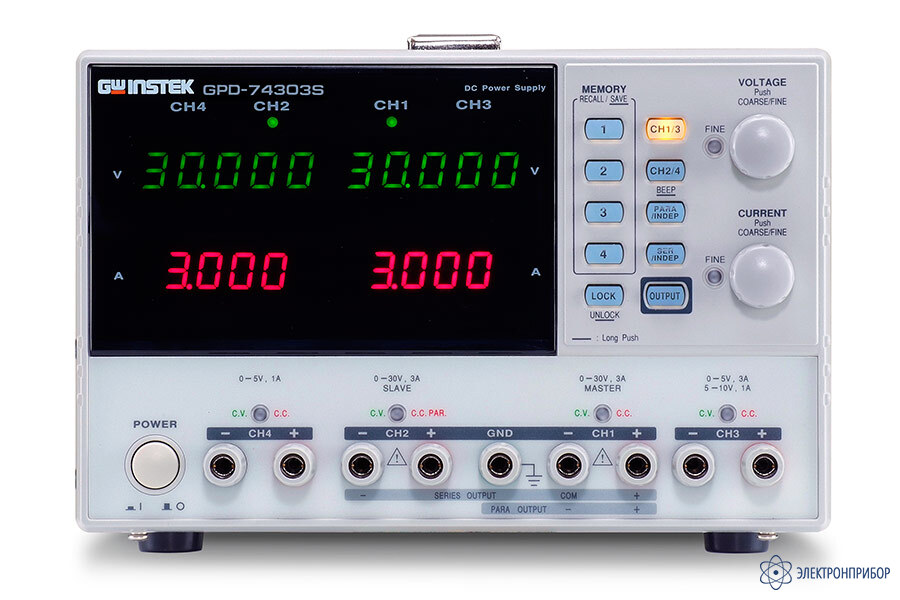

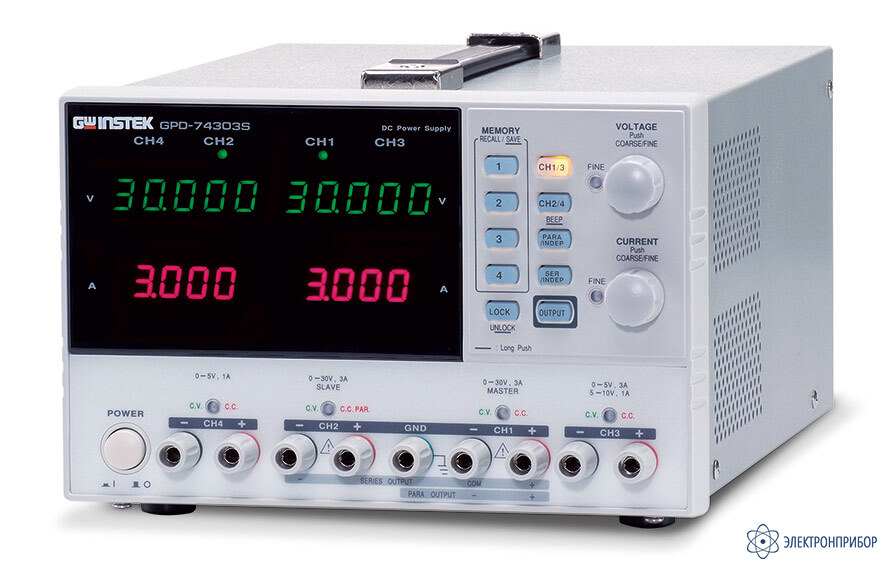

GPD-74303S — многоканальный линейный источник постоянного тока

Код товара: 26854
  • 49221-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49221-12 до 17.02.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания GPD-74303S:

    • Два дополнительных выхода, и каждый из них имеет плавную регулировку от 0 до 5 вольт и от 0 до 10 вольт.
    • Четыре цифровых индикатора, 3 знака после запятой;
    • Максимальное разрешение 1 мВ / 1 мА;
    • Управление цифровой панелью (поворотный переключатель, кнопки управления настройками);
    • Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация;
    • Четыре ячейки памяти настроек;
    • Блокировка кнопок, отключаемый выход;
    • Защита от перегрузки и переполюсовки;
    • Последовательное и параллельное соединение регулируемых выходов;
    • Компактный эргономичный дизайн, малошумящий вентилятор охлаждения;
    • Интерфейс USB.

  • Технические характеристики источника питания GPD-74303S:

    Параметр Значения
    ДИАПАЗОНЫ ТОКА И НАПРЯЖЕНИЯ
    Диапазоны тока и напряжения 0...30 В / 0 ... 3 А – 2 независимых выхода
    0...5 В / 3 А или 5,001...10 В / 1 А – 3й выход
    0...5 В / 1 А – 4й выход
    Разрешение (U/I) 1 мВ /1мА
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность ≤ 0,01% + 3 мВ при изменении напряжения питания
    ≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки
    Уровень пульсаций ≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц
    Время установения ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
    Температурный коэффициент ≤ 300 x 10-6
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность ≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 3 мАср.кв.
    АВТОТРЕКИНГ
    Погрешность параллельного соединения ≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А,
    ≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А
    Погрешность последовательного соединения ≤ 0,01 % + 5 мВ при изменении напряжения питания
    ≤ 300 мВ при изменении тока нагрузки
    Погрешность трекинга ≤ (0,5 % + 10 мВ) от показаний ведущего источника
    ИНДИКАТОР
    Формат индикации Напряжение: 43/4
    Ток: 33/4
    СД-индикаторы
    Дискретность индикации 1 мВ / 1 мА
    Погрешность измерения регулируемых выходов Напряжение: ± (0,03 % +10 ед.мл.р.)
    Ток: ± (0,3 % + 10 ед.мл.р.)
    Количество индикаторов 4 (2 вольтметра, 2 амперметра)
    ФИКСИРОВАННЫЙ ВЫХОД
    Выходные параметры Напряжение: (2,5 В / 3,3 В / 5 В) ± 8 %
    Ток: 3 А
    Нестабильность < 5 мВ при изменении напряжения питания
    < 15 мВ при изменении тока нагрузки
    Уровень пульсаций < 2мВсркв.
    ИЗОЛЯЦИЯ
    Корпус-выход > 20 МОм (500 В)
    Корпус-сеть > 30 МОм (500 В)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В / 120 В / 220 В / 240 В ±10%, 50 / 60Гц
    Интерфейс USB
    Габаритные размеры 210 × 130 × 265 мм
    Масса 7 кг

  • Комплект поставки GPD-74303S

    Наименование Количество
    Измерительный провод "банан 4 мм" GTL-105 1
    Измерительный провод под зажим GTL-104 1
    Прибор 1
    Руководство по эксплуатации 1
    Шнур питания 1
