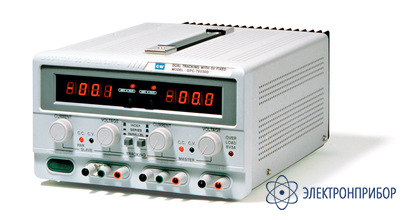

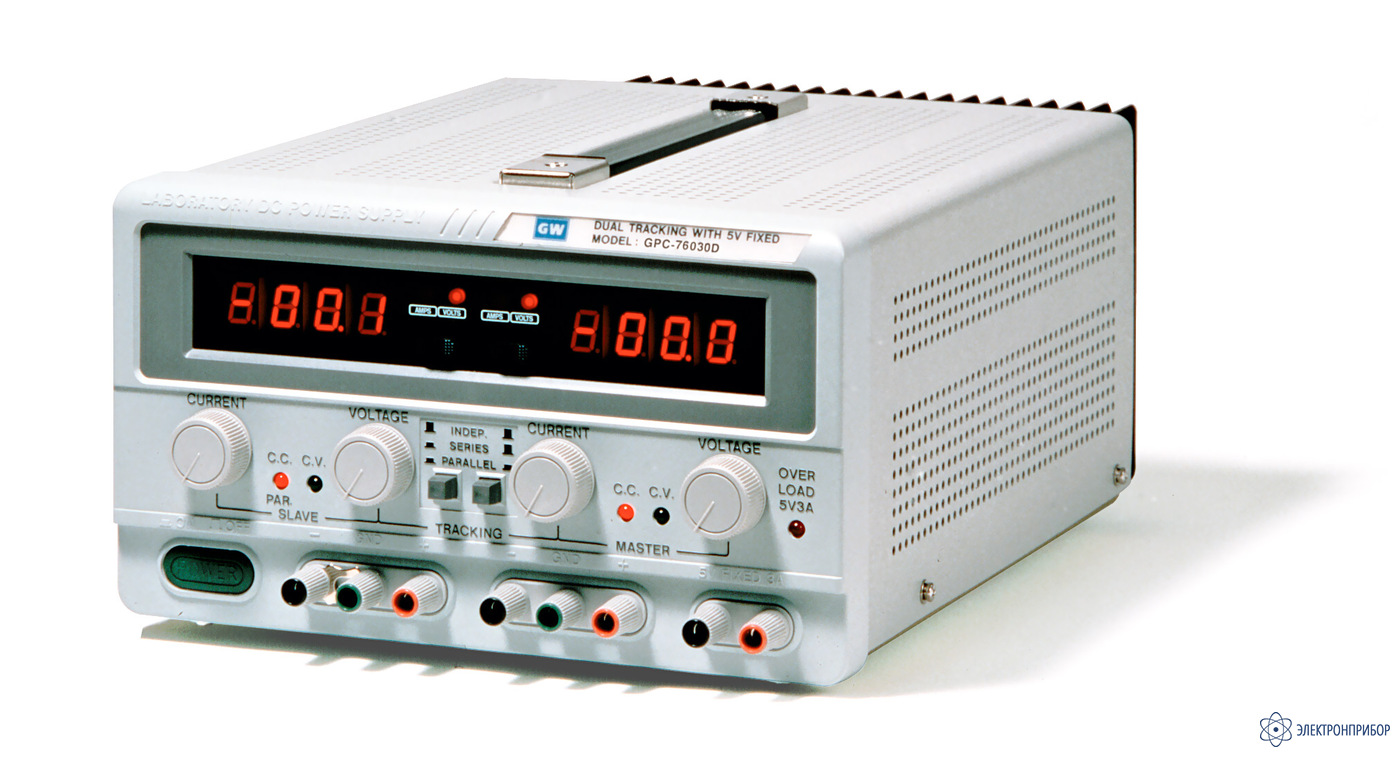

GPC-76030D — источник питания постоянного тока линейный
Код товара: 33360-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
55898-13 до 29.10.2029
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства. -
Производитель
Особенности источника питания постоянного тока линейного GPC-76030D
- Выходное напряжение до 120 В, выходной ток до 6 А
- Три канала: два регулируемых и фиксированный (5 В / 3 А)
- Разрешение установки выходных параметров: 10мВ, 10 мА
- Выходная мощность: 375 Вт
- Последовательное и параллельное соединение регулируемых выходов
- Режим формирования 2-х полярного напряжения
- Защита выходов от переполюсовки и КЗ
- Высокая стабильность (0,01 %) и малые пульсации (1 мВ)
- Плавная регулировка выходных параметров
- Режимы стабилизации напряжения и тока
- 3 1/2 цифровая или аналоговая индикация тока и напряжения
- Режим динамической нагрузки, автотрекинг выходных каналов
-
-
Технические характеристики источника питания постоянного тока линейного GPC-76030D
Параметр Значение РЕЖИМЫ РАБОТЫ Независимый Два регулируемых выхода и один фиксированный (5 В/3 А). Выходное напряжение (0…60х2max)В, выходной ток (0…3х2max)А Последовательный Один регулируемый выход и один фиксированный (5 В/3 А). Вых. напряжение (0… 120max)В, вых. ток (0…3max)А Параллельный Один регулируемый выход и одни фиксированный (5 В/3 А). Вых. напряжение (0… 60max)В, вых. ток (0… 6max) СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ Нестабильность ≤ 0,01 % +3 мВ при изменении напряжения питания ≤ 0,01 % +3 мВ (<3 А), ≤ 0,02 % +5 мВ (≥ 3 А) при изм тока нагр. Уровень пульсаций и шум ≤ 1 мВср.кв. в диапазоне 5 Гц…1 МГц Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А) СТАБИЛИЗАЦИЯ ТОКА Нестабильность ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке Уровень пульсаций ≤ 3 мАср.кв. АВТОТРЕКИНГ Погрешность трекинга ≤ (0,5 % +10 мВ) от показаний ведущего источника Погрешность послед. соединения ≤ 300 мВ ЦИФРОВОЙ ИНДИКАТОР Формат индикации 3 разряда, СД-индикаторы Дискретность индикации 10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В) 10 мА Погрешность измерения ± (0,5 % +2 ед.) Количество индикаторов 2 (совмещённые вольтметр/амперметр) ИСТОЧНИК ФИКСИРОВАННОГО НАПРЯЖЕНИЯ 5В Выходные параметры 5 В ± 0,25 В/3 А Нестабильность ≤ 5 мВ при изменении напряжения питания ≤ 10 мВ при изменении тока нагрузки Уровень пульсаций ≤ 2 мВср.кв. ИЗОЛЯЦИЯ Корпус – выход ≥ 20 МОм (500 В) Корпус – сеть ≥ 30 МОм (500 В) ОБЩИЕ ДАННЫЕ Напряжение питания 100 В/120 В/220 В/240 В±10 %, 50/60 Гц Габаритные размеры (ШхВхГ) 255 × 145 × 420 мм Масса 18,5 кг -
Комплект поставки GPC-76030D
Наименование Количество Источник питания постоянного тока линейный GPC-76030D 1 -
Файлы для GPC-76030D
Файлы для GPC-76030D
