АКИП-11101, АКИП 11101, АКИП11101
Источники питания

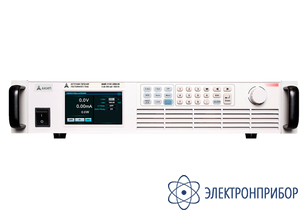

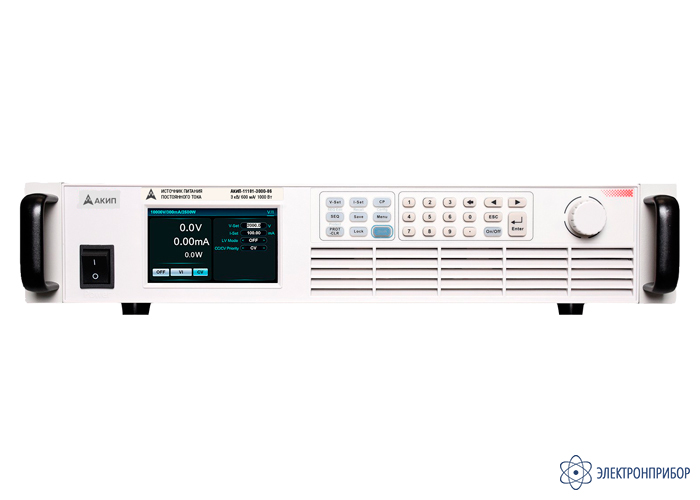

АКИП-11101 — источник питания
Код товара: 85644-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
98625-26 до 01.06.2031
-
Производитель
Особенности источника питания АКИП-11101:
- выходное напряжение до 10000 В, выходной ток до 1 А, максимальная мощность до 2500 Вт;
- режим стабилизации тока (СС), напряжения (CV), мощности (CP);
- защита от перенапряжения, перегрузки по току и от перегрева;
- работа по внутренней программе;
- режим качания напряжения;
- низковольтный режим с уменьшенным уровнем шумов;
- интерфейсы ДУ: RS-232, RS-485 LAN, CAN;
- протоколы SCPI, Modbus-RTU;
- установка в стойку 19".
-
-
Технические характеристики источников питания серии АКИП-11101 в зависимости от модификации:
Модификация Стандартный режим Низковольтный режим U Вых
ВI Вых
мАU Вых
ВI Вых
мАР Вых
ВтАКИП-11101-3000-06 15…3000 0…600 15…145 0…300 1000 АКИП-11101-4000-04 20…4000 0…400 20…165 0…200 АКИП-11101-5000-03 25…5000 0…300 25…210 0…150 АКИП-11101-6000-025 30…6000 0…250 30…250 0…125 АКИП-11101-8000-02 40…8000 0…200 40…330 0…100 АКИП-11101-10000-015 50…10000 0…150 50…420 0…75 АКИП-11101-3000-1 15…3000 0…1000 15…145 0…500 2500 АКИП-11101-4000-08 20…4000 0…800 20…165 0…400 АКИП-11101-5000-06 25…5000 0…600 25…210 0…300 АКИП-11101-6000-05 30…6000 0…500 30…250 0…250 АКИП-11101-8000-035 40…8000 0…350 40…330 0…175 АКИП-11101-10000-03 50…10000 0…300 50…420 0…150 Технические характеристики источников питания серии АКИП-11101:
Параметр Значение Установка выходных параметров Дискретность установки 100 мВ / 10 мкА Погрешность установки / измерения напряжения ±0,05% + 1,5 В – АКИП-11101-3000-06, АКИП-11101-3000-1
±0,05% + 2 В – АКИП-11101-4000-04, АКИП-11101-4000-08
±0,05% + 2,5 В – АКИП-11101-5000-03, АКИП-11101-5000-06
±0,05% + 3 В – АКИП-11101-6000-025, АКИП-11101-6000-05
±0,05% + 4 В – АКИП-11101-8000-02, АКИП-11101-8000-035
±0,05% + 5 В – АКИП-11101-10000-015, АКИП-11101-10000-03Погрешность установки / измерения тока ±0,1% + 0,6 мА – АКИП-11101-3000-06
±0,1% + 0,4 мА – АКИП-11101-4000-04
±0,1% + 0,3 мА – АКИП-11101-5000-03
±0,1% + 0,25 мА – АКИП-11101-6000-025
±0,1% + 0,2 мА – АКИП-11101-8000-02
±0,1% + 0,15 мА – АКИП-11101-10000-015
±0,1% + 1 мА – АКИП-11101-3000-1
±0,1% + 0,8 мА – АКИП-11101-4000-08
±0,1% + 0,6 мА – АКИП-11101-5000-06
±0,1% + 0,5 мА – АКИП-11101-6000-05
±0,1% + 0,35 мА – АКИП-11101-8000-035
±0,1% + 0,3 мА – АКИП-11101-10000-03Погрешность установки мощности ±0,1% + 0,1% предела Скорость нарастания U 10% … 90% 25 мс Скорость спада U 90% ... 10% 100 мс под полной нагрузкой Стабилизация напряжения (CV) Нестабильность при изменении напряжения питания ±0,01% предела Нестабильность при изменении тока нагрузки ±0,03% предела Уровень пульсаций 3 Вскз – АКИП-11101-3000-06, АКИП-11101-3000-1
4 Вскз – АКИП-11101-4000-04, АКИП-11101-4000-08
5 Вскз – АКИП-11101-5000-03, АКИП-11101-5000-06
6 Вскз – АКИП-11101-6000-025, АКИП-11101-6000-05
8 Вскз – АКИП-11101-8000-02, АКИП-11101-8000-035
10 Вскз – АКИП-11101-10000-015, АКИП-11101-10000-03Уровень пульсаций (Низковольтный режим) 1,2 Вскз – АКИП-11101-3000-06, АКИП-11101-3000-1
1,6 Вскз – АКИП-11101-4000-04, АКИП-11101-4000-08
2 Вскз – АКИП-11101-5000-03, АКИП-11101-5000-06
2,4 Вскз – АКИП-11101-6000-025, АКИП-11101-6000-05
3,2 Вскз – АКИП-11101-8000-02, АКИП-11101-8000-035
4 Вскз – АКИП-11101-10000-015, АКИП-11101-10000-03Стабилизация тока (СС) Нестабильность при изменении напряжения питания ±0,02% предела Нестабильность при изменении тока нагрузки ±0,05% предела Дистанционное управление Интерфейсы RS-232, RS-485 LAN, CAN Время отклика 5 мс Общие данные Эффективность 89% модели 1000 Вт
92% модели 2500 ВтНапряжение питания 230 В ± 5%, частота 50 ± 5%, Гц Потребляемый ток 14 А Условия эксплуатации 5…40 °C; влажность: ≤ 80 % Условия хранения -20…70 °С; влажность: ≤ 80 % Габаритные размеры 482 х 88 х 625,6 мм Масса 15,5 кг -
Комплект поставки АКИП-11101
№ Наименование Количество 1 Источник питания АКИП-11101 в выбранном исполнении 1 -
Модификации АКИП-11101
Подберите модификацию по параметрам
Максимальное напряжение, ВМаксимальный ток, мАМаксимальная мощность, Вт -
