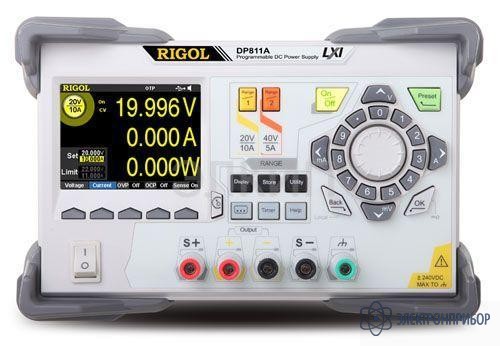

DP811A — программируемый блок питания

Код товара: 34011
  • 91448-24

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      91448-24

    • Производитель

      RIGOL, Китай

    • Артикул

      А146524

    Особенности программируемого блока питания DP811A

    Одноканальный программируемый источник постоянного тока. Два режима работы (40 В/5 A, 20 В/10 A), дистанционное управление. Различные функции анализа, низкий уровень шума

    • 1 канал, два режима работы (40 В / 5 A, 20 В / 10 A).
    • Быстрый отклик: < 50 мкс.
    • 3.5-дюймовый TFT дисплей.
    • Низкий уровень шума и пульсации: <350 мкВскз / 2 мAскз.
    • Воздушный метод охлаждения.
    • Возможность подлючения через USB Host & Device, LAN, RS232 и Digital IO.
    • Стандарты: CE, cTUВus, ISO9001:2008, ISO14001:2004.

  • Технические характеристики программируемого блока питания DP811A

    Параметр Значение
    Каналы 1 (два режима работы)
    Выходной режим работы 20 В / 10 A (низкое напряжение) 40 В / 5 A (высокое напряжение)
    Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃)
    По напряжению 0 ~ +20 В 0 ~ +40 В
    По току 0 ~ 10 A 0 ~ 5 A
    OVP 0.1 В ~ 22 В 0.1 В ~ 44 В
    OCP 0.1 A ~ 11 A 0.1 В ~ 5.5 A
    Величина регулировки нагрузки ±(процент результата + погрешность)
    По напряжению < 0.01%+2 мВ
    По току <0.01%+250 мкА
    Величина линейного регулирования ±(процент результата + погрешность)
    По напряжению <0.01%+2 мВ
    По току <0.01%+250 мкА
    Пульсации и шум (от 20 Гц до 20 МГц)
    По напряжению в нормальном режиме < 350 мкВскз / 2 мВpp
    По току в нормальном режиме < 2 мАскз
    Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность)
    Программирование По напряжению 0.05%+10 мВ
    По току 0.1%+10 мА
    Считывание По напряжению 0.05% + 10 мВ
    По току 0.1% + 10 мА
    Разрешение
    Программирование По напряжению 1 мВ
    По току 0.5 мА
    Считывание По напряжению 0.1 мВ
    По току 0.1 мА
    Отображение По напряжению 1 мВ
    По току 1 мА
    Время обработки команд <100 мс
    Температурный коэффициент на ℃ (процент результата + погрешность)
    По напряжению 0.01%+3 мВ
    По току 0.02%+3 мА
    Стабильность ±(процент результата + погрешность)
    По напряжению 0.02% + 1 мВ
    По току 0.1% + 1 мА
    Скорость контроля программирования напряжения (1% общего диапазона вариации)
    Нарастание Полная нагрузка < 20 мс
    Без нагрузки < 20 мс
    Спад Полная нагрузка < 50 мс
    Без нагрузки < 400 мс
    Защита от перегрузки
    Погрешность ±(процент результата + погрешность) 0.5%+0.5 В / 0.5%+0.5 A
    Время активации 1.5 мс (OВP≥ 3В)
    Механическая <10 мс (OВP<3В and OCP)
    Общие характеристики
    Интерфейсы USB Device, USB Host, LAN, RS232, Digital IO
    Питание AC Input (от 50 Гц до 60 Гц)
    100 В AC+10%, 115 В AC+10%
    230 В AC+10% (макс. 250 В AC)
    Габариты 239 × 157 × 418 мм
    Вес 10,3 кг

  • Комплект поставки DP811A

    Наименование Количество
    Программируемый блок питания DP811A 1
    Кабель питания 1
    USB-кабель 1
    Запасной предохранитель 1
    Краткое руководство 1
    CD (руководство пользователя и руководство по программированию) 1
