АКИП1505500, АКИП 1505 500

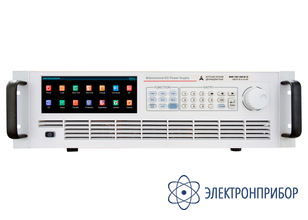

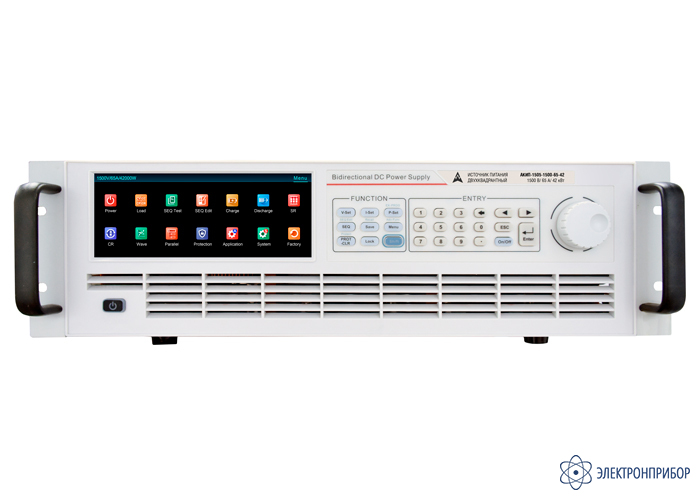

АКИП-1505-500 — источник питания постоянного тока двухквадрантный
Код товара: 84259-
-
Гарантия
1 год
-
Производитель
Особенности источника питания постоянного тока двухквадрантного АКИП-1505-500:
Серия АКИП-1505 представляет собой мощные двунаправленные программируемые источники постоянного тока, объединяющие функции источника питания и регенеративной электронной нагрузки в едином корпусе. Устройство способно как отдавать, так и поглощать ток, обеспечивая гибкость при тестировании разнообразных объектов. Благодаря широкому диапазону выходных параметров и высокой удельной мощности — до 42 кВт в корпусе высотой всего 3U — прибор подходит для широкого спектра задач в области испытаний электронных устройств. Напряжение на выходе регулируется в диапазоне от 0 до 2250 В.
Особенности источника питания постоянного тока двухквадрантного АКИП-1505-500:
- Высокая удельная мощность: до 42 кВт в корпусе 3U.
- Широкий выходной диапазон: благодаря нелинейной ВАХ один прибор заменяет несколько.
- Время нарастания и спада напряжения ≤ 5 мс.
- Высокая точность измерений:
- напряжение: ±(0,02 % + 0,02 % от макс. значения);
- ток: ±(0,1 % + 0,1 % от макс. значения). - Приоритет режимов CC/CV: адаптация под характеристики тестируемого устройства (DUT).
- Режим электронной нагрузки: поддержка режимов CC (постоянный ток), CV (постоянное напряжение), CP (постоянная мощность), CR (постоянное сопротивление).
- Дополнительные функции:
- симуляция аккумуляторов;
- тестирование заряда/разряда;
- последовательные тесты;
- генерация произвольных форм сигналов. - Опциональная функция симуляции ВАХ солнечных панелей (симуляция I–V кривой ФЭМ).
- Цветной ЖК-дисплей 6,8 дюйма: наглядное отображение параметров тестирования.
- Стандартные интерфейсы связи: LAN, RS232, RS485, CAN.
- Поддержка промышленных протоколов: Modbus-RTU, SCPI, CANopen.
Области применения источника питания постоянного тока двухквадрантного АКИП-1505-500:
- Автоматизированные тестовые системы (ATE) на производстве и в лабораториях.
- Тестирование инвертеров солнечных электростанций, топливных элементов на водороде, солнечных панелей и другого оборудования в сфере возобновляемой энергетики.
- Испытания преобразователей систем накопления энергии, источников бесперебойного питания (ИБП), гибридных фотоэлектрических установок.
- Автомобильная промышленность: тестирование бортовых зарядных устройств (BOBC), преобразователей DC–DC, приводов электродвигателей, зарядных станций.
- Циклы заряда/разряда тяговых аккумуляторов, суперконденсаторов и других накопителей энергии.
- Испытания бортовой электроники, мощных радиочастотных и телекоммуникационных систем, БПЛА и другой аэрокосмической техники.
Функциональные преимущества источника питания постоянного тока двухквадрантного АКИП-1505-500:

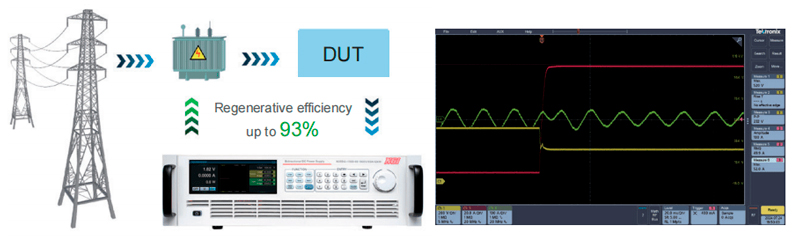

Бесшовное переключение между режимами источника и нагрузки с рекуперацией энергии. Интеграция функций источника и регенеративной нагрузки позволяет прибору плавно и непрерывно переключаться между режимами отдачи и поглощения тока, исключая выбросы напряжения и тока. В режиме нагрузки АКИП-1505 не только потребляет энергию, но и возвращает её в сеть с КПД рекуперации до 93 %. Это решение особенно актуально при тестировании литий-ионных аккумуляторов, ИБП, бортовых зарядных устройств и аналогичного оборудования.

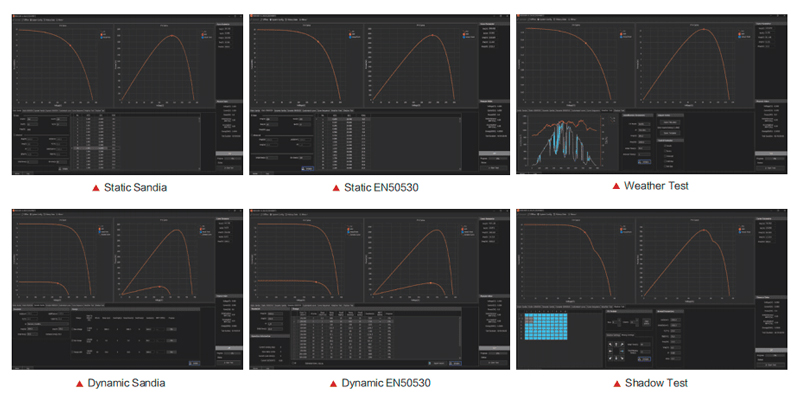

Симуляция солнечных элементов (опционально). В сочетании с программным обеспечением NS91000 прибор обеспечивает точную симуляцию вольт-амперных (I–V) и мощностных (P–V) характеристик солнечных панелей. Пользователь задаёт ключевые параметры — например, напряжение и мощность в точке максимальной мощности (Vmp, Pmp) — после чего система автоматически формирует отчёт в соответствии с отраслевыми стандартами. Эта функция применяется для тестирования эффективности алгоритмов MPPT (Maximum Power Point Tracking) инвертеров, а также для моделирования микросетей и распределённых фотоэлектрических систем.

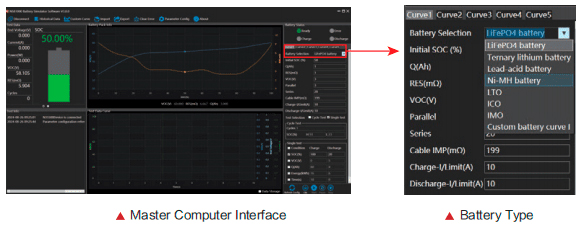

Симуляция аккумуляторов. Программное обеспечение NS81000 расширяет возможности прибора для имитации поведения аккумуляторов различных типов. Библиотека включает 7 стандартных моделей. Пользователь выбирает нужный тип, задаёт ёмкость и защитные параметры, и программа автоматически генерирует соответствующую разрядную характеристику. Дополнительно доступны два пользовательских режима: инженер может импортировать экспериментальные данные разряда реального аккумулятора и использовать их для точной симуляции в тестах.
Широкий диапазон и высокая удельная мощность — экономия площади и бюджета. Системный подход к тепловому проектированию, выбору компонентов и топологии силовой части позволил реализовать выходную мощность до 42 кВт в компактном корпусе 3U. Широкий диапазон выходных параметров обеспечивает гибкость при тестировании устройств с разными требованиями к питанию. Это значительно снижает как капитальные затраты на оборудование, так и занимаемую площадь в лабораториях и автоматизированных производственных линиях.

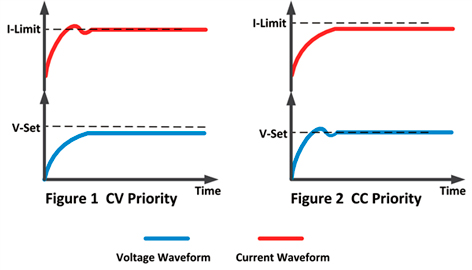

Функция приоритета режимов CC/CV. Прибор поддерживает выбор приоритетного контура регулирования — по напряжению (CV Priority) или по току (CC Priority). Это позволяет адаптировать поведение источника под особенности тестируемого устройства и обеспечить его защиту. Пример 1: При включении DC–DC преобразователя для минимизации перенапряжения следует использовать режим приоритета напряжения — это обеспечивает плавное и быстрое нарастание выходного напряжения (см. Рис. 1). Пример 2: При заряде аккумулятора или тестировании низкоомных нагрузок для предотвращения бросков тока рекомендуется режим приоритета тока — ток нарастает плавно и контролируемо (см. Рис. 2). Эта функция делает АКИП-1505 универсальным инструментом для безопасного и точного тестирования широкого класса электронных компонентов и систем.
-
-
Сравнительные характеристики источников питания постоянного тока двухквадрантного АКИП-1505-500:
Модификация U ВЫХ/ВХ I ВЫХ/ВХ P ВЫХ Масса АКИП-1505-500-65-14 0…500 В 0…65 А 0…14 кВт 34 кг АКИП-1505-500-130-22 0…130 А 0…22 кВт 42 кг АКИП-1505-500-180-32 0…180 А 0…32 кВт 42 кг АКИП-1505-500-195-42 0…195 А 0…42 кВт 42 кг АКИП-1505-500-360-64 0…360 А 0…64 кВт 87 кг АКИП-1505-500-390-64 0…390 А 0…64 кВт АКИП-1505-500-390-84 0…84 кВт АКИП-1505-500-585-126 0…585 А 0…126 кВт АКИП-1505-500-780-168 0…780 А 0…168 кВт АКИП-1505-500-975-210 0…975 А 0…210 кВт АКИП-1505-500-1170-252 0…1170 А 0…252 кВт Технические характеристики источника питания постоянного тока двухквадрантного АКИП-1505-500:
Параметр Значение Установка выходных и входных параметров Дискретность установки 1 мВ/ 0,1 мА/ 0,1 Вт/ 10 мОм – для АКИП-1505-500-65-14
1 мВ/ 1 мА/ 0,1 Вт/ 10 мОм – для остальных моделейПогрешность установки напряжения ±(0,02%+0,02% ПРЕДЕЛА) Погрешность установки тока ±(0,1%+0,1% ПРЕДЕЛА) Погрешность установки мощности ±(0,1%+0,1% ПРЕДЕЛА) Измерение выходных и входных параметров Дискретность измерения 1 мВ/ 0,1 мА/0,1 Вт/ 10 мОм – для АКИП-1505-500-65-14
1 мВ/ 1 мА/ 0,1 Вт/ 10 мОм – для остальных моделейПогрешность измерения напряжения ±(0,02%+0,02% ПРЕДЕЛА) Погрешность измерения тока ±(0,1%+0,1% ПРЕДЕЛА) Погрешность измерения мощности ±(0,1%+0,1% ПРЕДЕЛА) Стабилизация напряжения Нестабильность при изменении напряжения питания 0,01 % ПРЕДЕЛА Нестабильность при изменении тока нагрузки 0,01 % ПРЕДЕЛА Уровень пульсаций (до 20 МГц) 400 мВСКЗ Стабилизация тока Нестабильность при изменении напряжения питания 0,02 % ПРЕДЕЛА Нестабильность при изменении тока нагрузки 0,05 % ПРЕДЕЛА Динамические характеристики Нарастание напряжения с нагрузкой 5 мс Нарастание напряжения без нагрузки 5 мс Падение напряжения с нагрузкой 5 мс Падение напряжения без нагрузки 10 мс Дистанционное управление Интерфейсы LAN, RS-232, RS-485, CAN Поддерживаемые протоколы Modbus, SCPI Общие данные Эффективность 93% Коэффициент мощности 0,99 Условия эксплуатации 0…40 °C; влажность: ≤ 5…90 % Напряжение питания 3Ф, 342…528 В, 44…66 Гц Габаритные размеры 482 х 132 х 755 мм -
Комплект поставки АКИП-1505-500
№ Наименование Количество 1 Источник питания АКИП-1505-500-360-64 (состоящий из двух блоков) в выбранном исполнении 1 2 Кабель питания 2 3 Кабель RS232 2 4 Кабель LAN 2 5 Входная клеммная колодка для подключения переменного тока (AC) 2 6 Ответный коннектор аналогового программирования 2 7 USB-накопитель 1 8 Оптоволоконный коммуникационный адаптер 2 9 Оптоволоконный кабель 2 -
Модификации АКИП-1505-500
Подберите модификацию по параметрам
Максимальное напряжениеМаксимальный токМаксимальная мощность -
