АКИП-1214 — источник питания

Код товара: 85944
  • 99083-26

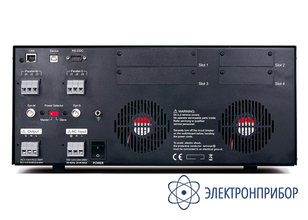

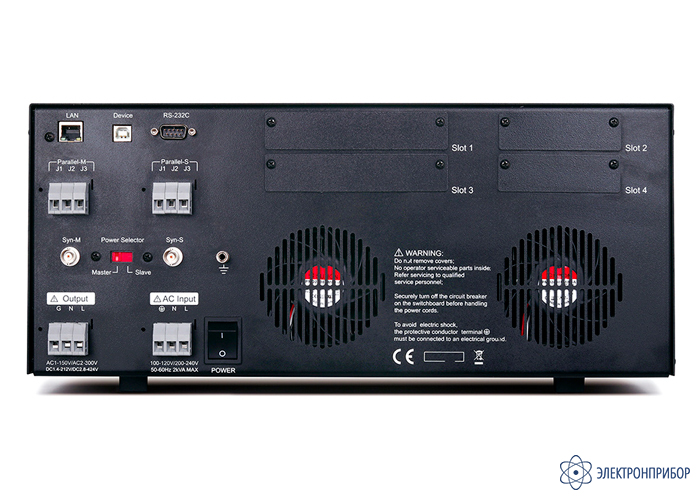

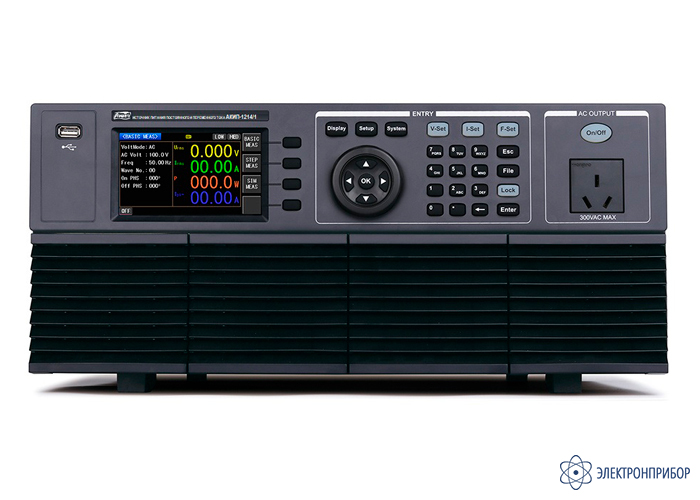

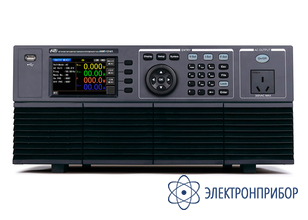

    Источник питания АКИП-1214 Источник питания АКИП-1214

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      99083-26 до 03.08.2031

    • Производитель

      АКИП

    Особенности источника питания АКИП-1214:

    • «3 в 1»: источник переменного (AC), постоянного напряжения (DC), а также переменного напряжения со смещением (АС + DC);
    • U вых: постоянное до ±424 В; переменное до 300 В скз (частота 1…1000 Гц);
    • Pвых до 500 ВА (АКИП-1214/1), до1000 ВА (АКИП-1214/2), широкий диапазон установки выходных параметров (в том числе начальная фаза);
    • установка ограничения по току с разрешением 0,01 А;
    • измерение: напряжения, силы тока, мощности (активная, реактивная, полная – P/S/Q), коэф. мощности (PF), пик фактора (СF);
    • формирование Uвых: синусоидальная форма, прямоугольное, треугольное напряжение, произвольной формы (Arb) и постоянное напряжение;
    • память 600 шагов, 60 форм сигнала;
    • режимы защиты и блокировки: OVP/ OCP/ OPP/ OTP, сигнализация о различных неисправностях источника питания;
    • большой цветной ЖК-дисплей (TFT, диагональ 11 см);
    • интерфейсы: USB, LAN, RS-232;
    • протоколы: SCPI, MODBUS.

  • Технические характеристики источника питания АКИП-1214:

    Параметр Значение
    АКИП-1214/1 АКИП-1214/2
    Режим «Формирование Uвых»
    Режим переменное напряжение VAC (1 ф 2 пр.)
    Диапазон напряжений 1…150 В скз (шкала 150)
    2…300 В скз (шкала 300)
    Разрешение 0,1 В
    Погрешность установки выходного напряжения Uвых ± 0,003·Uуст. + 0,6 В
    Максимальный выходной ток шкала «150» 5 А скз 10 А скз
    шкала «300» 2,5 А скз 5 А скз
    Максимальный пиковый ток шкала «150» 20 А пик 40 А пик
    шкала «300» 10 А пик 20 А пик
    Коэффициент мощности нагрузки (PF) 0…1
    Максимальная выходная мощность 500 ВА 1000 ВА
    Диапазон частот (f) 1,0…1000 Гц*1
    Разрешение (f) 0,01 Гц (в диапазоне 1...99,99 Гц); 0,1 Гц (в диапазоне 100...999,9 Гц)
    Погрешность установки f 0,1 Гц
    Коэффициент гармоник (не более) < 0,2 %
    Время установления Uвых 30 мкс (тип.)
    Нестабильность Uвых ≤ 0,5 % (при изм. тока нагрузки)
    ≤ 0,1 % (при изменении напряжения питания)
    Диапазон установки начальной фазы 0,0…359,9°
    Разрешение 0,1°
    Режим постоянное напряжение VDC
    Диапазон напряжений ±1,4 … ±212 В (шкала 200 В)
    ±2,8 … ±424 В (шкала 400 В)
    Разрешение 0,1 В
    Погрешность установки шкала «200В» ± 0,002·Uуст. +0,05 В
    шкала «400В» ± 0,002·Uуст. +0,1 В
    Максимальный выходной ток шкала «200В» 3,5 А 7 А
    шкала «400В» 1,75 А 3,5 А
    Максимальная выходная мощность 350 Вт 700 Вт
    Нестабильность Uвых ≤ 0,5 % (при изменении тока нагрузки 0…100%)
    ≤ 0,2 % (при изменении напряжения питания)
    Уровень пульсаций 0,15 В скз
    Режим «Измерение»
    Напряжение
    Диапазон переменное 0…300 В
    постоянное -424 … +424 В
    Разрешение 0,1 В
    Погрешность ± (0,01·Uизм + 2 Ед млад разряда)
    Ток
    Диапазон переменный 0…20 А 0…40 А
    постоянный 0…3,5 А 0…7 А
    Разрешение 0,01 А
    Погрешность ± (0,01 Iизм + 2 Ед млад разряда)
    Частота
    Диапазон 1…1000 Гц
    Разрешение 1…99,99 Гц 0,01 Гц
    100…999,9 Гц 0,1 Гц
    Мощность
    Диапазон 0…500 Вт 0…1000 Вт
    Разрешение 0,1 Вт
    Погрешность ± (0,01·Pизм + 3 Ед млад разряда)
    Коэффициент мощности нагрузки (PF)
    Разрешение 0,001
    Погрешность 3 Ед млад разряда
    Общие характеристики
    Напряжение питания (1Ф) 230В ± 10 % частота 47…63 Гц
    Максимальный входной ток 11,3 А 22,5 А
    Условия эксплуатации 5…40 °С (относительная влажность 20…80% /RH)
    Хранение -10…70 °С (относительная влажность < 80%/ RH)
    Масса 27,5 кг
    Габаритные размеры 430 × 177 × 610 мм

    Примечание:
    1 – Метрологические характеристики источников питания нормируются в диапазоне частот 3…500 Гц.

  • Комплект поставки АКИП-1214

    № Наименование Количество
    1 Источник питания АКИП-1214 в выбранном исполнении 1
