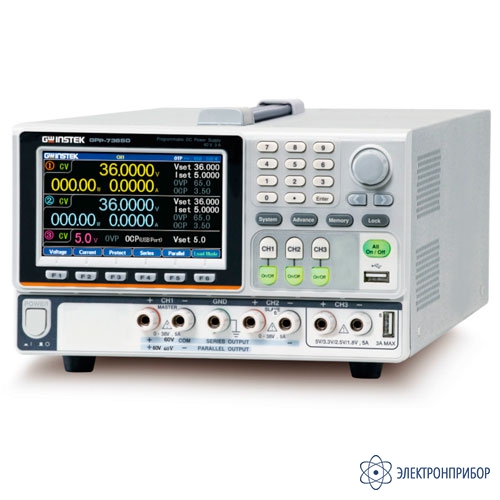

GPP-73650 — источник питания

Код товара: 72898
  • 2 варианта исполнения

    Описание источника питания GPP-73650:

    Источник питания GPP-73650 имеет 3-х канальное исполнение, выходное напряжение 36 В и ток до 5 А, обеспечивает высокое разрешение регулировки выходных параметров (0,1 мВ; 0,1 мА). Третий дополнительный нерегулируемый канал имеет фиксированные номиналы напряжения 1,8 В/ 2,5 В/ 3,3 В/ 5 В (ток до 5 A), на переднюю панель также добавлен выход USB (5 В/3 А). Предусмотрен режим автотрекинга внутренних каналов Канал 1/Канал 2 в функции «Ведущий/Ведомый» (последовательно/параллельно). С учетом этой функциональной возможности максимальное Uвых достигает 72 В, сила тока до 10 А в зависимости от выбранной схемы объединения. При этом максимальная выходная мощность (Канал 1 + Канал 2) отдаваемая от источника питания для одного потребителя составляет 385 Вт.

    Модель GPP-73650 имеет функциональность «2 в 1»: каждый из основных каналов Канал 1/Канал 2 может функционировать в режиме выдачи напряжения и тока в нагрузку («Источник») или работать в режиме поглощения мощности до 50 Вт с поддержкой CV, CC, CR («Нагрузка»). Такое решение позволяет источнику питания одновременно на одном из каналов выдавать напряжение питания, а на другом канале отбирать мощность как электронная программируемая нагрузка. Такое совмещение функций при тестировании электронных изделий с батарейным питанием позволяет одним устройством реализовать процесс заряда и эмулирование разряда аккумулятора.

    Особенности источника питания GPP-73650:

    • число выходов: 3;
    • мощность 385 Вт;
    • нестабильность от 0,01 %; пульсации 350 мкВ среднеквадратичного значения, 2 мА среднеквадратичного значения;
    • максимальное разрешение (программное): 1 мВ; 0,1 мА;
    • дискретность индикации: 0,1 мВ; 0,1 мА;
    • режимы стабилизации тока напряжения, сопротивления;
    • функция поглощения мощности до 50 Вт (CV, CC, CR -): режим программируемой электронной нагрузки/ Load;
    • последовательное и параллельное соединение первого и второго канала; автотрекинг; 2-х полярный выход;
    • память для записи последовательностей, задержек, настроек регистратора;
    • встроенные 8 шаблонов выходного сигнала;
    • аналоговое управление включения выхода (I/O);
    • защита от перегрузки и переполюсовки, перегрева;
    • индивидуальные клавиши электронного отключения выхода;
    • цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
    • малошумящий вентилятор охлаждения с терморегулировкой;
    • стандартные интерфейсы: LAN, USB, RS-232 (GPP-73650);
    • предусмотрен вариант исполнения с GPIB (только заводская установка GPP-73650 (GPIB));
    • опция GRA-437: комплект для монтажа в 19'' стойку, высота 3U.

    Питание нагрузки и одновременное рассеяние мощности

    С помощью источника GPP-73650 можно имитировать процессы энергопотребления портативного электронного устройства (ИУ) и в то же время заряжать его батарею питания.

    Сценарий тестового приложения

    Согласно номинального уровня электропитания эмулируемого электронного устройства задайте ток нагрузки для канала 2, а на канал 1 источника установить выходное напряжение и выходной ток для заряда батареи в соответствии с её спецификациями. Источник GPP-73650 позволяет просто реализовать сценарии тестов зарядки и разрядки без необходимости использовать электронную нагрузку на месте испытаний или отладки ИУ. Это позволяет выполнить такой тест на ограниченном пространстве рабочего места, а также снизить финансовые затраты на организацию таких испытаний.

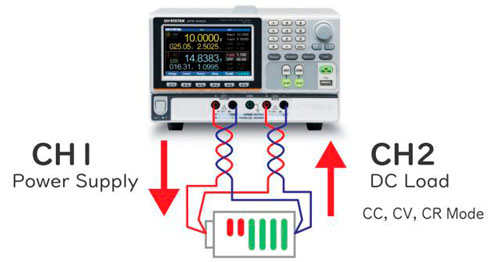

    Схема подключения к GPP-73650 для тестирования ИУ (одновременная зарядка и разряд батареи)

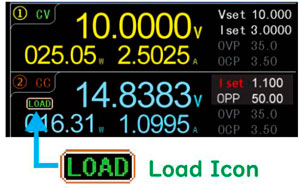

    Пользователь имеет возможность редактировать параметры в режиме выдачи выходной последовательности (функция Sequential Output) согласно требований теста с целью генерации на выходе источника канала 1 требуемого профиля выходного напряжения для питания ИУ. При этом минимально доступный интервал времени для редактирования составляет 1 секунду. В соответствии с характеристиками ИУ необходимо в канал 2 (используемом как нагрузка – иконка «Load») установить требуемый ток нагрузки для отбора электрической мощности. Пример отображения на экране на рисунке ниже.

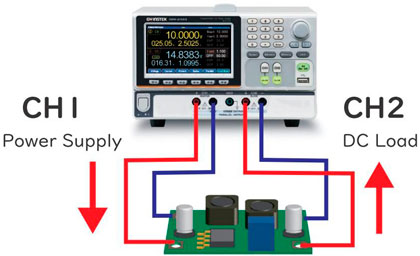

    На рисунке ниже приведен пример источника GPP-73650 в режиме одновременной активации функций «Питание» и «Нагрузка» для теста преобразователя постоянного напряжения (DC-DC Converter test).

    Варианты исполнения источника питания GPP-73650:

    Источник питания GPP-73650 поставляется в двух модификациях, отличающихся наличием интерфейса GPIB:

  • Сравнительные характеристики источников питания серии GPP-7хххх:

    Модель Независимый режим Последовательное соединение Параллельное соединение Максимальная мощность
    Канал 1 Канал 2 Канал 3 Канал 1, 2 Канал 1, 2 Канал 1 + Канал 2
    GPP-73060 0…30 В
    0…6 А    		 0…30 В
    0…6 А    		 1,8 В/2,5 В/3,3 В/5 В
    5A (USB 5 В, 3 А)    		 0…60 В
    0…6 А    		 0…30 В
    0…12 А    		 385 Вт
    GPP-73650 0…36 В
    0…5 А    		 0…36 В
    0…5 А    		 1,8 В/2,5 В/3,3 В/5 В
    5A (USB 5 В, 3 А)    		 0…72 В
    0…5 А    		 0…36 В
    0…10 А    		 385 Вт
    GPP-76030 0…60 В
    0…3 А    		 0…60 В
    0…3 А    		 1,8 В/2,5 В/3,3 В/5 В
    5A (USB 5 В, 3 А)    		 0…120 В
    0…3 А    		 0…60 В
    0…6 А    		 385 Вт

    Технические характеристики источника питания GPP-73650:

    Параметр Значение
    Режим источника питания
    Стабилизация напряжения (Канал 1, 2)
    Нестабильность При изменении напряжения питания: ≤ (0,01 % + 3 мВ )
    при изменении тока нагрузки ≤ (0,01 % + 3 мВ) при номинальном токе  ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Пульсации (5 Гц…1 МГц) ≤ 1 мВ среднеквадратичного значения
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, минимальный ток 0,5 А)
    Стабилизация тока (Канал 1, 2)
    Нестабильность При изменении напряжения питания: ≤ (0,2 % + 3 мА)
    при изменении напряжения на нагрузке: ≤ (0,2 % + 3 мА)
    Пульсации (5 Гц…1 МГц) ≤ 2 мА среднеквадратичного значения
    Автотрекинг (Канал 1; Канал 2)
    Погрешность трекинга ≤ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника;
    ≤ 100 мВ с нагрузкой
    Погрешность при параллельном соединении При изменении напряжения питания: ≤ (0,01 % + 3 мВ)
    при изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Погрешность при последовательном соединении При изменении напряжения питания: ≤ (0,01 % + 5 мВ)
    при изменении тока нагрузки: ≤ 100 мВ
    Канал 3
    Нестабильность При изменении напряжения питания: ≤ 3 мВ
    При изменении тока нагрузки: ≤ 5 мВ
    Пульсации (5 Гц…1 МГц) 2 мВ среднеквадратичного значения
    Режим электронной нагрузки (LOAD)
    Входные параметры
    Напряжение на нагрузке 1…32 В (GPP-73060); 1…36,5 В (GPP-73650); 1…62 В (GPP-76030)
    Ток в нагрузке 0…6,2 A (GPP-73060);  0…5,2 A (GPP-73650); 0…3,2 A (GPP-76030)
    Потребляемая мощность 0…50 Вт
    Режим стабилизации напряжения (CV)
    Диапазон установки (Канал 1, Канал 2) 1,5…32 В (GPP-73060);  1,5…36,5 В (GPP-73650); 1,5…62 В (GPP-76030)
    Погрешность установки ±(0,1 %*U установки+30 мВ)
    Дискретность установки 10 мВ
    Режим стабилизации силы тока (CC)
    Диапазон установки (Канал 1, Канал 2) 0…6,2 A (GPP-73060); 0…5,2 A (GPP-73650); 0…3,2 A (GPP-76030)
    Погрешность установки ±(0,3 %*I установки+10 мА)
    Дискретность установки 1 мА
    Режим стабилизации электрического сопротивления (CR)
    Диапазон установки (Канал 1, Канал 2) 1 Ом…1 кОм
    Погрешность установки ±(3 %*Rустановки+1 Ом), при U≥0,1 В, I≥0,1 А
    Дискретность установки 1 Ом
    Общие данные
    Цифровой индикатор
    Формат индикации Цветной графический ЖКИ, максимум 6 разрядов
    Дискретность индикации 0,1 мВ; 0,1 мА
    Погрешность установки и индикации напряжения ± (0,03 % + 10 мВ)
    Погрешность установки и индикации тока ± (0,03 % + 10 мА)
    Изоляция
    Корпус - выход ≥ 20 МОм (напряжение испытания 500 В постоянное)
    Корпус - сеть ≥ 30 МОм (напряжение испытания 500 В постоянное)
    Общие данные
    Интерфейс (стандартно) GPIB, RS-232, USB, LAN, Ext I/O
    Индикатор Графический цветной ЖК-дисплей (TFT), диагональ 11 см, («вольтметр/V»-5 разрядов; «амперметр/A» -6 разрядов), до 7 типов форматов отображения
    Напряжение питания 100 / 120 / 220 В / 230 В (+ 10), 50 / 60 Гц (P потребления 900 ВА, 680 Вт)
    Габаритные размеры 213 х 145 х 312 мм
    Масса 10 кг

  • Комплект поставки GPP-73650
